配料实例390

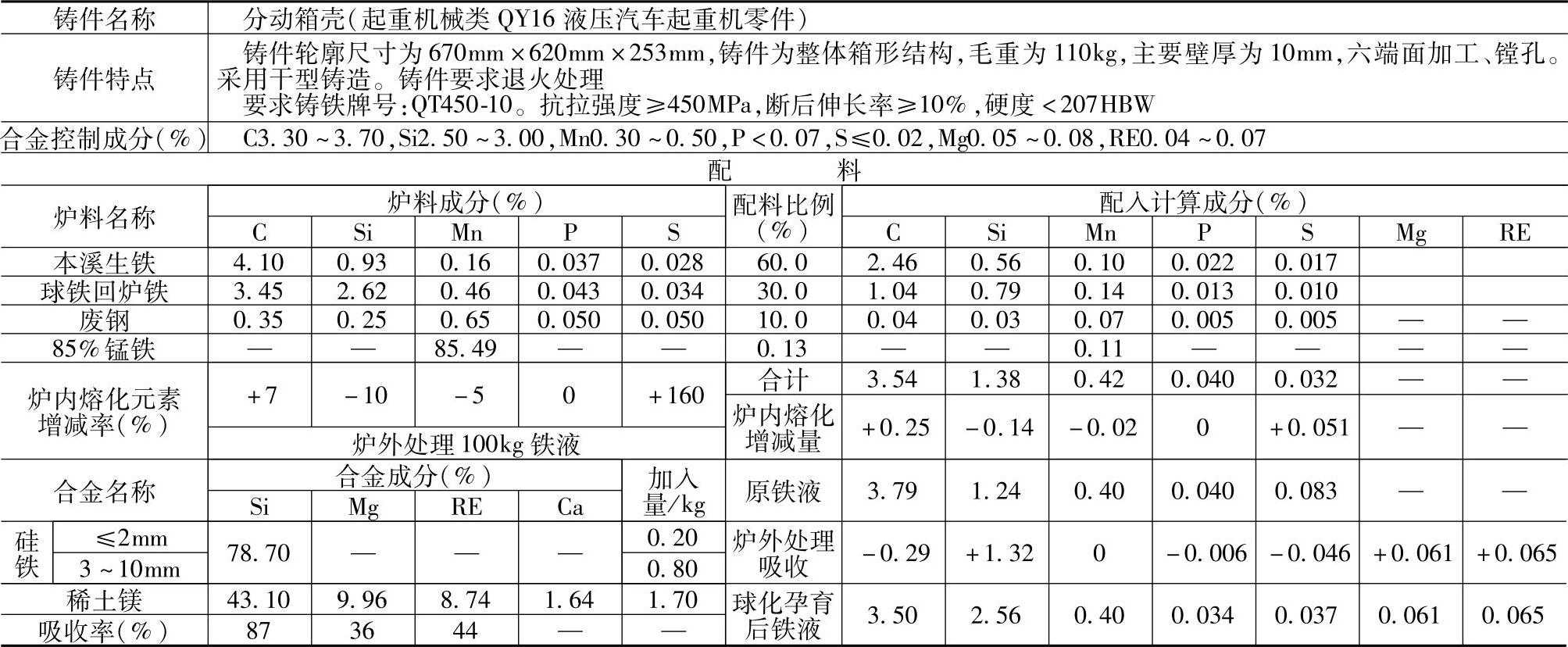

表1.2-39 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，炉内碳增加7%、硅烧损10%、锰烧损5%、磷不变、硫增加160%。

2.炉前用三角试片检验三角白口大小、断面晶粒粗细与颜色深浅，控制原铁液与处理后铁液成分。原铁液三角试片应无白口，晶粒中粗、深灰色；处理后铁液三角试片有0～2mm宽的白口，晶粒细密如绒、银灰色，三角试片的断面中心偶有少量疏松，试片两侧边稍有凹陷，这种试片证明铁液球化良好。如发现球化反应时间较短，或试片断口虽细，但夹杂些分散的小黑点，则结合断口颜色状况，可分别用补加合金或75%硅铁调整铁液成分。

3.检测结果：

化学成分（%）：C3.60，Si2.28，Mn0.35，P0.045，S0.021，Mg0.056，RE0.067；

力学性能：抗拉强度为445.9MPa，断后伸长率为16.5%。

金相组织：珠光体量为10%（体积分数）。

4.各成分含量、配料比例和皆指质量分数。

5.配料还适用于起重机械中要求球墨铸铁QT450-10的导向套、活塞、缸体、缸盖、回转体、机箱、转向器壳、齿轮、前、后板簧压板、踏板传动臂、操纵杆、锁舌等铸件。

6.炉内熔化增减量=合计×炉内熔化增减率。
