配料实例396

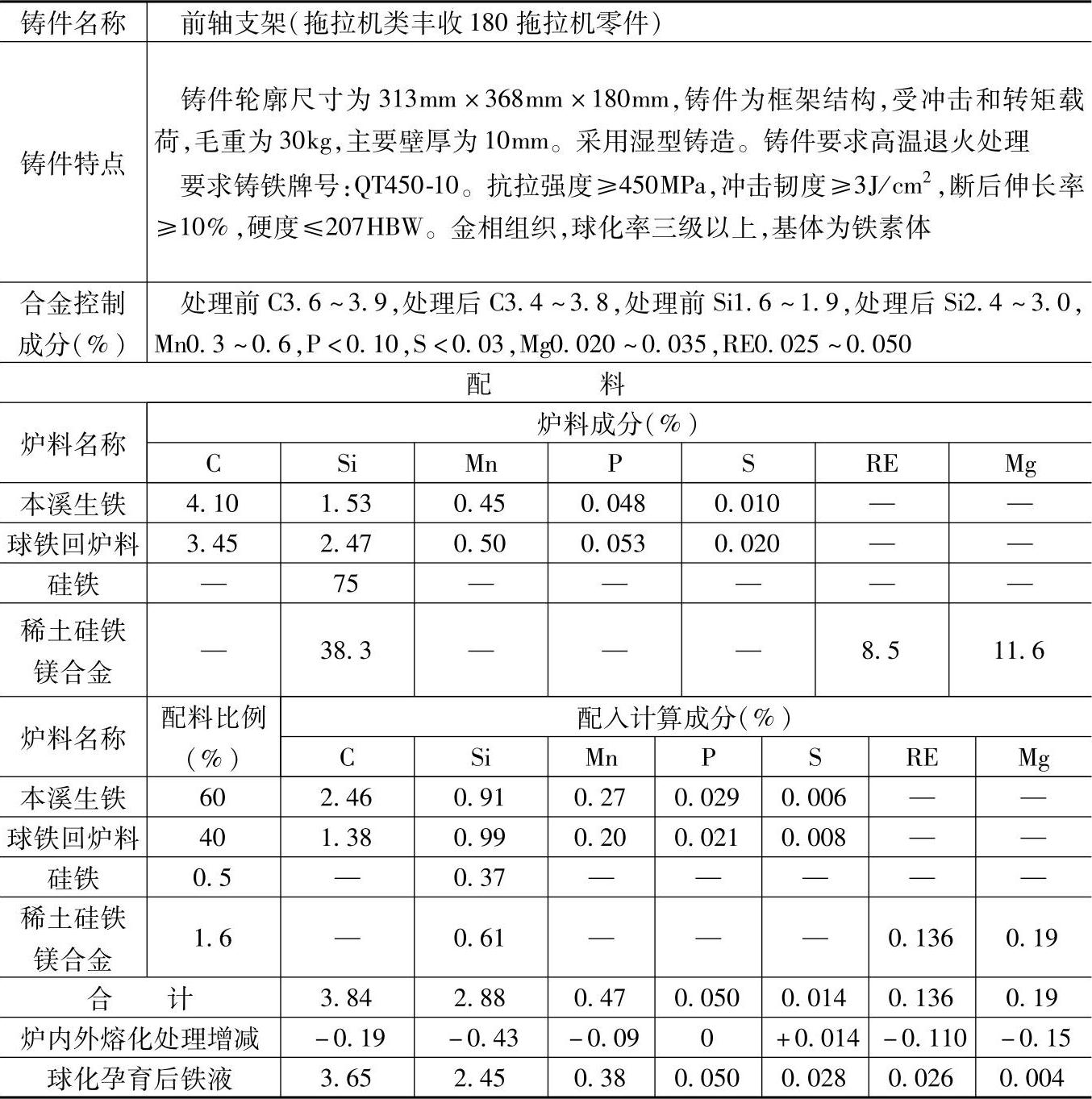

表1.2-45 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内熔化与炉外球化孕育处理后元素增减率为，碳烧损5%、硅烧损15%、锰烧损20%、硫增加100%、稀土吸收20%、镁吸收20%、磷不变。

2.炉前包内处理球墨铸铁，加入稀土硅铁镁球化剂1.2%～1.8%（质量分数），孕育硅铁加入量为0.5%～0.8%（质量分数），到无白口为止。

3.检测结果：

化学成分（%）：C3.50，Si2.56，Mn0.53，P0.054，S0.03，RE0.04，Mg0.03；

力学性能：抗拉强度为451MPa，断后伸长率为19，硬度为197HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于拖拉机中要求球墨铸铁QT450-10的左右半轴套管、差速器左（右）壳等铸件。
