配料实例397

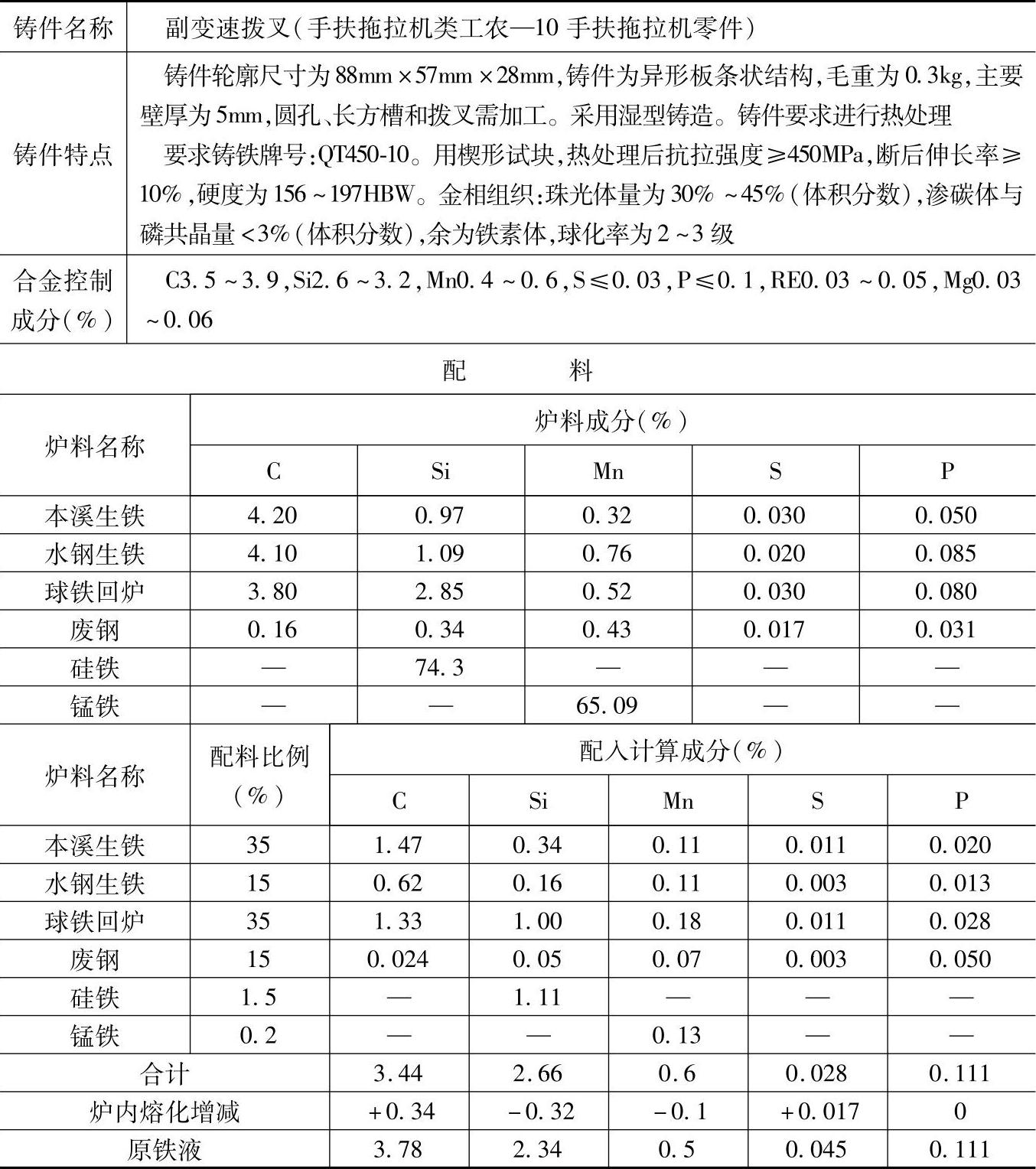

表1.2-46 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损12%、锰烧损17%、硫增加60%、磷不变。

2.炉前，在出铁槽加入经预热的75%硅铁0.8%（质量分数）作孕育处理，吸收率为83%，在包内加入稀土镁合金作球化处理。用三角试片检查，控制质量，白口宽度为2～4mm。

3.浇注时加入75%硅铁粉作瞬时孕育处理。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于工农—12手扶拖拉机中要求球墨铸铁QT450-10的变速拨叉、动力输出挡拨叉、转向上拉杆拨叉等铸件。
