配料实例398

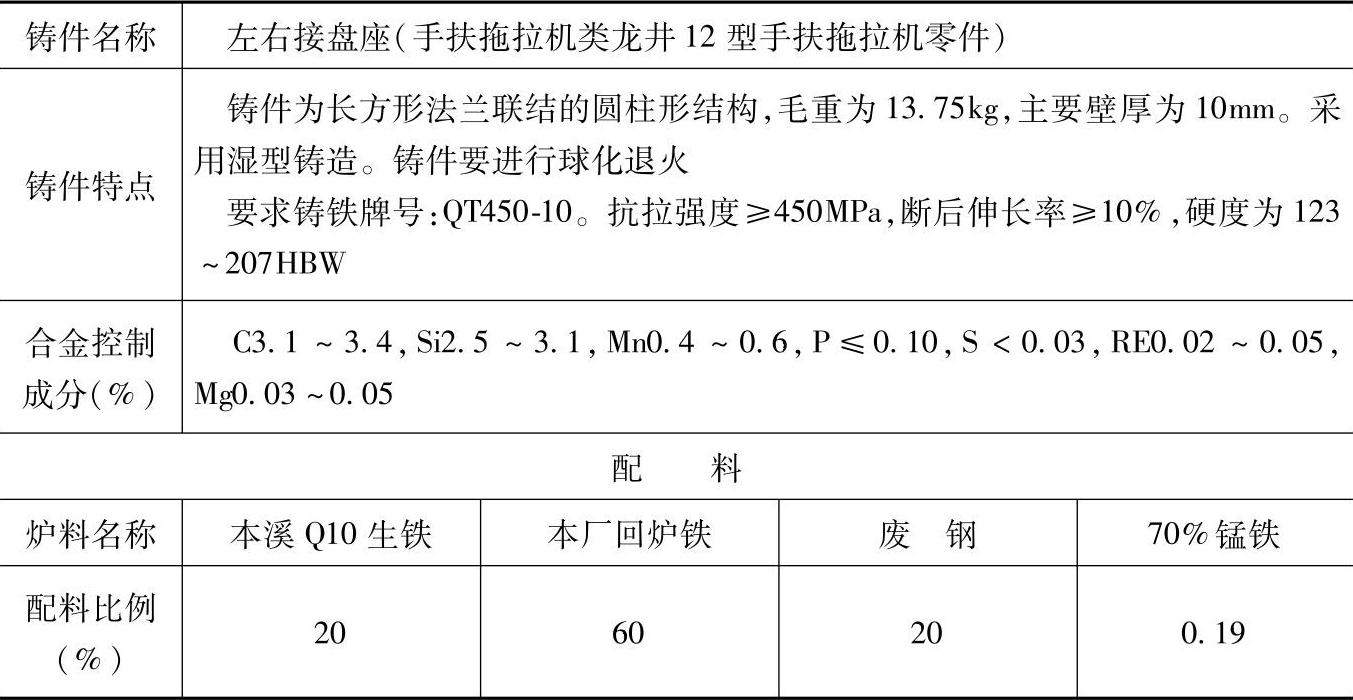

表1.2-47 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：两排风口冷风冲天炉，熔化率为3t/h，炉内碳增加13%、硅烧损22%、锰烧损23%、硫增加50%、磷不变。

2.炉前，球化处理采用稀土镁合金成分（%）：RE9.47、Mg10.34、Si38～44，加入量为1%～1.7%（质量分数）；孕育处理采用75%硅铁，加入量为1.7%（质量分数）；此外，还加入1%（质量分数）的纯碱脱硫。

3.炉前，取样检查三角白口宽度及球化情况，在正常情况下三角白口宽度为4～6mm，断口为银白色。

4.检测结果：基体中铁素体量>85%（体积分数），渗碳体量<3%（体积分数），石墨形态、大小、分布等达1级标准。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于手扶拖拉机中要求球墨铸铁QT450-10的转向臂、左右制动蹄、牵引板、架座等。
