配料实例399

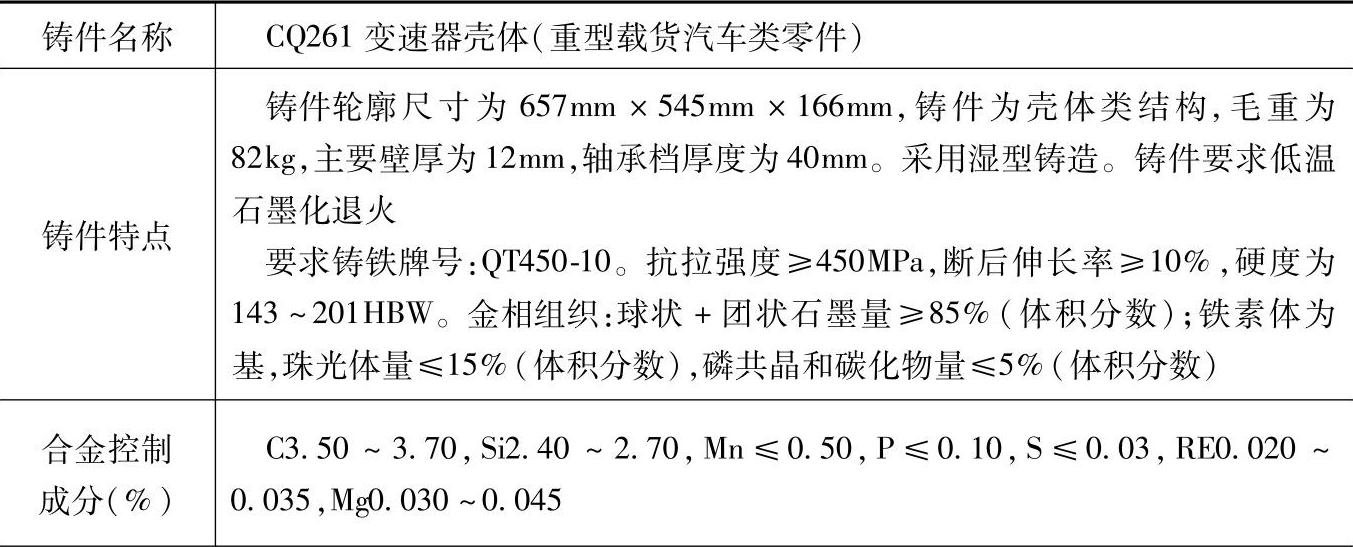

表1.2-48 QT450-10的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口热风冲天炉，熔化率为4t/h，炉内碳不增不减、硅烧损15%、锰烧损20%、硫增加90%、磷不变。

2.炉前，球化处理用稀土镁合金，加入量为1.3%（质量分数）。孕育处理用75%硅铁，加入量为0.8%（质量分数）。

3.检测结果：

化学成分（%）：C3.47，Si2.65，Mn0.45，P0.052、S0.027，RE0.041，Mg0.044；

力学性能：抗拉强度为515MPa，断后伸长率为13%，硬度为167HBW；

金相组织：球状+团状石墨量≥85%（体积分数），球径小，铁素体为基，珠光体量<10%（体积分数），碳化物量<1%（体积分数）。

4.各成分含量和配比皆指质量分数。

5.本配料还适用于重型载重汽车中要求球墨铸铁QT450-10的铸件，如正时齿轮室、飞轮壳、前端盖、差速器锁盖、发动机前支架、主轴承盖、加速踏板、管接头、连接法兰等铸件。
