配料实例400

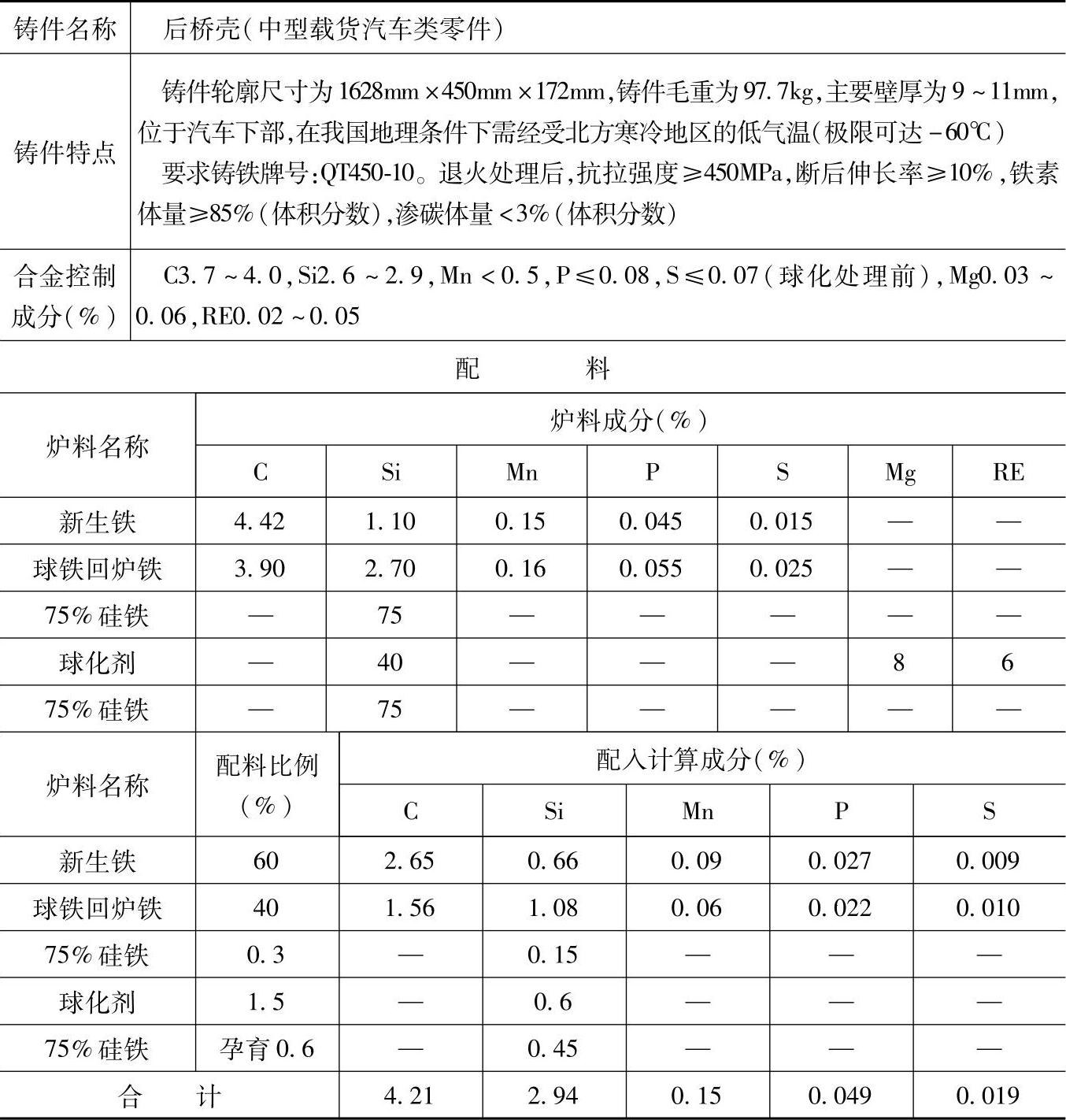

表1.2-49 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口热风冲天炉，炉内硅烧损10%～15%、锰烧损15%～20%。

2.当配入计算成分中C含量大于4%时，C元素在炉内烧损，因此可不加入废钢。该配料实际得到的铁液C含量为3.9%～4.0%。实际Si含量控制在2.9%之内是为了避免产生低温脆性。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于中型载货汽车中要求球墨铸铁QT450-10的减速器壳，差速器左、右壳，钢板前后悬架等铸件，并可代替生产原来要求可锻铸铁KTH350-10的铸件。当生产上无可靠手段对铸件的铸态渗碳体加以检测和控制时，应对此牌号铸件进行高温退火，以确保安全。
