配料实例402

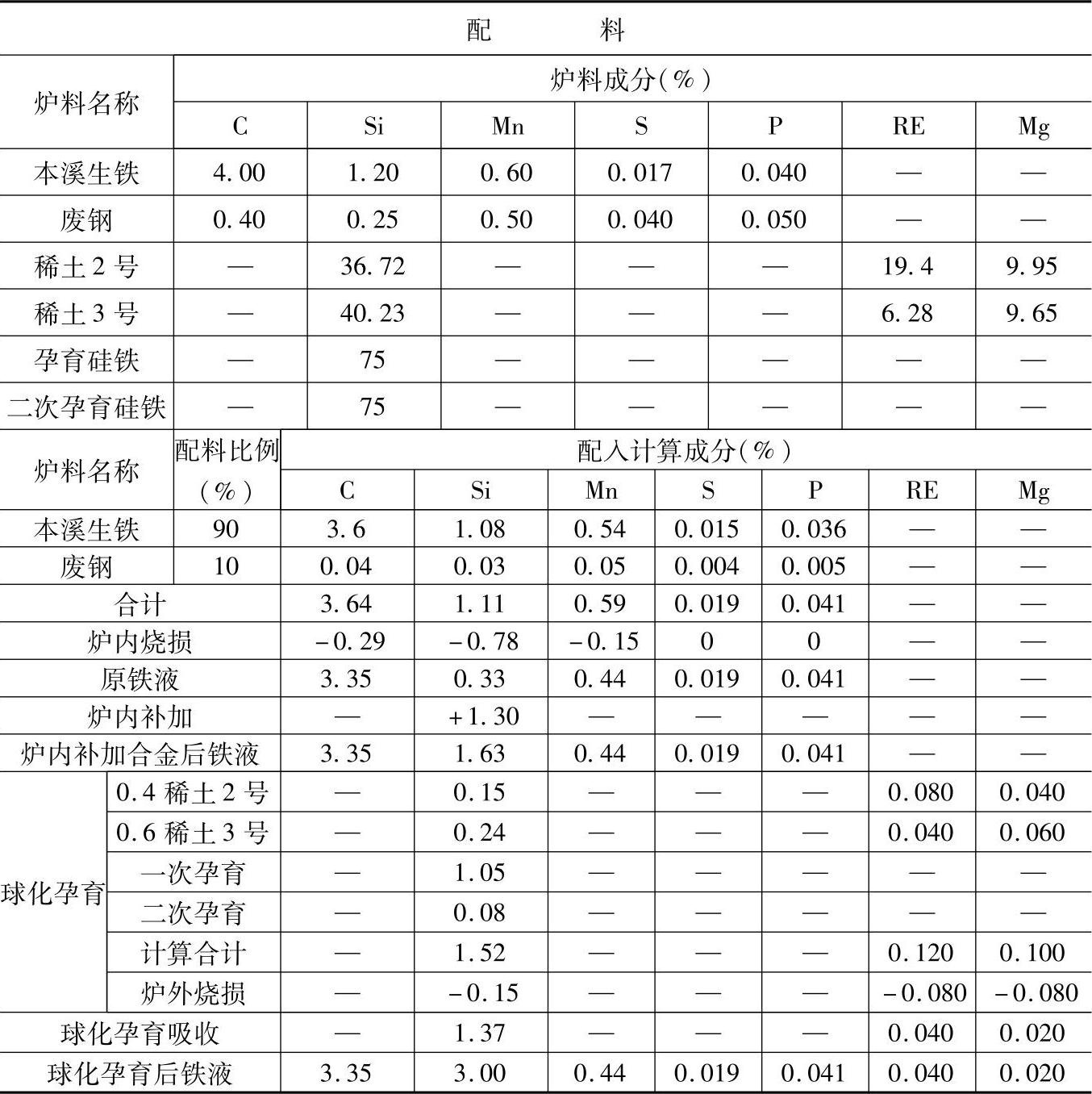

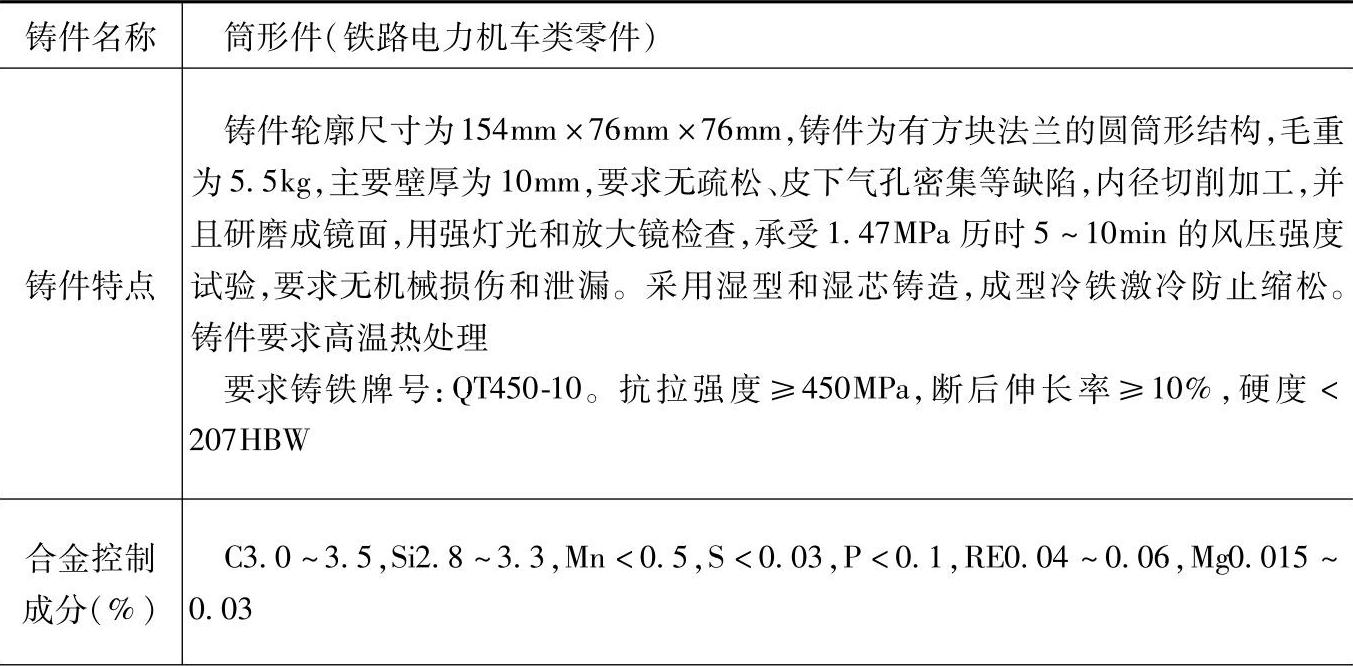

表1.2-51 QT450-10的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：0.5t三相电弧炉，炉内碳烧损8%、硅烧损70%、锰烧损25%、磷和硫不变。

2.炉前，球化处理采用两种稀土镁合金，总加入量为1.0%（质量分数），稀土吸收率为30%，镁吸收率为20%。孕育处理采用75%硅铁，一次孕育加入量为1.4%（质量分数），二次孕育加入量为0.1%（质量分数），硅吸收率为90%。

3.检测结果：

化学成分（%）：C3.38，Si2.94，Mn0.45，P0.043，S0.047，RE0.049，Mg0.026；

力学性能：抗拉强度为549MPa，断后伸长率为13.1%，硬度为193HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求球墨铸铁QT450-10的框架、后框架、气缸体、支撑体、风道接头等铸件。
