配料实例417

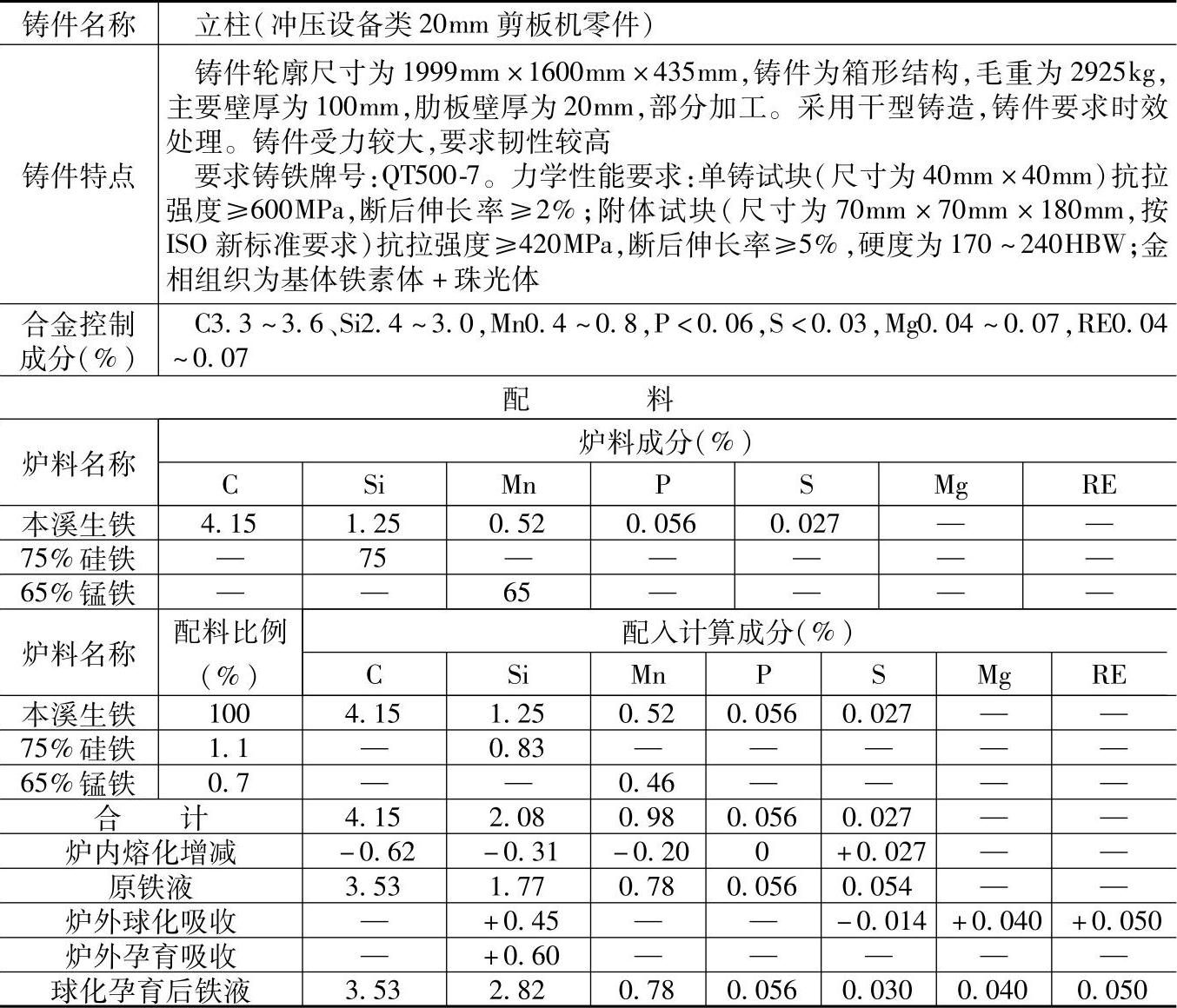

表1.2-60 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为10t/h，炉内碳烧损15%，硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，用铈基轻稀土硅铁镁合金进行球化处理，同时用75%硅铁进行包内孕育处理。球化剂牌号为REMg7～10，加入量为1.4%～1.6%（质量分数）；孕育剂加入量为1.0%～1.2%（质量分数）。球化剂、孕育剂中的硅吸收率均为80%。炉前以三角试片断面颜色及白口情况控制铁液成分及球化孕育效果。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于其他受力较大，要求韧性较高的中型厚度为60～100mm的球墨铸铁铸件，如剪板机滑块、压料梁以及矿石烧结机台车体等。
