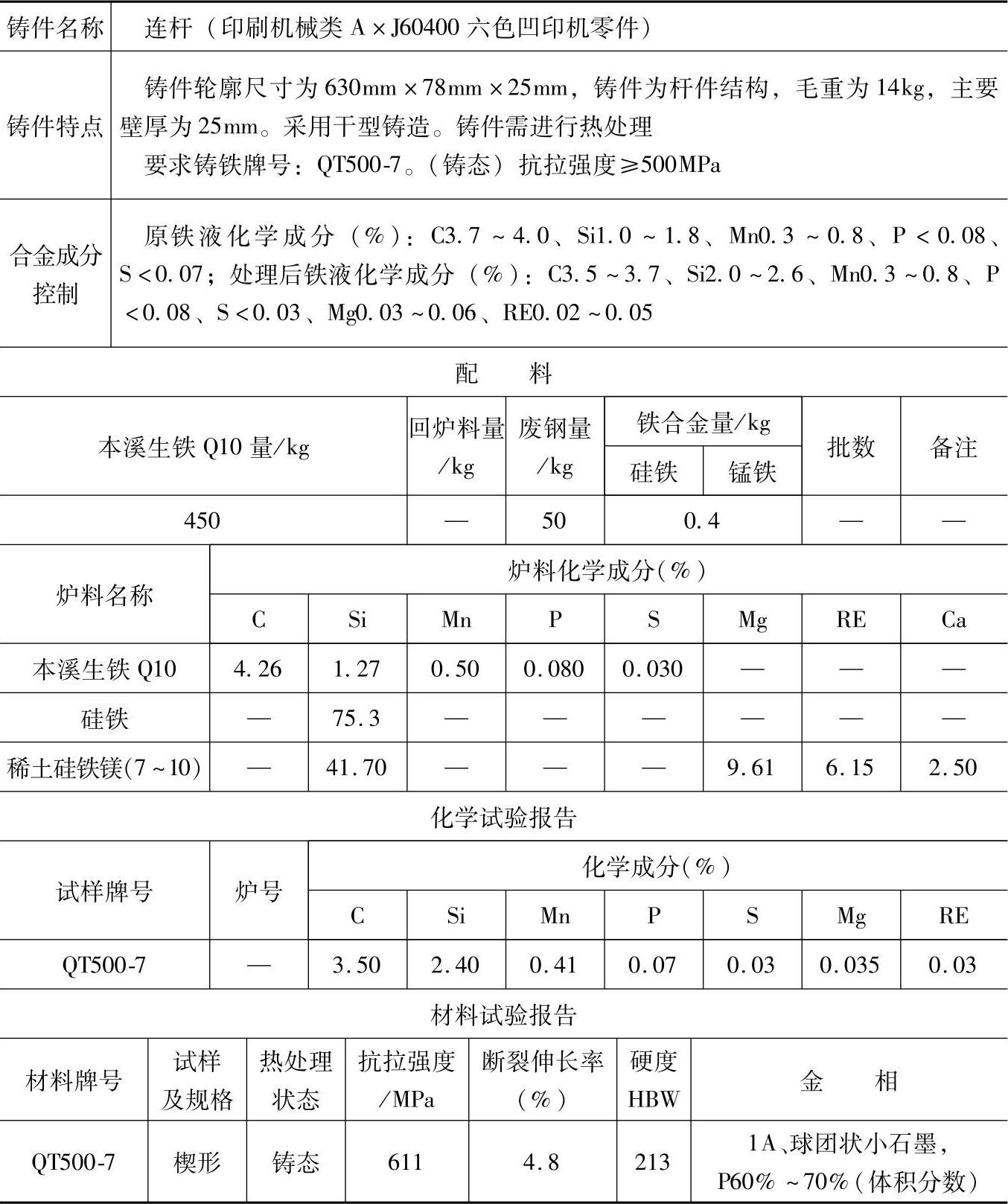

表1.2-62 QT500-7的球墨铸铁配料
注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加8%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片进行断面检验，球化剂加入量为1.2%～1.5%（质量分数），浮硅孕育剂加入量为0.8%～1.0%（质量分数）。
3.本配料还适用于印刷机械中要求球墨铸铁QT500-7的连杆、叉杆，传动臂等动载荷铸铁件及齿轮等耐磨铸铁件。
4.各成分含量和配料比例皆指质量分数。
