配料实例420

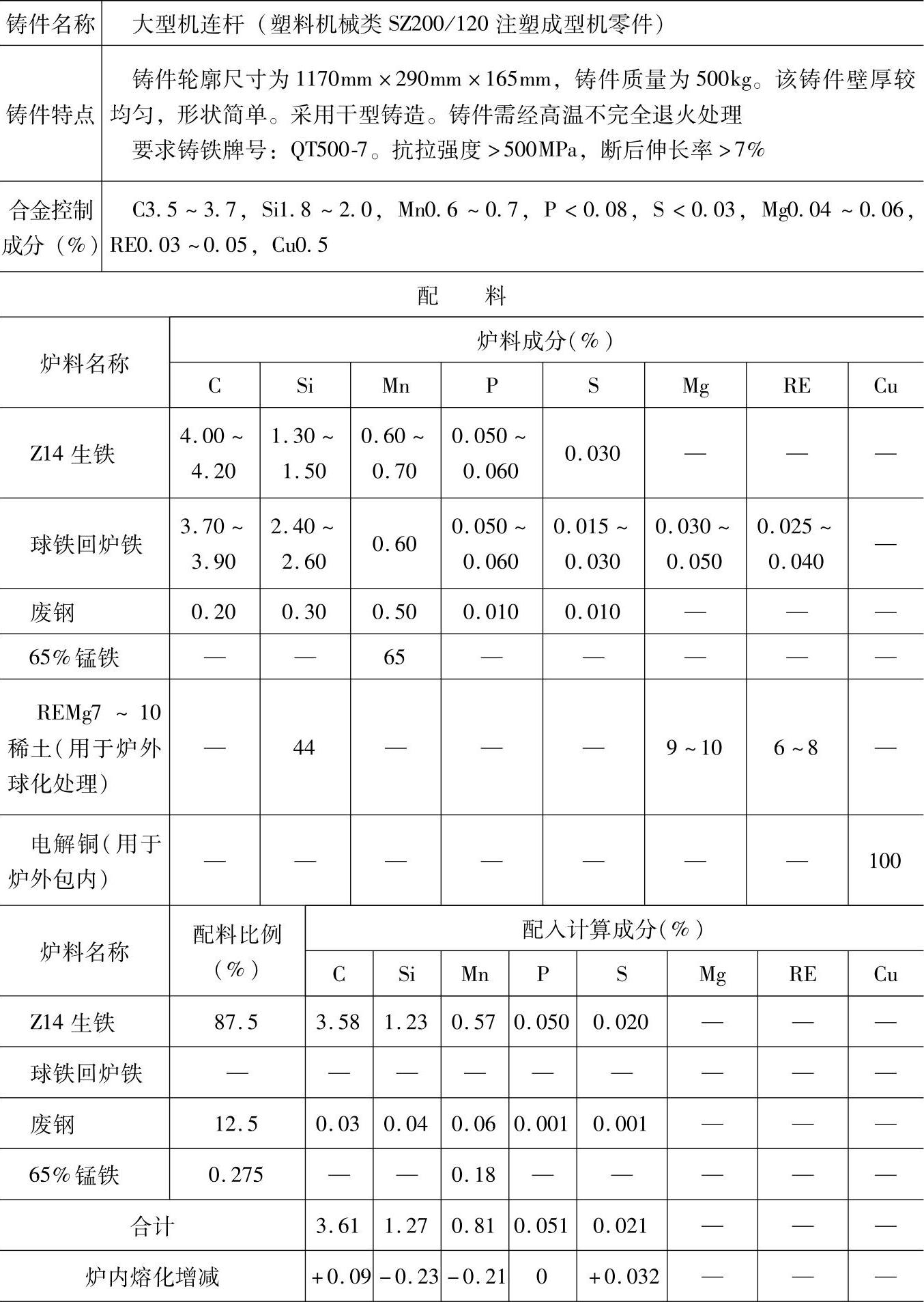

表1.2-63 QT500-7的（合金）球墨铸铁配料

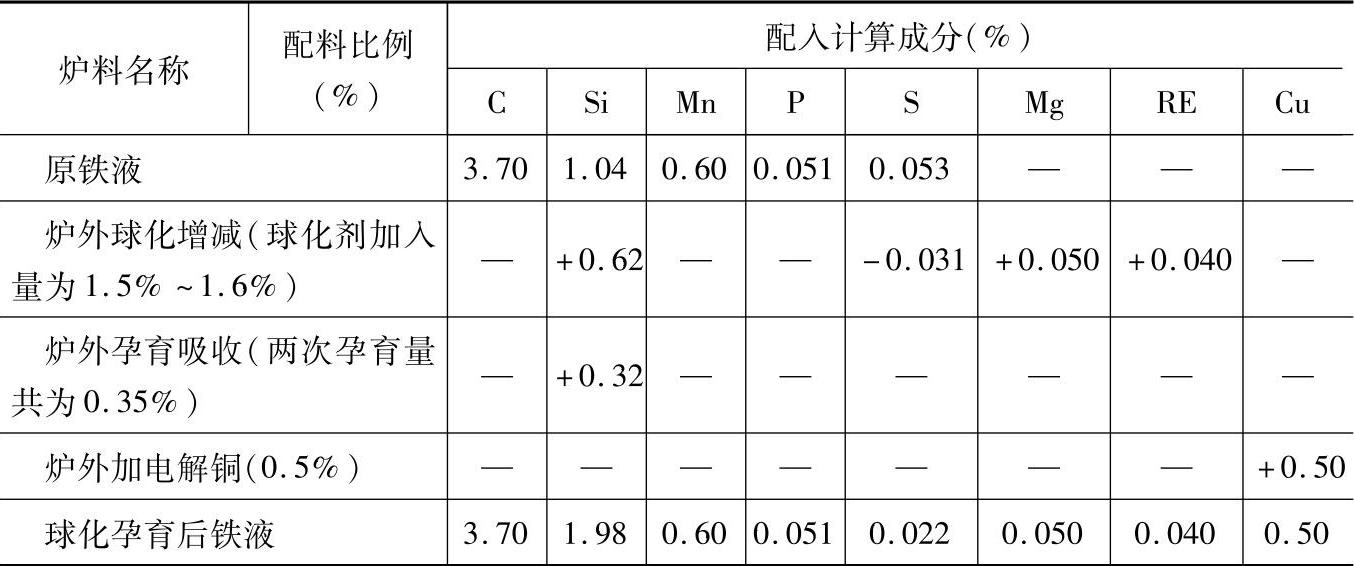

（续）

注：1.采用熔炼炉类型：二层大间距风嘴中央送风冷风冲天炉，炉内熔化元素增减率：碳增加2.5%、硅烧损16%～20%、锰烧损24%～28%、磷不变、硫增加120%～180%。

2.炉前球化处理方式采用冲入法，采用REMg7～10的球化剂，加入量为1.5%～1.6%（质量分数）。

3.炉前孕育处理方式采用包内一次孕育加随流二次孕育，一次硅孕育量为0.3%（质量分数），二次硅孕育量为0.05%～0.1%（质量分数）。孕育剂均为75%硅铁，孕育剂加入量应将硅孕育量除以0.75。

4.炉外球化处理孕育处理吸收率：硅增加90%、镁增加30%～40%、稀土增加35%～40%，铜增加100%，去硫率为-（50%～60%）。

5.另外，还需在炉前包内加入0.5%（质量分数）的电解铜。

6.炉前，采用φ20mm的圆柱形试棒，浇注后速冷敲断后用肉眼观察，再进行炉前金相检验，确定球化程度。

7.C元素化验样品均为薄片取样。

8.各成分含量、配料比例和加入量皆指质量分数。

9.本配料还适用于塑料机械大型机中要求球墨铸铁QT500-7的铸件，如推力座、十字头、曲柄等受力的活动零件，对其他机械的球墨铸铁QT500-7铸件也适用。
