配料实例423

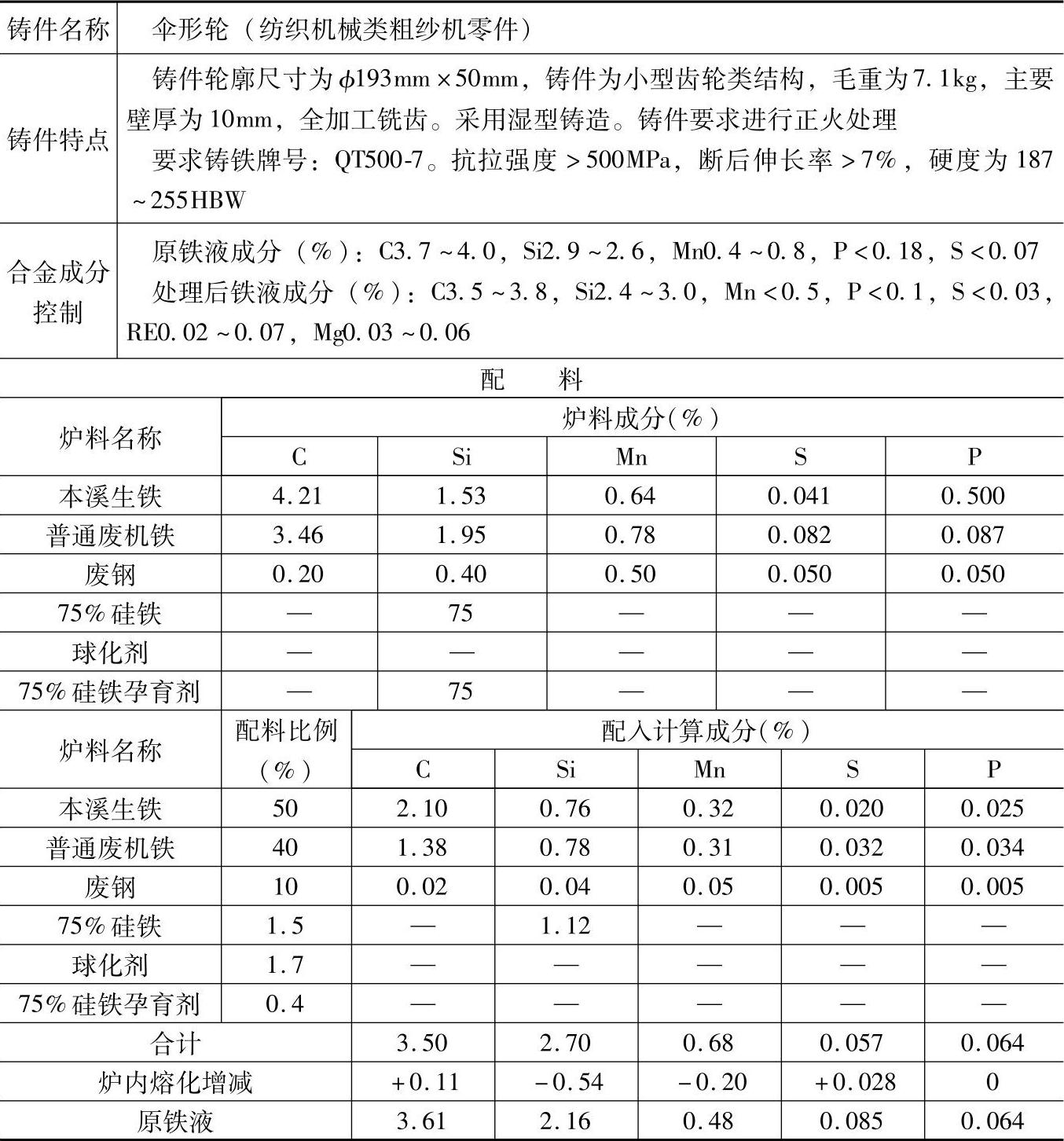

表1.2-66 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：中央加侧吹冷送风冲天炉，炉内碳增加3%、硅烧损20%、锰烧损30%、硫增加50%、磷不变。

2.炉前，球化处理采用铁液包内堤坝式冲入法，球化剂为包钢4号稀土合金，加入量为1.7%（质量分数）；孕育处理，采用75%硅铁为孕育剂，加入量为0.4%（质量分数）。

3.炉前用大三角试片断口检验铁液球化质量。

4.检测结果：

化学成分（%）：C3.57，Si2.6，Mn0.32，P0.076，S0.025；

金相组织，基体为珠光体+铁素体，石墨球化为1级。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于槽筒机和粗纱机中的锭角头、牙轮等球墨铸铁QT500-7铸件。
