配料实例424

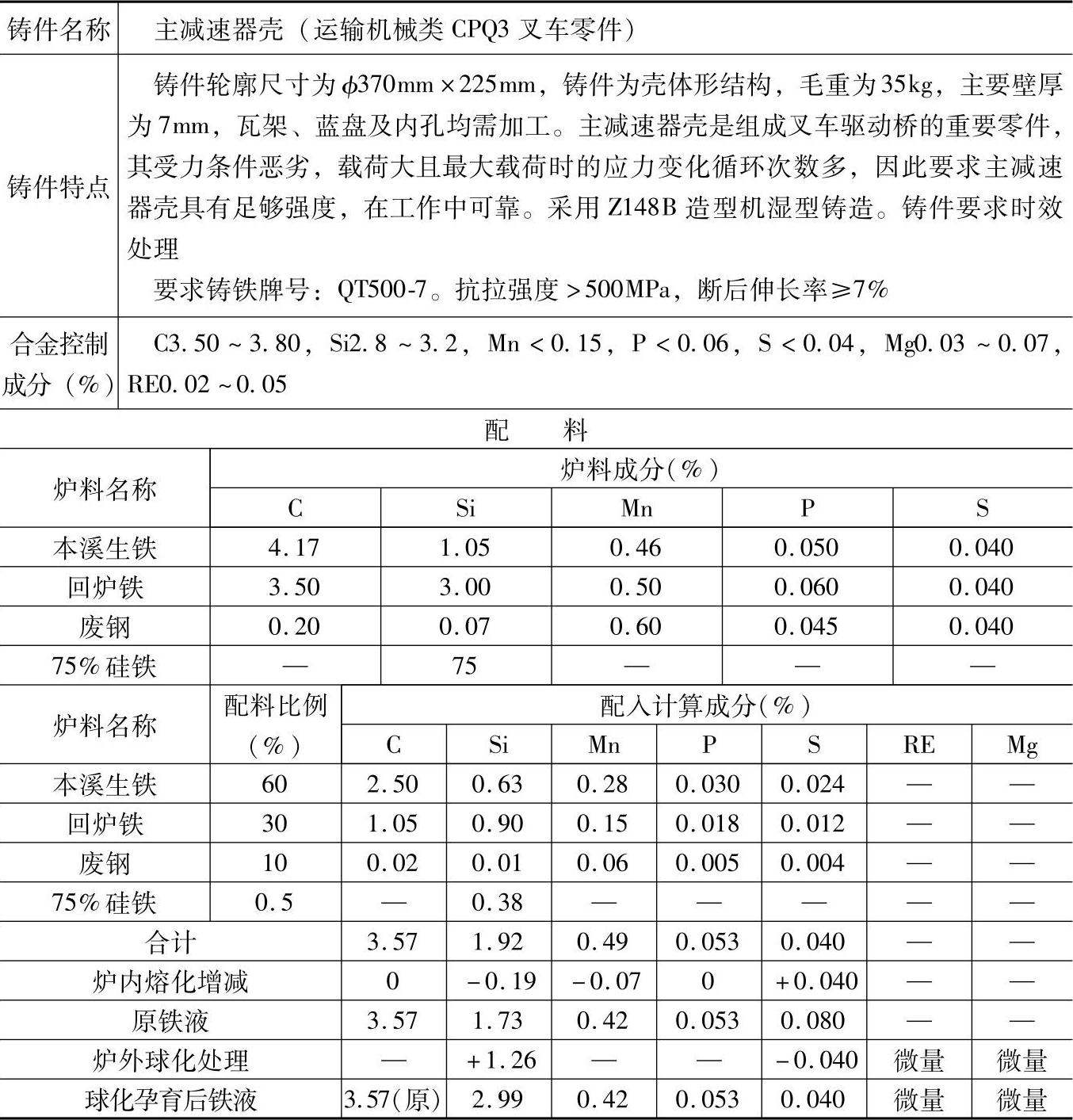

表1.2-67 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：炉底中央送风冷风冲天炉，炉内硅烧损10%、锰烧损15%、硫增加100%、磷不变。

2.炉外球化孕育处理：100kg铁液，加1kg苏打粉，1.5kg球化剂（含Mg9%～10%，RE8%～10%，Si<44%，Ca<5%），1.3kg 75%硅铁孕育，硅的吸收率为80%，脱硫50%以上。

3.炉前，用三角试片或φ20mm圆试棒检验球化孕育处理情况，并决定是否进行二次孕育处理。

4.检测结果：

化学成分（%）：C3.55，Si3.22，Mn0.42，P0.056，S0.029，Mg0.052，RE0.036；

力学性能：抗拉强度为540MPa，断后伸长率为13%。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于叉车、20t矿用汽车中要求铸铁QT500-7的其他铸件。
