配料实例425

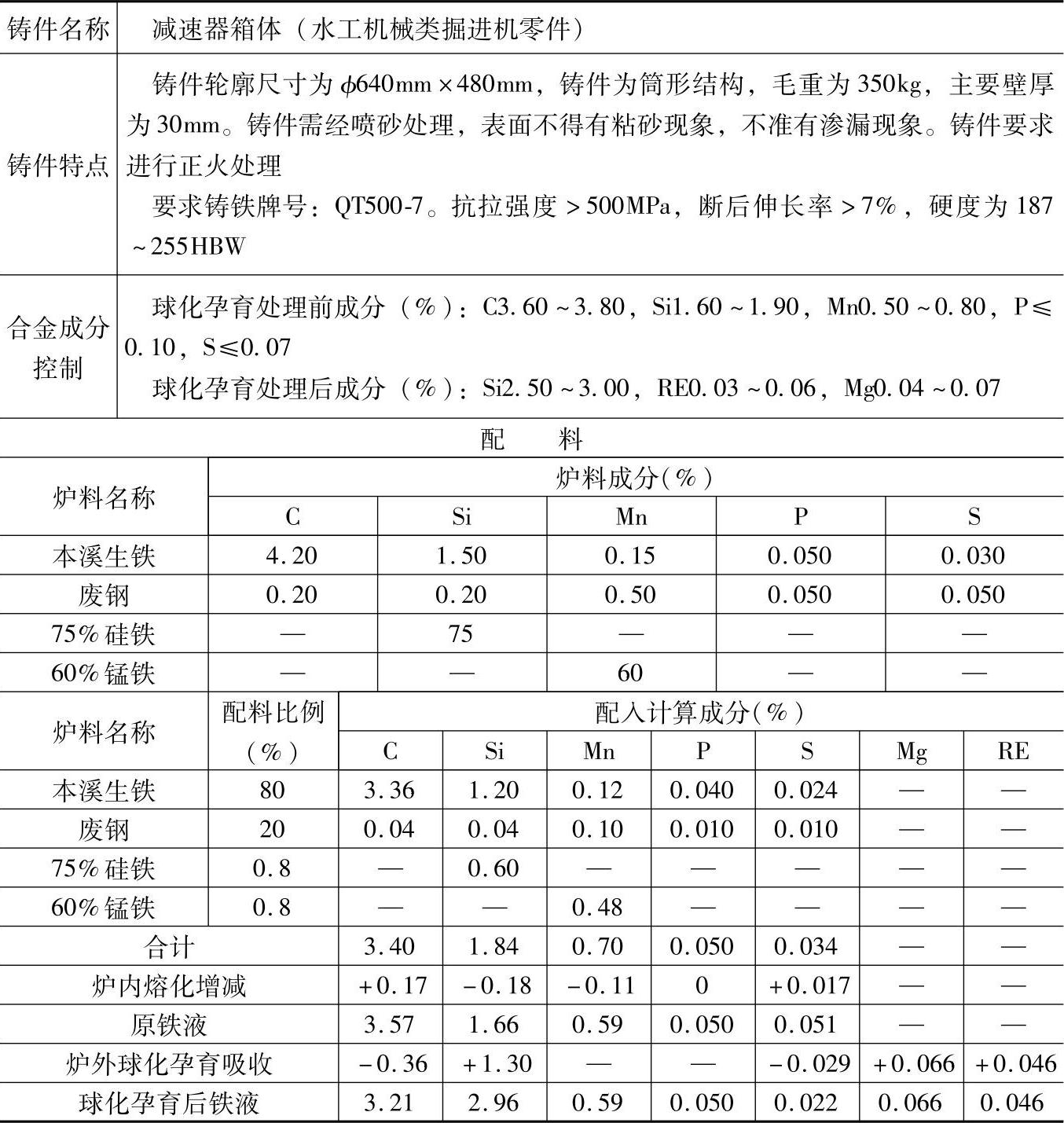

表1.2-68 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：顺置两排大间距热风冲天炉，炉内碳增加5%、硅烧损10%、锰烧损15%、硫增加50%、磷不变。

2.炉前，球化处理采用稀土镁中间合金，加入量为2%（质量分数）；孕育处理采用75%硅铁，加入量为1%（质量分数）。

3.稀土-镁中间合金制取配方（质量分数）：9%的镁，30%的1号包钢稀土，40%的75%硅铁，21%的生铁屑。

4.炉前用φ15mm×200mm的圆柱形试样检验球化情况。

5.检测结果：

化学成分（%）：C3.16，Si2.96，Mn0.52，P0.05，S0.022，Mg0.066，RE0.046；

力学性能：抗拉强度为559MPa，断后伸长率为7.6%。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于水工机械中要求球墨铸铁QT500-7的壳体、活塞、滑套头等铸件。
