配料实例428

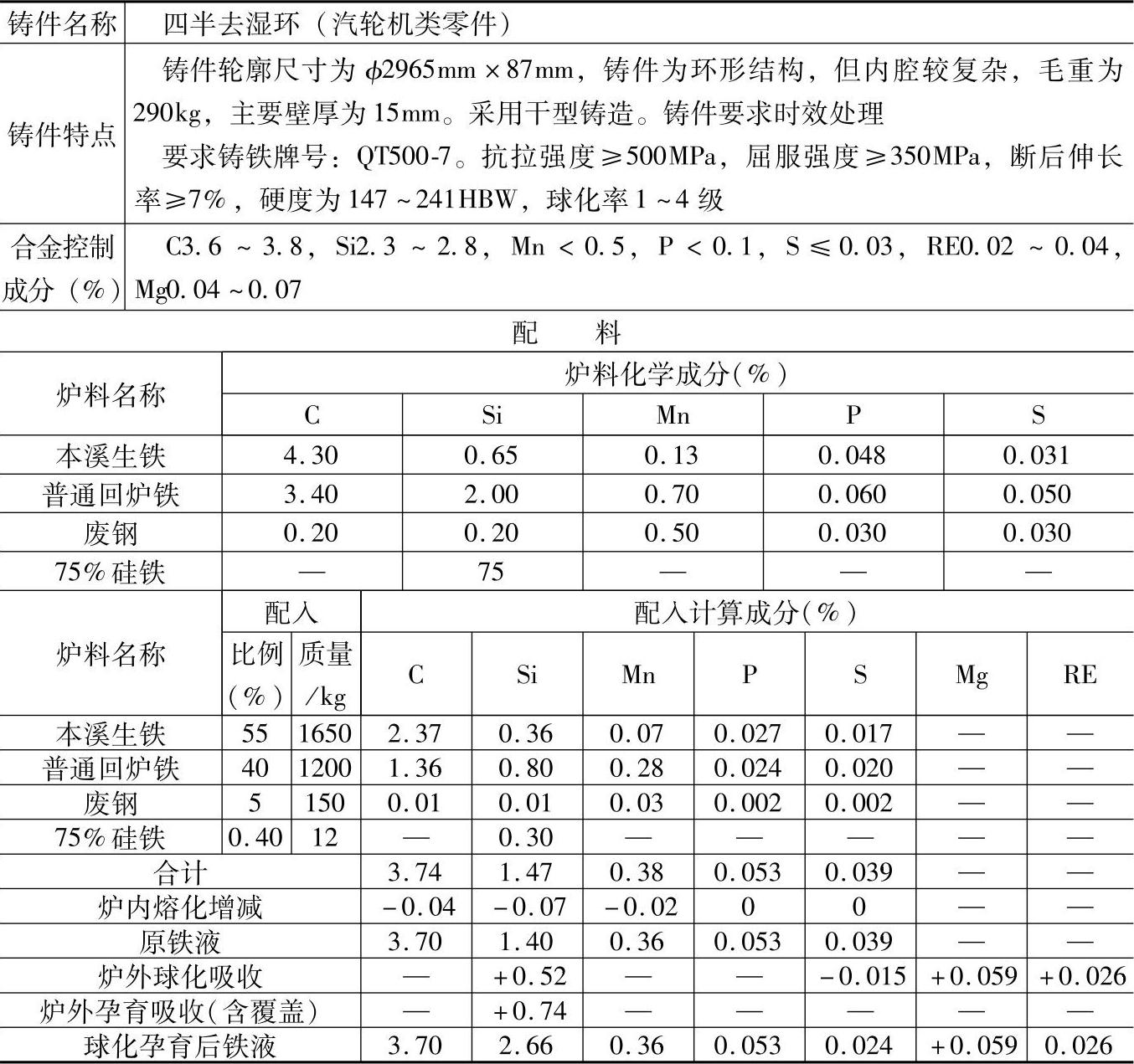

表1.2-71 QT500-7的球墨铸铁配料

注：1.采用熔炼炉类型：3t工频无心感应电炉，炉内碳烧损1%、硅烧损5%、锰烧损5%、磷和硫不变。

2.炉前，球化处理采用稀土镁合金（成分：Mg9%、RE4%、Si40%），加入量为1.3%（质量分数），Si吸收率为100%，Mg与RE吸收率为50%；孕育处理采用75%硅铁，加入量为0.8%（质量分数），Si吸收率为90%；此外，覆盖剂亦用75%硅铁，加入量为0.3%（质量分数），Si吸收率为90%。

3.炉前用大三角试片检验，断口应在浇注端二壁有凹陷，断口中心有缩松，断面结晶细，边缘和中心结晶细化程度一致，有乙炔臭味。

4.检测结果：

化学成分（%）：C3.75，Si2.80，Mn0.46，P0.045，S0.029，RE0.033，Mg0.055；

力学性能：抗拉强度为549MPa，屈服强度为412MPa，断后伸长率为16%，硬度为192HBW；

金相组织：球化率为1～2级，石墨大小2级，磷共晶量<1%（体积分数），珠光体量35%～40%（体积分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中要求球墨铸铁QT500-7的导流环、活塞、冷封体外壳等铸件。
