配料实例429

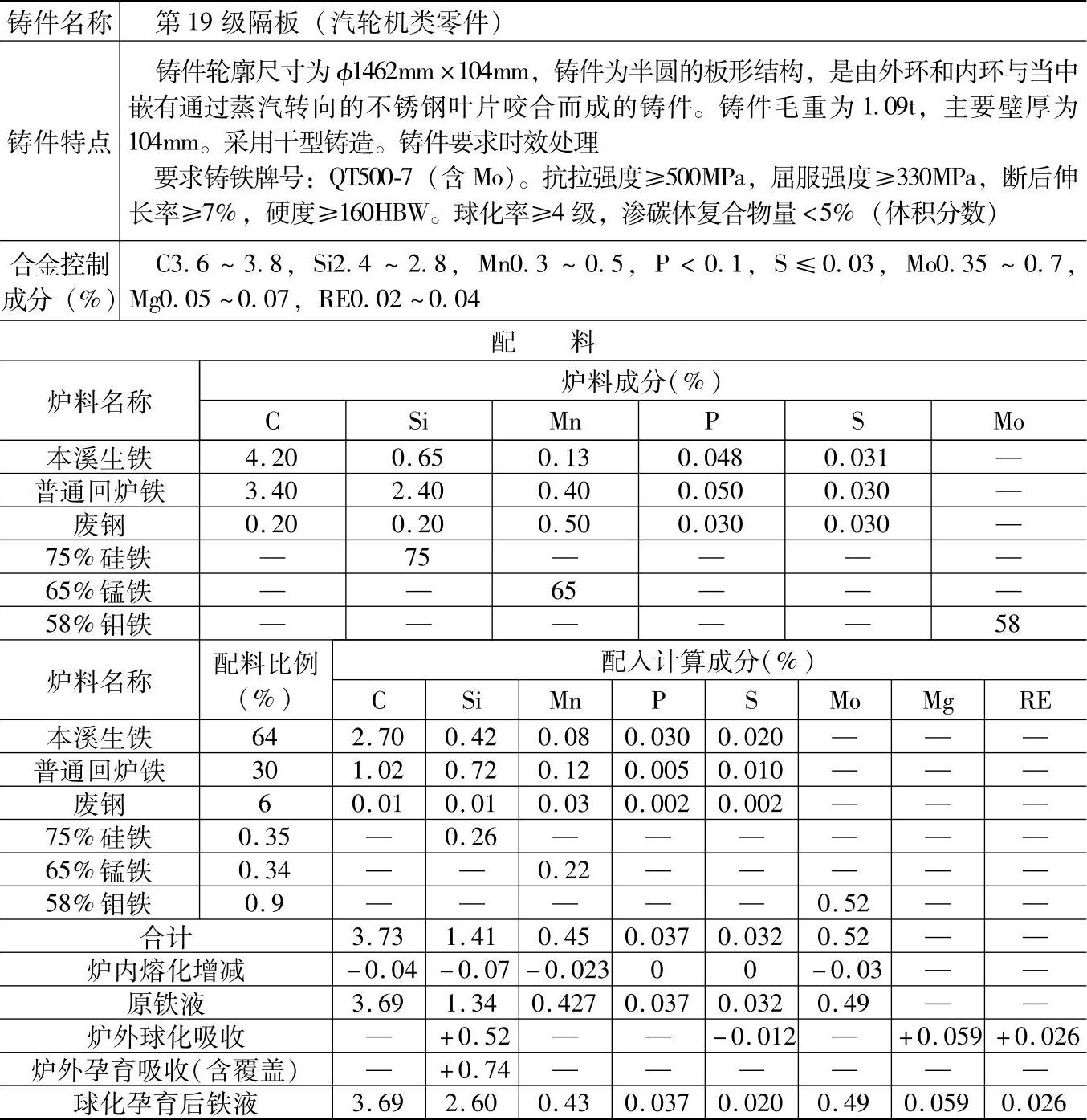

表1.2-72 QT500-7的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：3t工频无心感应电炉，炉内碳烧损1%、硅烧损5%、锰烧损5%、钼烧损5%、磷和硫不变。

2.炉前，球化处理采用稀土镁合金（成分：Mg9%，RE4%、Si40%），100kg铁液加1.7kg，Si吸收率为100%，RE与Mg吸收率为35%；孕育处理采用75%硅铁，100kg铁液加75%硅铁0.8kg，Si吸收率为90%。此外，覆盖剂：100kg铁液覆盖75%硅铁0.3kg，Si吸收率为90%。

3.炉前用大三角试片检验，断口应在浇注端二壁有凹陷，断口中心有缩松，断面结晶细，边缘和中心结晶和细化程度一致，有乙炔臭味。

4.检测结果：

化学成分（%）：C3.60，Si2.80，Mn0.27，P0.040，S0.019，Mo0.63；

力学性能：抗拉强度为574MPa，屈服强度为431MPa，断后伸长率为12%，硬度为207HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于汽轮机中要求合金球墨铸铁QT500-7的大小不同的隔板等铸件。
