配料实例426

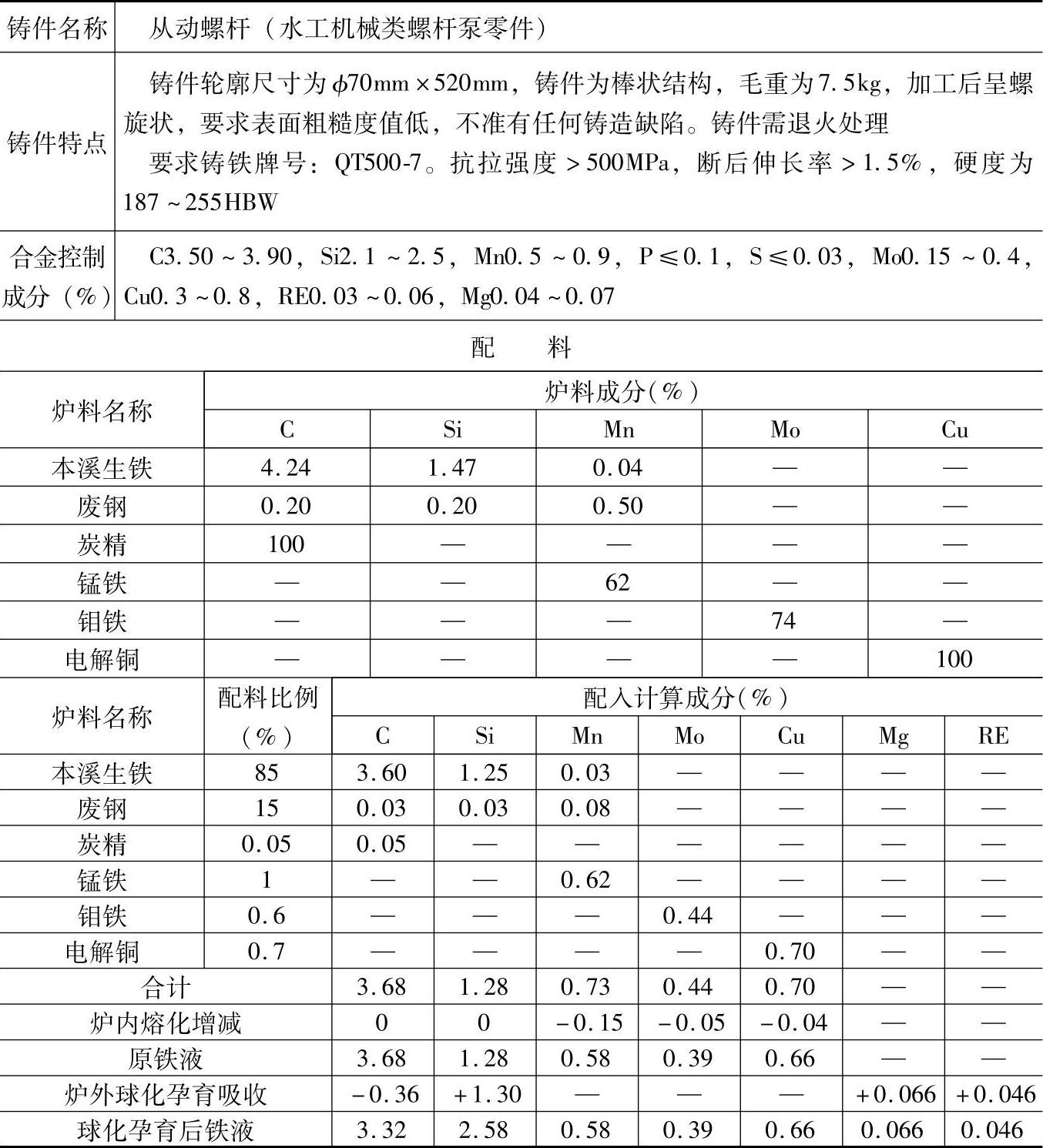

表1.2-69 QT500-7的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：中频感应电炉（酸性），炉内锰烧损20%、钼烧损10%、铜烧损5%、其他元素不变。

2.炉前，球化处理采用稀土镁中间合金，加入量为2%（质量分数）；孕育处理采用75%硅铁，加入量为1%（质量分数），经二次孕育。

3.稀土-镁中间合金制取配方（质量分数）：9%的镁，30%的1号包钢稀土，40%的75%硅铁，21%的生铁屑。

4.检测结果：

化学成分（%）：C3.97，Si2.35，Mn0.90，Mo0.35，Cu0.68，RE0.046，Mg0.066；

力学性能：抗拉强度为618MPa，断后伸长率为6.8%。

5.各成分含量和配料比例皆指质量分数。
