配料实例427

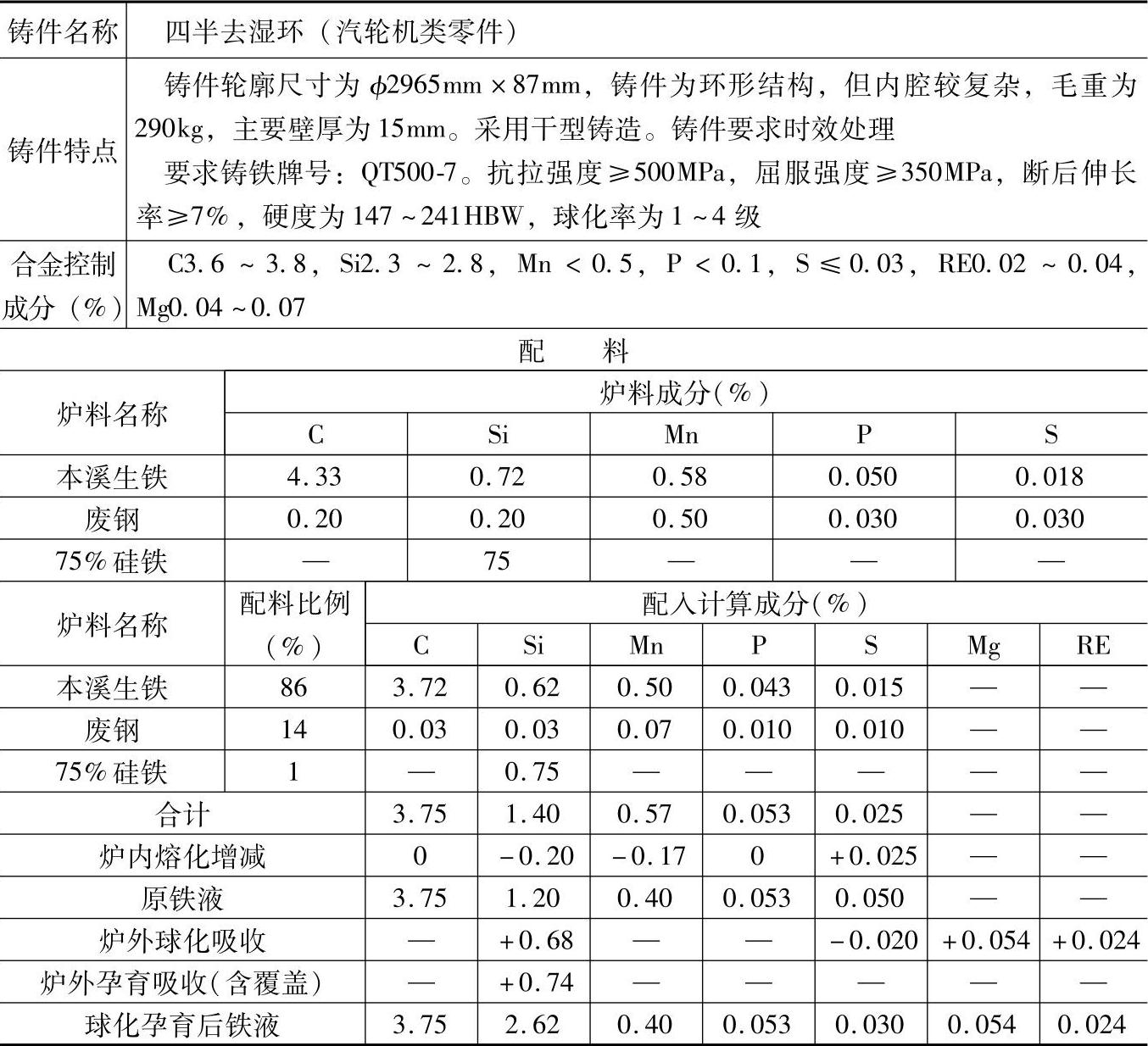

表1.2-70 QT500-7的球墨铸铁配料

注：1.采用两排大间距热风冲天炉熔炼，熔化率为6t/h，炉内硅烧损15%、锰烧损30%，硫增加100%、碳和磷不变。

2.炉前，球化处理采用稀土镁合金（成分：Mg9%、RE4%、Si40%），加入量为1.7%（质量分数），Si吸收率为100%，Mg与RE吸收率为35%；孕育处理采用75%硅铁，加入量为0.8%（质量分数），Si吸收率为90%；此外，覆盖剂亦用75%硅铁，加入量为0.3%（质量分数），Si吸收率为90%。

3.炉前用大三角试片检验，断口应在浇注端二壁有凹陷，断口中心有缩松，断面结晶细，边缘和中心结晶细化程度一致，有乙炔臭味。

4.检测结果：

化学成分（%）：C3.8，Si2.8，Mn0.63，P0.049，S0.030，RE0.030，Mg0.045；

力学性能：抗拉强度为564MPa，屈服强度为402MPa，断后伸长率为14%，硬度为200HBW；

金相组织：球化率2～3级，石墨大小2级，磷共晶量<1%（体积分数），珠体体量为30%～40%（体积分数）。

5.各成分含量和配料比例皆为质量分数。

6.本配料还适用于汽轮机中要求球墨铸铁QT500-7的导流环、活塞、冷封体外壳等铸件。
