配料实例456

配料实例456

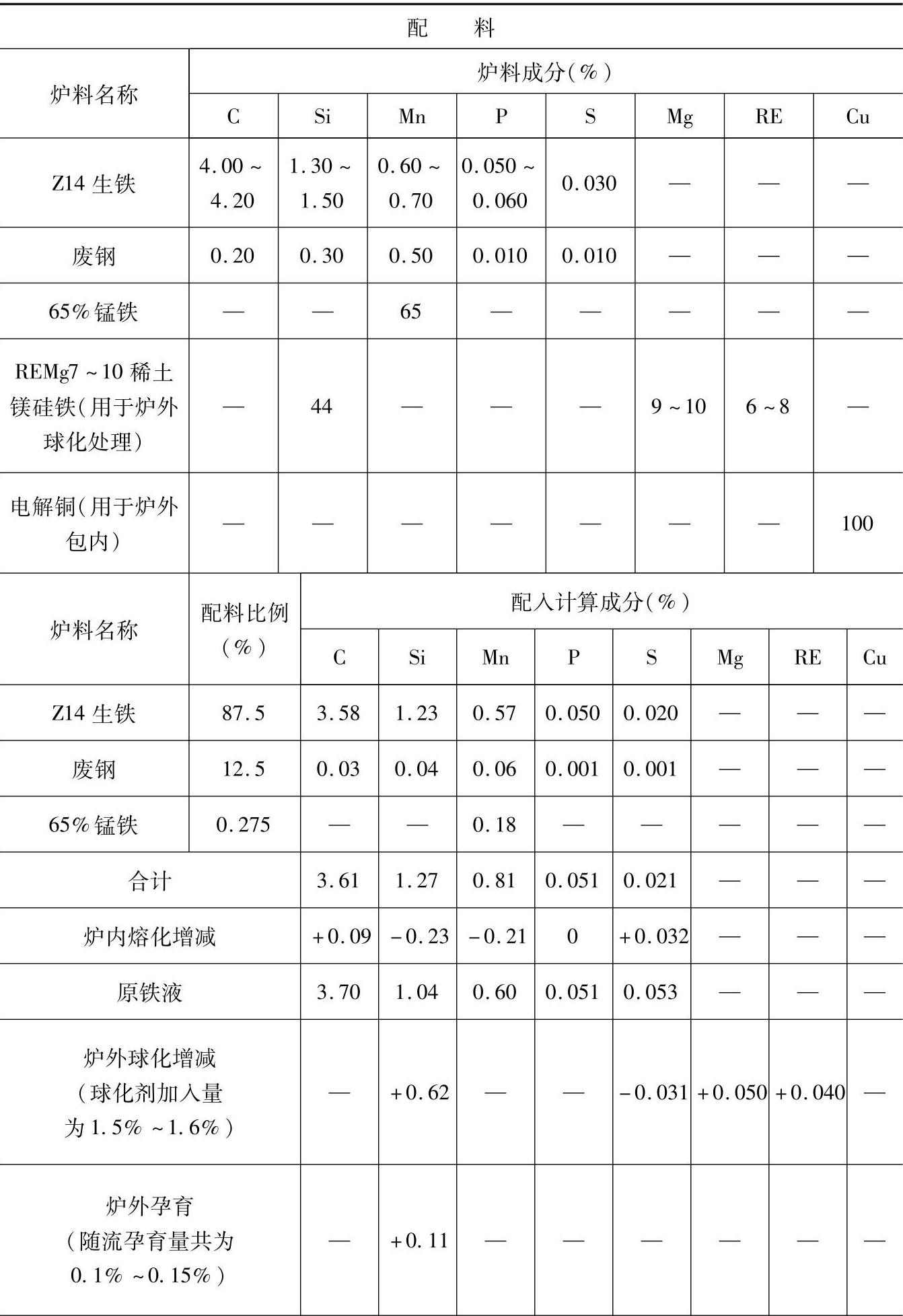

表1.2-91 QT600-3的（合金）球墨铸铁配料

（续）

（续）

注：1.采用熔炼炉类型：二层大间距风嘴中央送风冷风冲天炉，炉内熔化元素增减率：碳增加2.5%、硅烧损16%～20%、锰烧损24%～28%、磷不变、硫增加120%～180%。

2.炉前球化处理方式采用冲入法，采用REMg7～10的球化剂，加入量为1.5%～1.6%（质量分数）。

3.炉前孕育处理方式采用随流孕育，硅孕育量为0.1%～0.15%（质量分数）。孕育剂均为75%硅铁，孕育剂加入量应将硅孕育量除以0.75。

4.另外，还需在炉前包内加入1%的电解铜。

5.炉外球化孕育处理吸收率：硅增加90%、镁增加30%～40%、稀土增加35%～40%、铜增加100%，去硫率为-（50%～60%）。

6.炉前采用φ20mm圆柱形试棒，浇注后速冷敲断后用肉眼观察，再进行炉前金相检查，确定球化程度。

7.C元素化验样品均为薄片取样。

8.各成分含量、配料比例和加入量皆指质量分数。

9.本配料还适用于塑料机械中要求合金球墨铸铁QT600-3（含Cu）的铸件，特别适用于块板状结构，如前模板、后模板等，对其他机械的合金球墨铸铁QT600-3的铸件也适用。
