配料实例458

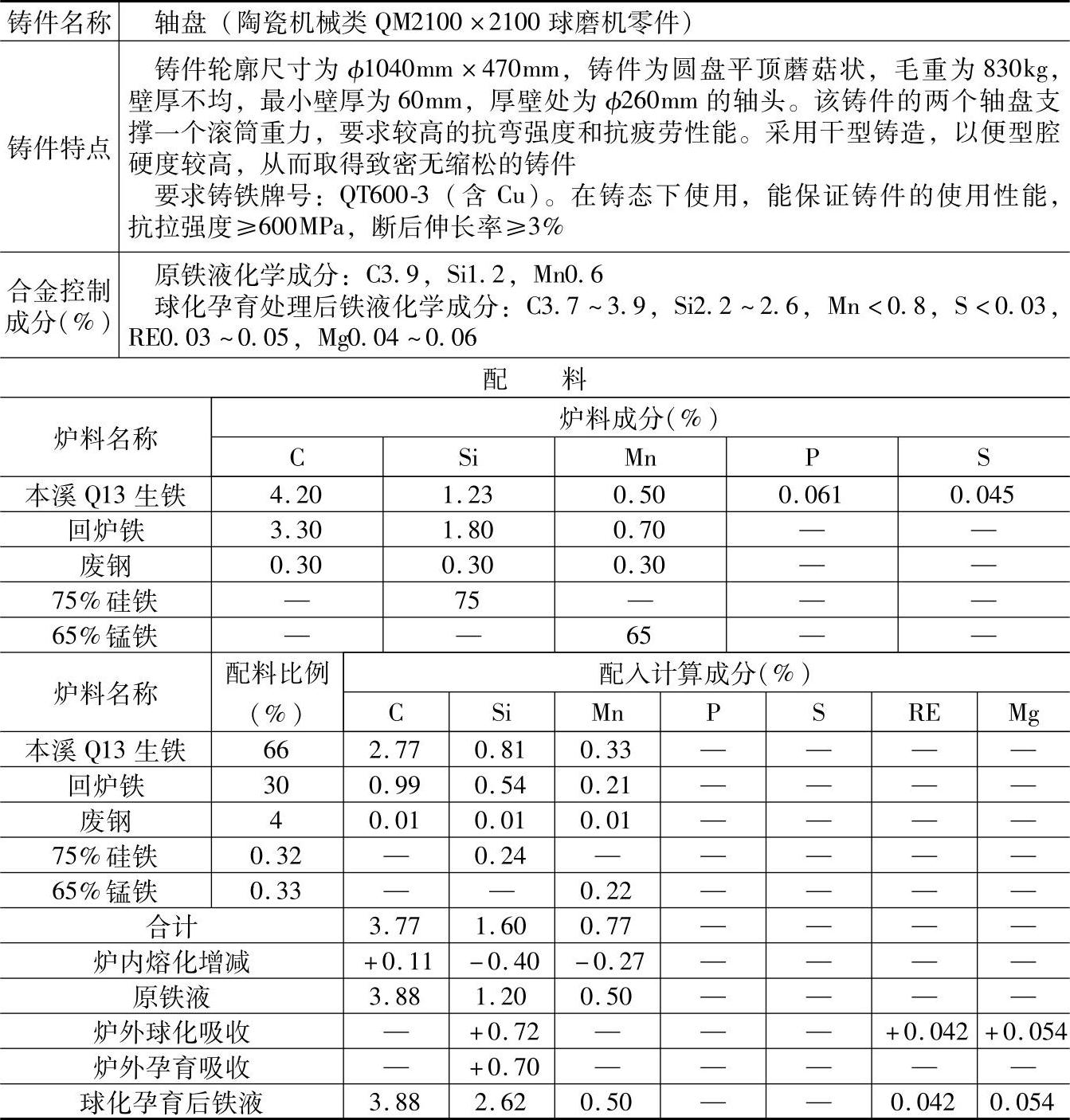

表1.2-93 QT600-3的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：中央送风热风炉胆冲天炉，熔化率为3t/h，炉内硅烧损25%、锰烧损30%、碳增加3%。

2.炉前球化处理采用堤坝式包内冲入法，球化剂为稀土镁REMg7～8合金，加入量为1.6%（质量分数）；孕育处理采用两次孕育，大孕育剂方式，孕育剂为75%硅铁，加入量为1.0%（质量分数）。

3.球化处理中，碳有烧损，Mg吸收率为60%；孕育处理中，硅烧损10%。

4.用楔形试样做化学成分、力学性能和金相检查，炉前靠三角试片的收缩状态及断口情况和响声来大约判断球化处理合格与否。

5.检测结果：

化学成分（%）：C3.6%，Si2.32，Mn0.66，S0.034，RE0.032，Mg0.04；

力学性能：抗拉强度为588MPa，断后伸长率为10%。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于陶瓷机械中要求球墨铸铁QT600-3的铸件，如液压沥泥机的活塞、水碾机的弯梁及一些齿轮铸件等。
