配料实例466

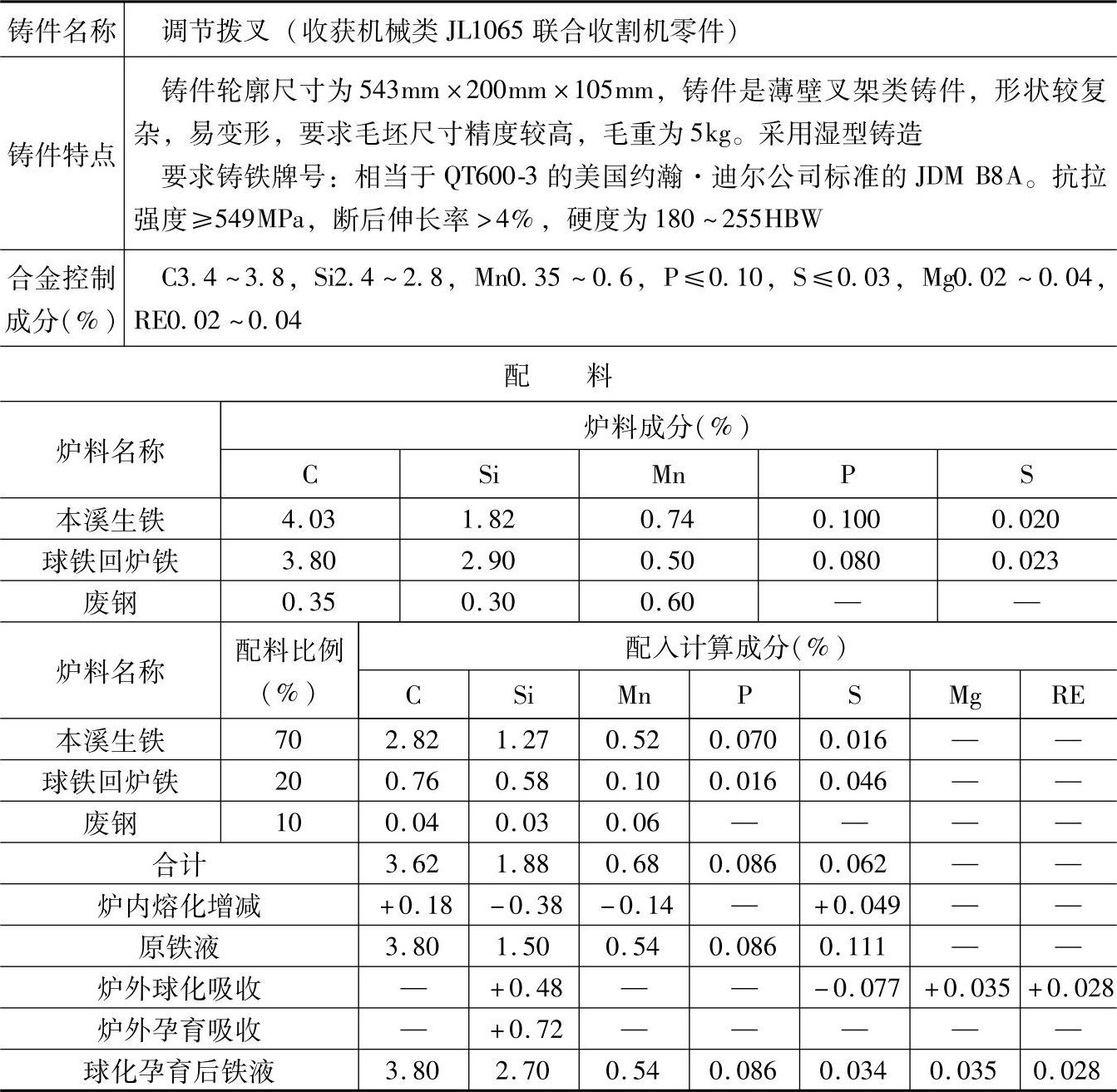

表1.2-101 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、硫增加80%、磷不变。

2.炉前用苏打粉脱硫，保证球化效果。球化处理用稀土硅铁镁合金，加入量为1%～5%（质量分数），硅吸收率为80%，镁和稀土吸收率为35%，脱硫率为70%；孕育处理用75%硅铁，加入量为1.2%（质量分数），硅吸收率为80%。

3.炉前，观察三角试片的断口颜色、形状、晶粒大小、缩凹深度，以确保球化效果。

4.检测结果：

化学成分（%）：C3.7，Si2.7，Mn0.47，P0.085，S0.027，RE0.040，Mg0.045；

力学性能：抗拉强度为588MPa，断后伸长率为4.2%，硬度为201HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中要求美国JDM B8A球墨铸铁的链轮、长杆、轮壳等铸件。
