配料实例467

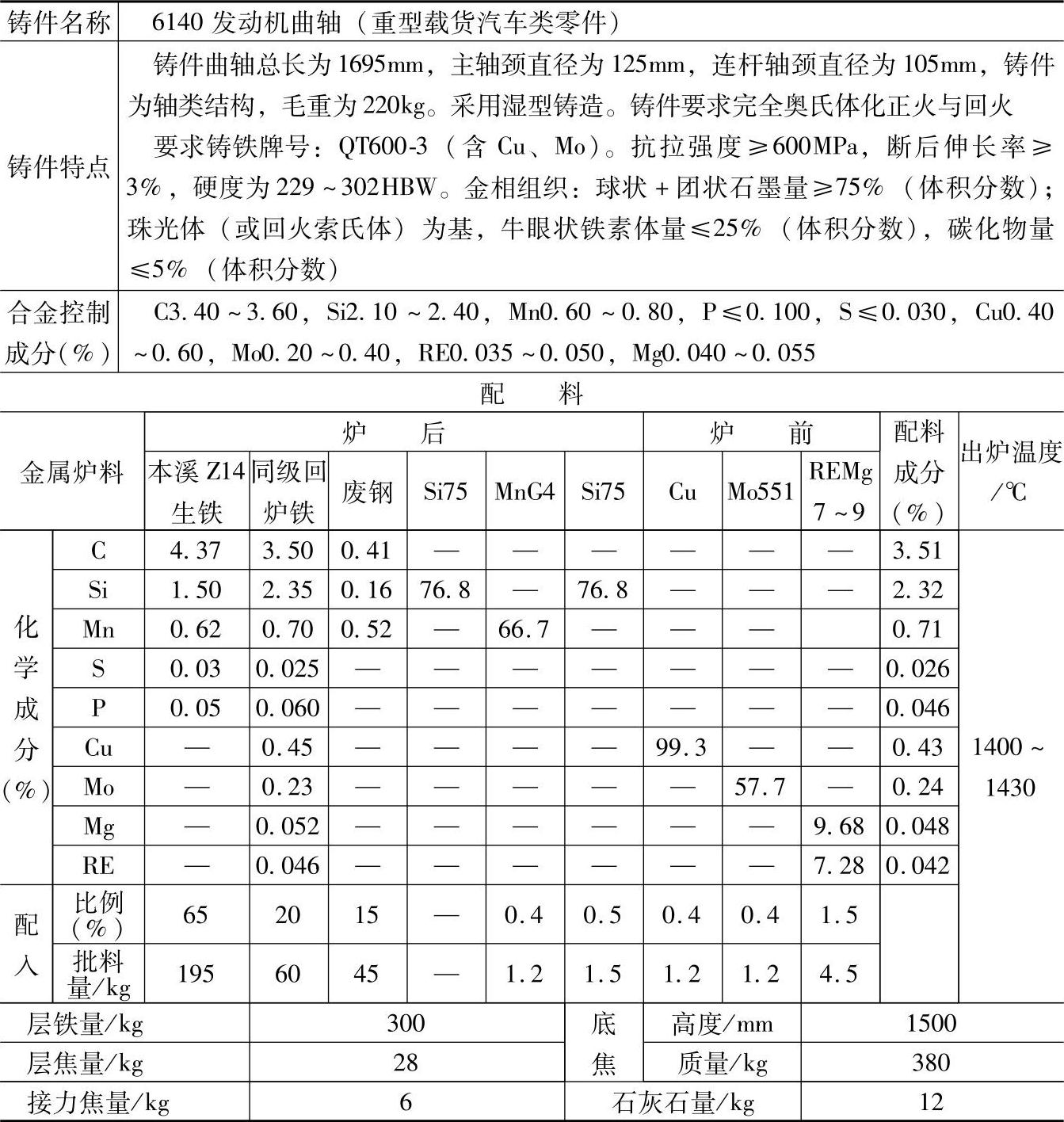

表1.2-102 QT600-3的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口热风冲天炉，熔化率为4t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加90%、磷不变。

2.炉前，外加纯铜和钼铁。球化处理用稀土镁合金，加入量为1.5%（质量分数）；孕育处理用75%硅铁，加入量为0.5%（质量分数）。

3.检测结果：

化学成分（%）：C3.43，Si2.22，Mn0.68，P0.055、S0.031，Cu0.41，Mo0.22，RE0.047，Mg0.052；

力学性能：抗拉强度为809MPa，断后伸长率为3.6%，硬度为262HBW；

金相组织：球状+团状石墨量≥85%（体积分数），球径小；珠光体量约为85%（体积分数），余为牛眼状铁素体，碳化物量<1%（体积分数）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于重型载货汽车中要求球墨铸铁QT600-3的铸铁件，如进排气摇臂、喷油摇臂、连杆、凸轮轴、风扇支架、空压机曲轴、空压机曲轴、空压机进气阀座等铸件。
