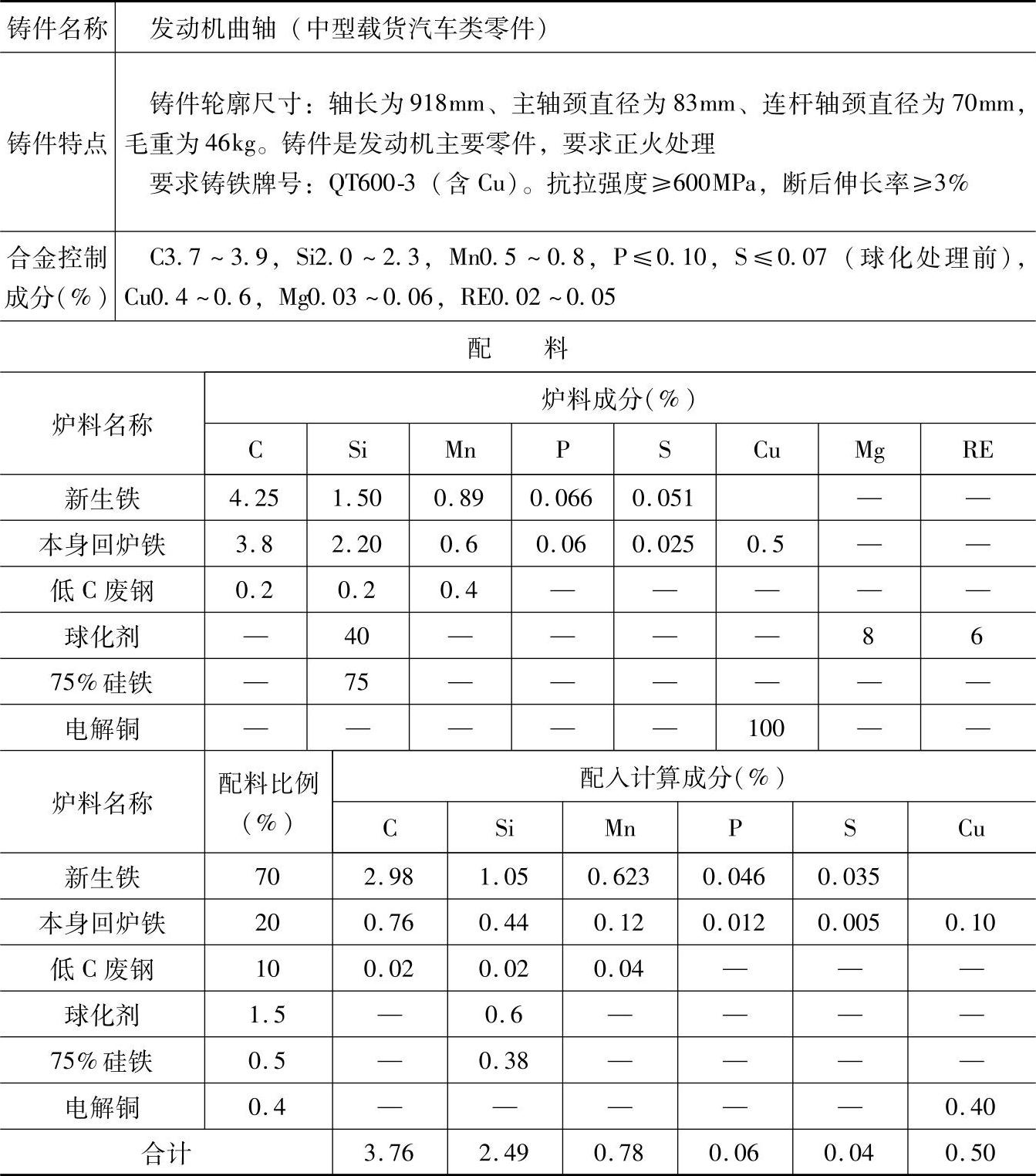

表1.2-103 QT600-3的（合金）球墨铸铁配料
注：1.采用熔炼炉类型：三排小风口热风冲天炉，炉内硅烧损10%～15%、锰烧损15%～20%。
2.炉前，球化处理采用稀土镁合金，孕育处理采用75%硅铁。
3.铜放在包底冲入。
4.各成分含量和配料比例皆指质量分数。
5.本配料在用于中型载货汽车中其他要求球墨铸铁QT600-3的小型铸件时，可不加Cu，把硅的要求含量提高到2.5%～2.7%，配料中把硅的计入含量提高到2.85%。
