配料实例469

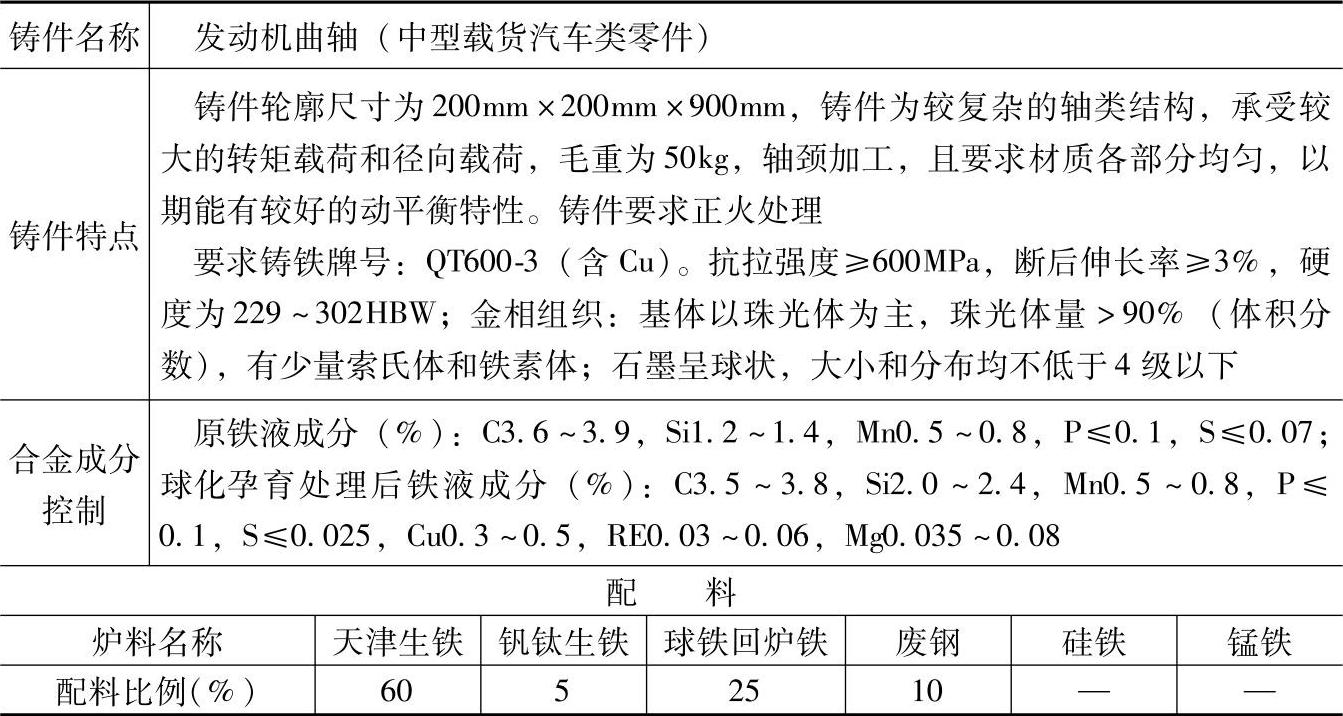

表1.2-104 QT600-3的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳基本不变、硅烧损12%～14%、锰烧损15%～18%、硫增加70%～90%。

2.炉前，外加纯铜。球化处理用稀土镁合金，加入量为1.7%（质量分数）；孕育处理用75%硅铁，加入量为0.5%（质量分数）。

3.炉前，还需加入适量苏打粉和食盐，以便更好地脱硫、清渣。

4.检测结果：

化学成分（%）：C3.65，Si2.33，Mn0.62，P0.047，S0.018，Cu0.4，RE0.044，Mg0.058；

力学性能：抗拉强度为630MPa，断后伸长率为5.4%，硬度为243HBW；

金相组织：石墨呈球状2级，石墨长度2级，基体以珠光体为主，珠光体量≈95%（体积分数），余为铁素体，磷共晶和碳化物量<0.5%（体积分数）。

5.各成分含量和配料比例皆指质量分数。
