配料实例578

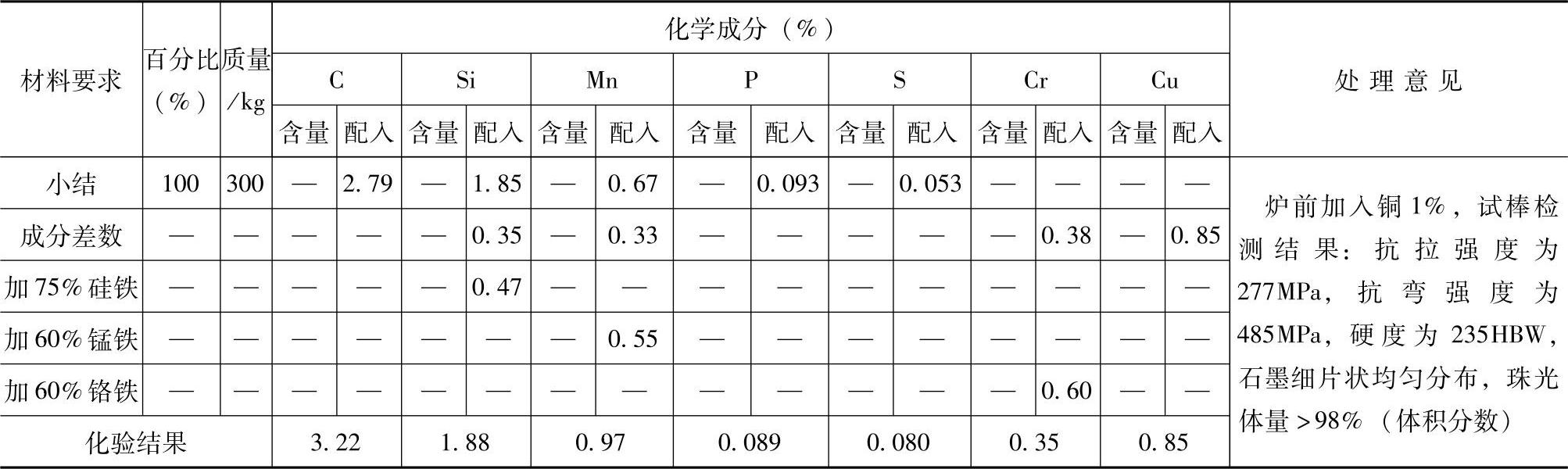

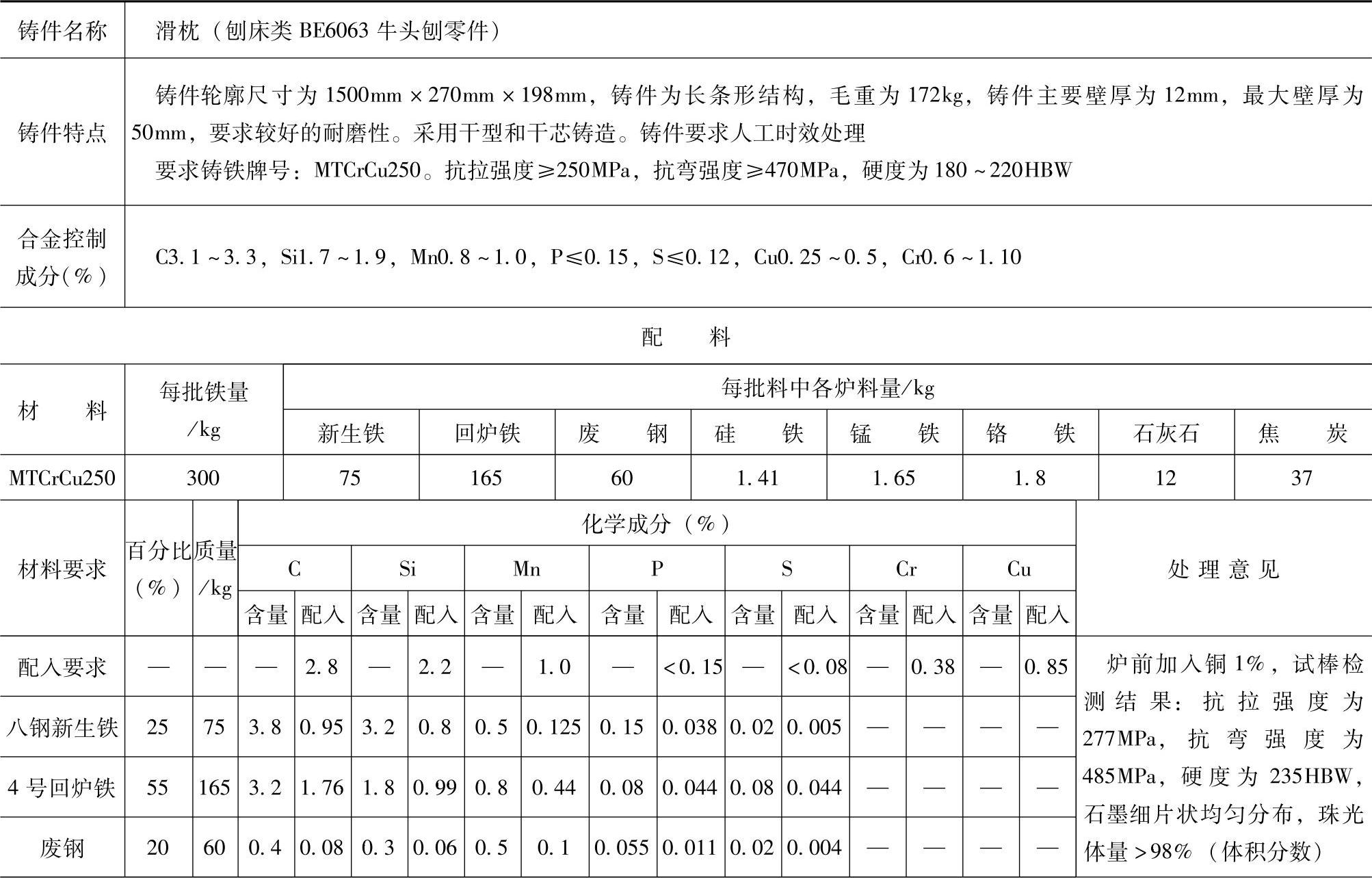

表1.5-35 含Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为3t/h，炉内硅烧损12%、锰烧损18%。

2.铬在炉后用铬铁形式加入，铜在炉前铁液槽冲入，用75%硅铁作孕育处理，炉前用三角试片检验白口大小，控制白口宽度为3～4mm。

3.检测结果：

化学成分（%）：C3.22，Si1.88，Mn0.97，P0.089，S0.080，Cr0.35，Cu0.85；

力学性能：抗拉强度为277MPa，抗弯强度为485MPa，硬度为235HBW；

金相组织：细片状石墨，均匀分布。珠光体量>98%（体积分数）。

4.各成分含量配料比例皆指质量分数。

5.本配料还适用于刨床中要求耐磨铸铁MT CrCu250的其他铸件，如横梁各种套、插杆、滑块等，要求金相组织中珠光体量>95%（体积分数）。

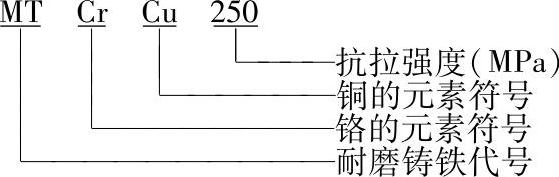

6.MTCrCu250的主要含义如下：
