配料实例579

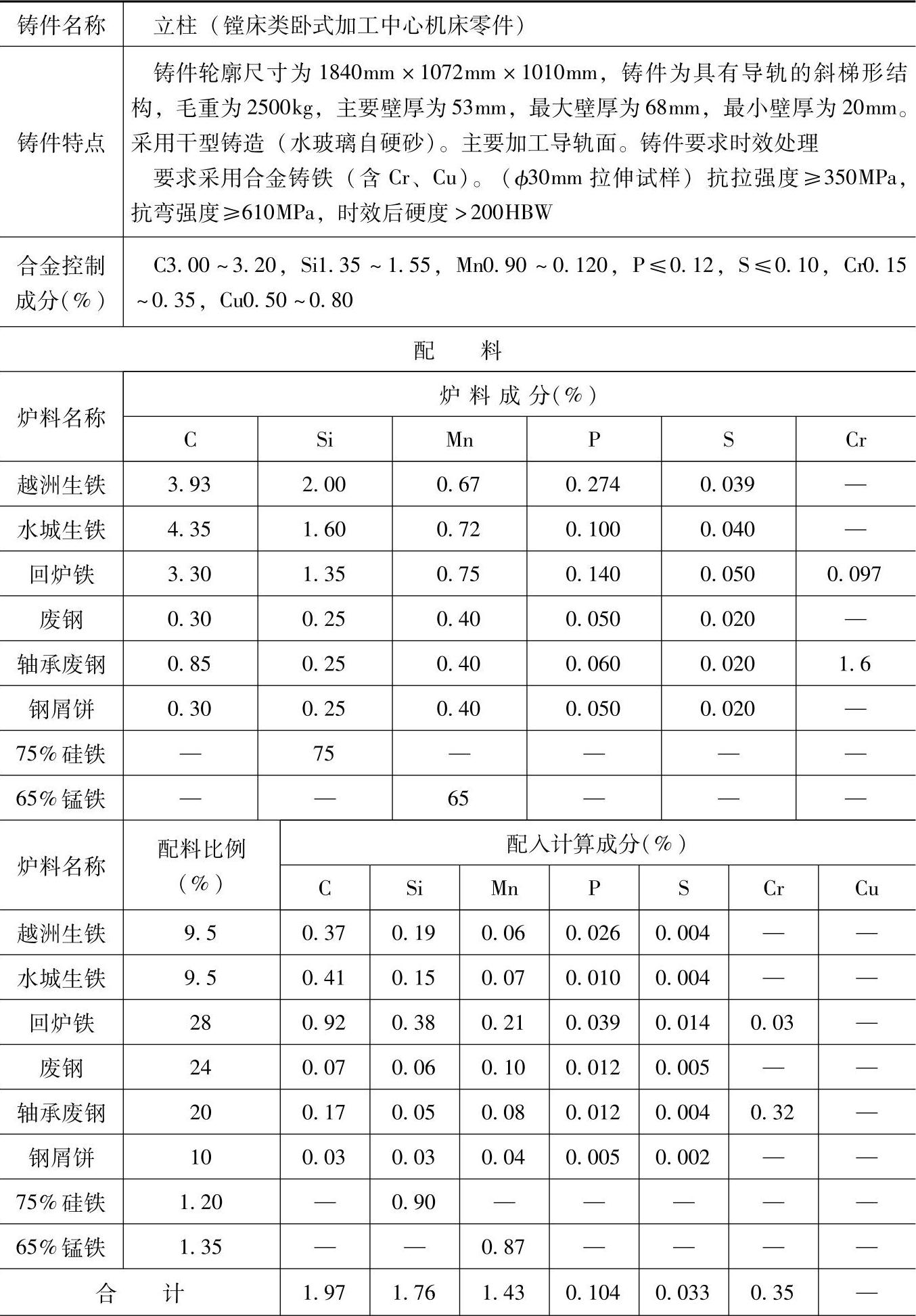

表1.5-36 含Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排中间距（500～590mm）冷风冲天炉，熔化率为5t/h，炉内碳增加59%、硅烧损25%、锰烧损35%、硫增加75%、磷不变、铬烧损11%。

2.炉外孕育处理：100kg铁液加75%硅铁0.23kg，吸收率为80%；加24%硅钙0.23kg，吸收率为60%。加入电解铜0.6kg。

3.炉前用三角试片检验三角白口大小，控制铁液成分。

4.检测结果：力学性能：抗拉强度为382.2MPa，挠度为4mm。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于加工中心（THK4680）的床身、拖板、工作台等铸件。
