配料实例580

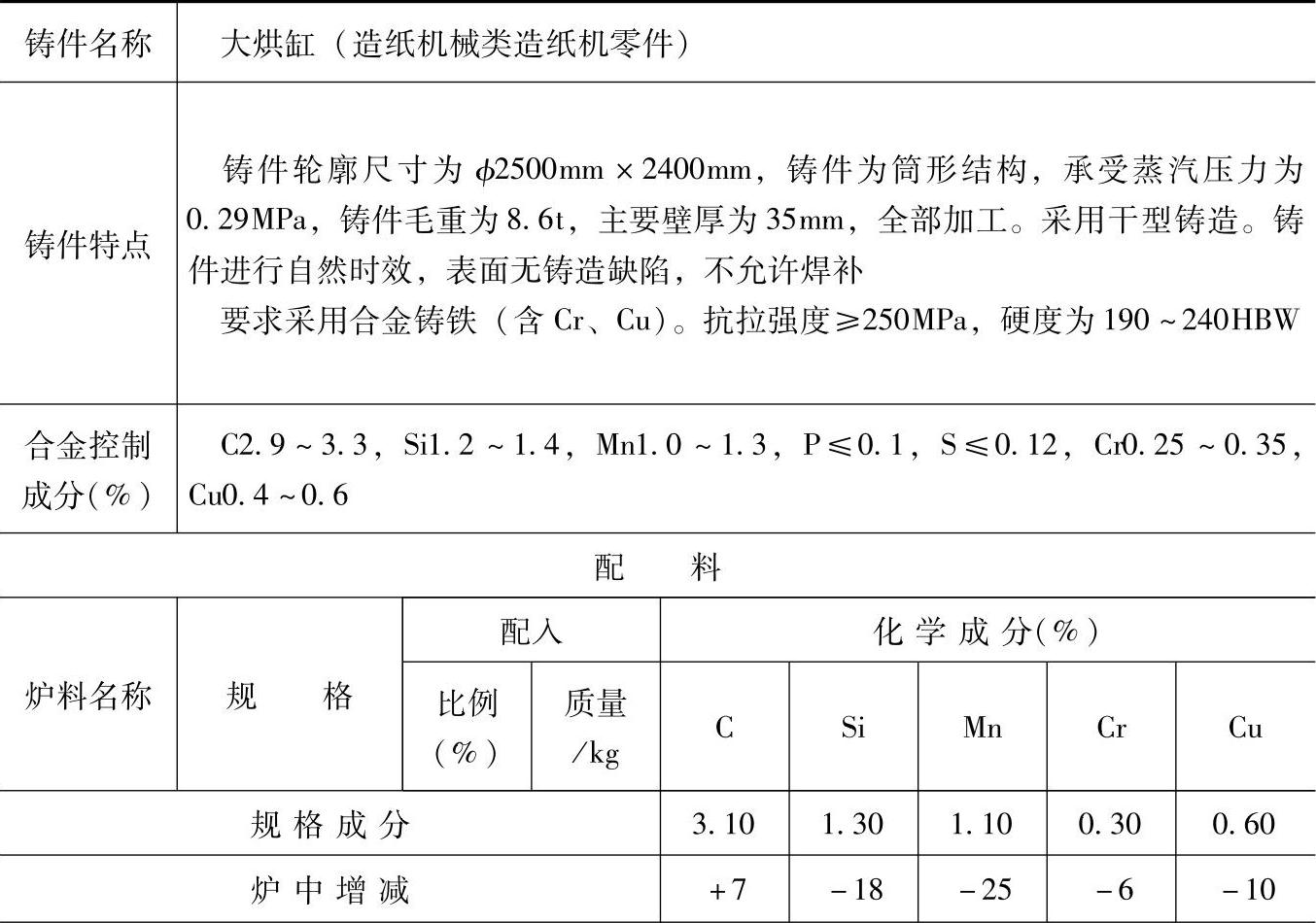

表1.5-37 含Cr、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加7%、硅烧损18%、锰烧损25%、铬烧损6%、铜烧损10%。

2.炉前用三角试片观察白口大小，用75%硅铁调整白口宽度。

3.检测结果：

化学成分（%）：C3.12，Si1.29，Mn0.94，P0.061，S0.104，Cr0.248，Cu0.435；

力学性能：抗弯强度为502MPa，缸面硬度为207HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中的大烘缸盖、大牙轮等铸件。
