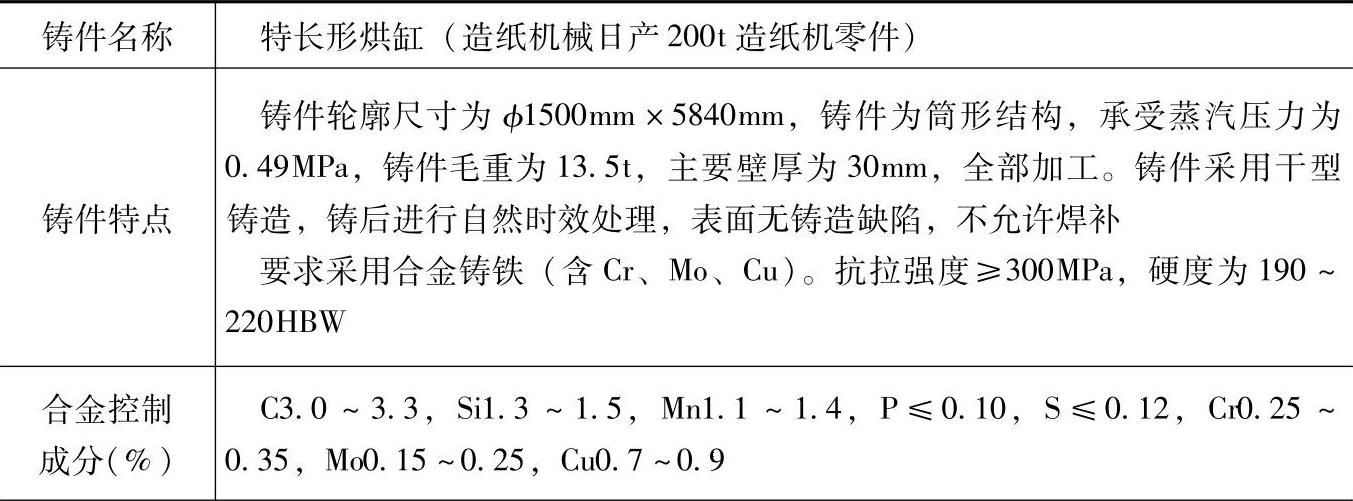

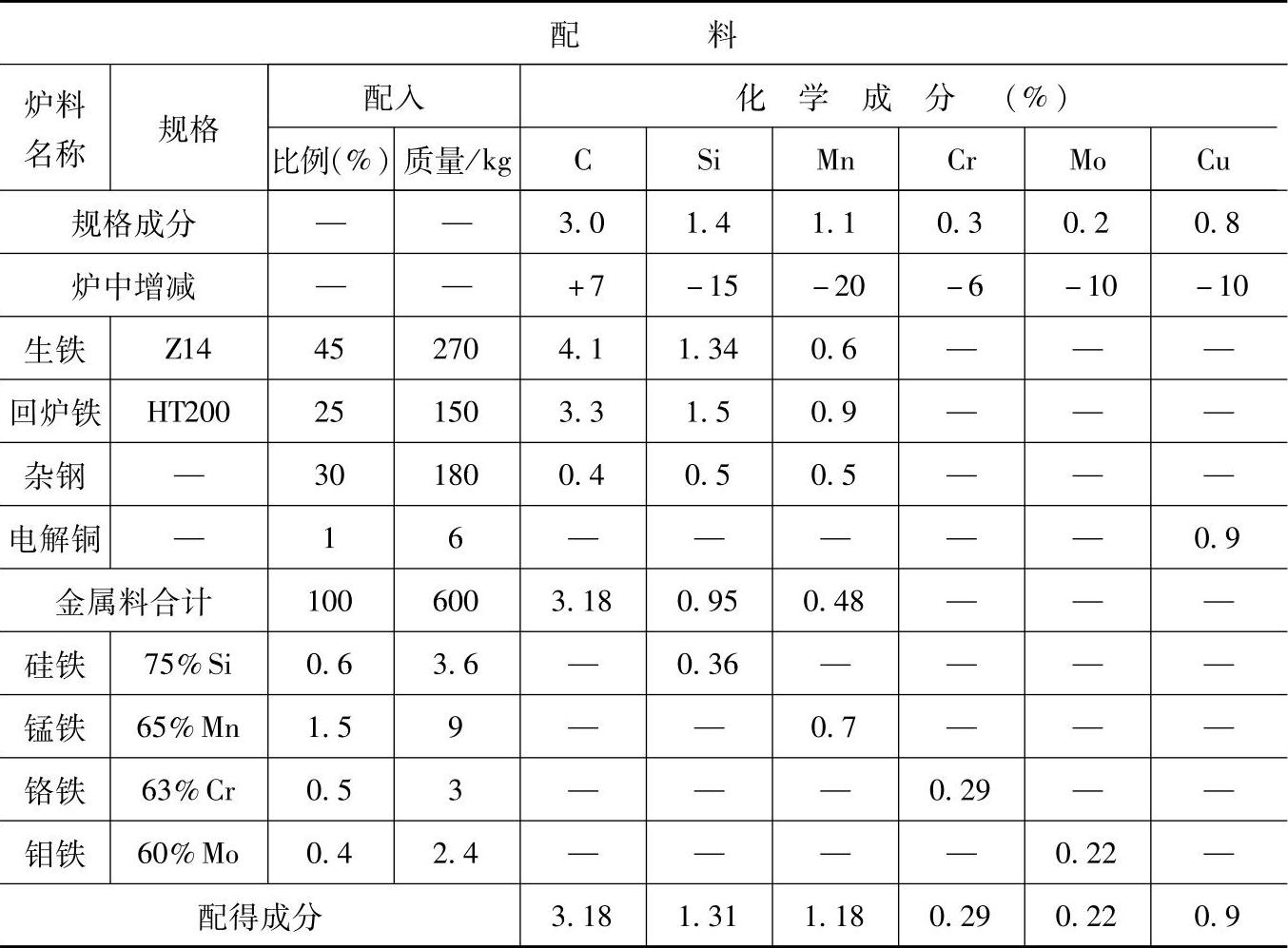

表1.5-52 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料
（续）
注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加7%、硅烧损18%、锰烧损20%、铬烧损6%、钼烧损10%、铜烧损10%。
2.炉前用三角试片观察白口大小。
3.检测结果：抗拉强度为285MPa，缸面硬度为214HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于造纸机械中φ3000mm以上的烘缸和壁厚大于50mm的重要部件。
