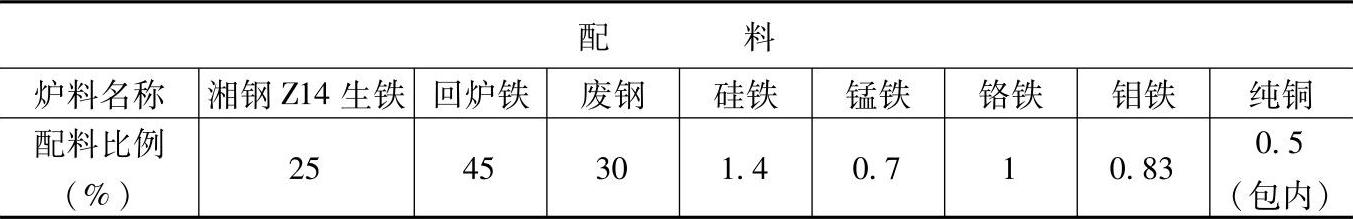

表1.5-53 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料
（续）
注：1.采用熔炼炉类型：热风三节炉，熔化率为0.5t/h，炉内增碳严重、硅烧损15%左右、锰烧损15%左右。
2.炉前，将纯铜块加入包中，加入量为0.5%（质量分数），并搅拌均匀。
3.检测化学成分（%）：C2.82，Si2.2，Mn1.00，P0.15，S0.07，Cr0.6，Mo0.4，Cu0.5。
4.各成分含量和配料比例皆指质量分数。
