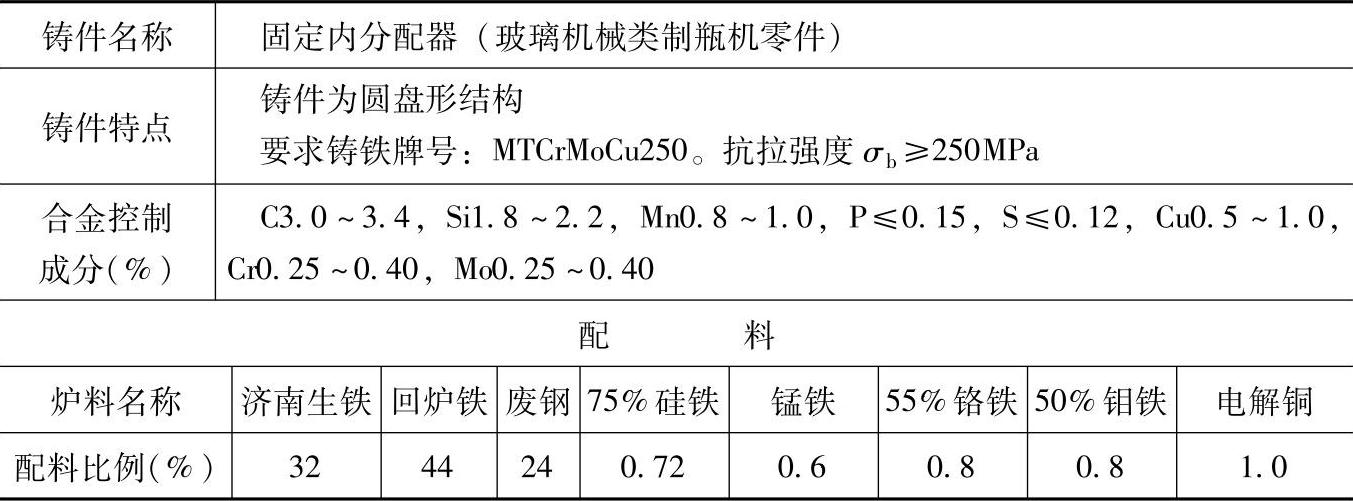

表1.5-55 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料
注：1.采用熔炼炉类型：多排小风口曲线炉膛炉胆热风冲天炉，炉内硅烧损20%、锰烧损20%～25%。
2.炉前，铬铁和钼铁由出铁槽加入，铬铁含Cr55%，钼铁含Mo50%，粒度均为3～6mm，预热，加入量分别为0.8%（质量分数）。电解铜块小于0.5kg，加入量为1.0%（质量分数）。炉前要充分搅拌，并用三角试片检验，控制白口宽度为3～6mm。
3.MTCrMoCu250的主要含义见配料实例597注。
