配料实例600

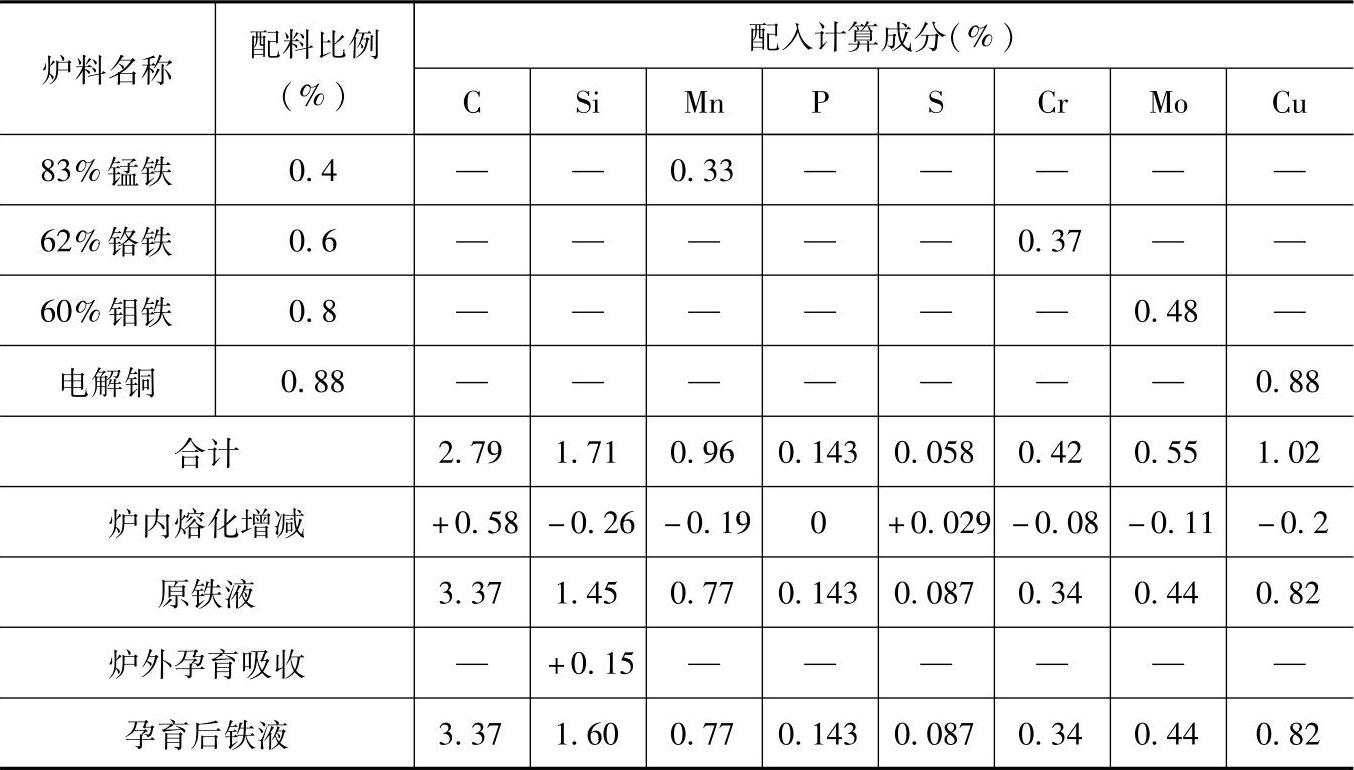

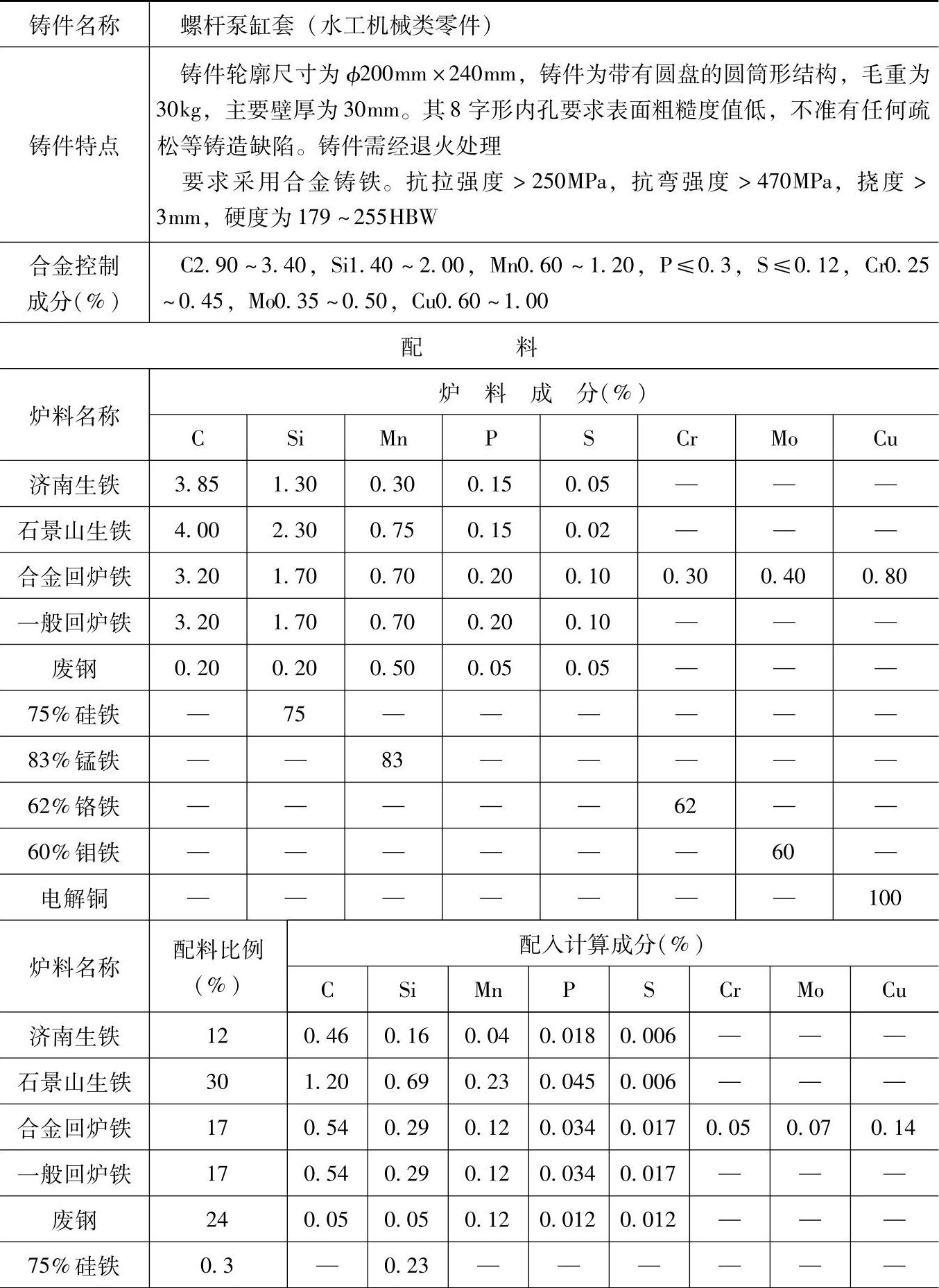

表1.5-57 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排小风口热风冲天炉，炉内碳增加20%、硅烧损15%、锰烧损20%、硫增加50%，铬烧损20%、钼烧损20%、铜烧损20%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.2%（质量分数），用三角试片检验三角白口大小，控制铁液成分。

3.检测结果：

化学成分（%）：C3.32，Si1.95，Mn0.86，P0.30，S0.072，Cr0.32，Mo0.30，Cu0.86；

力学性能：抗拉强度为265MPa，挠度为4.18mm，硬度为255HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水工机械中的气缸盖、活塞、缸套等铸件。
