配料实例599

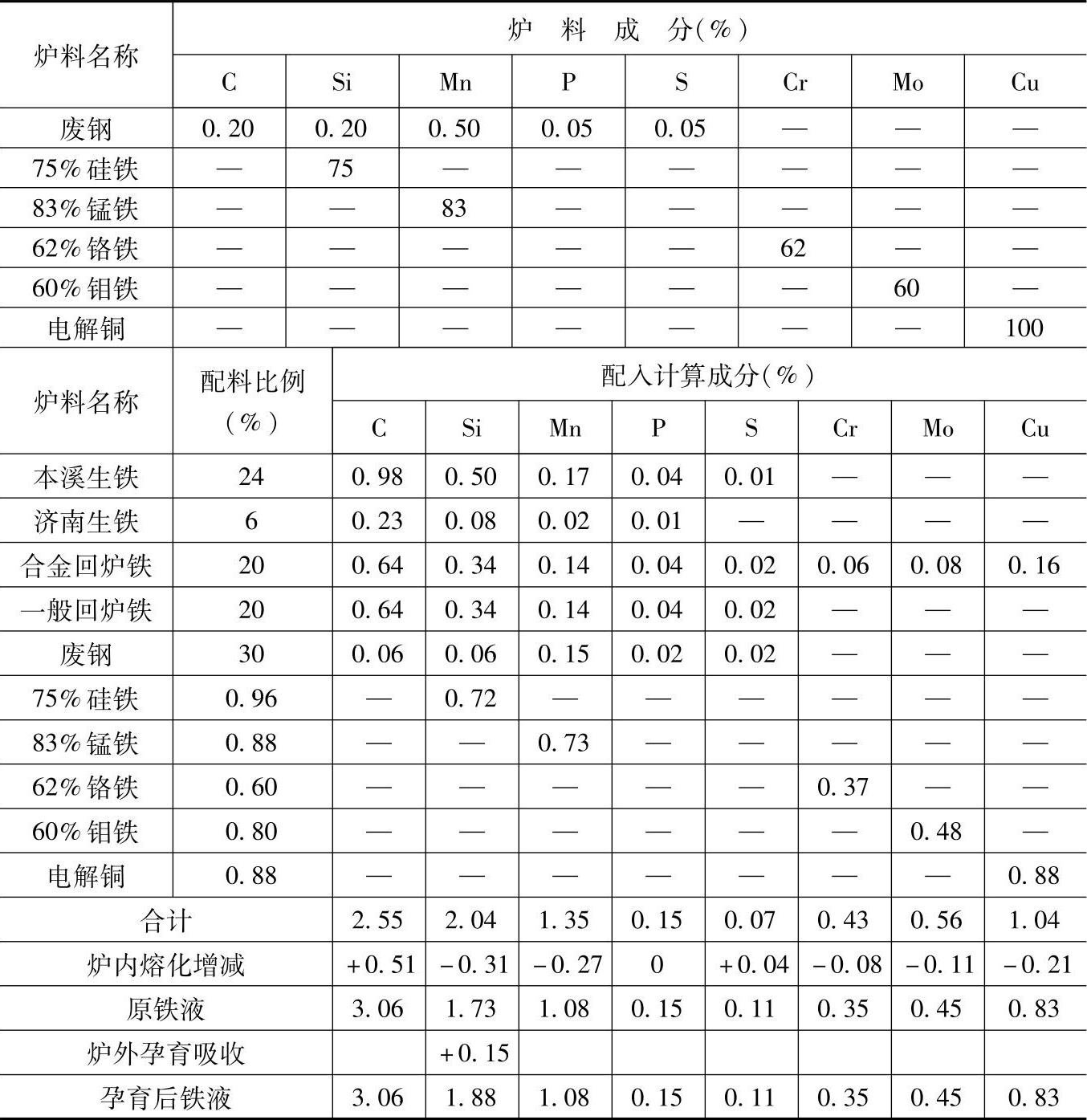

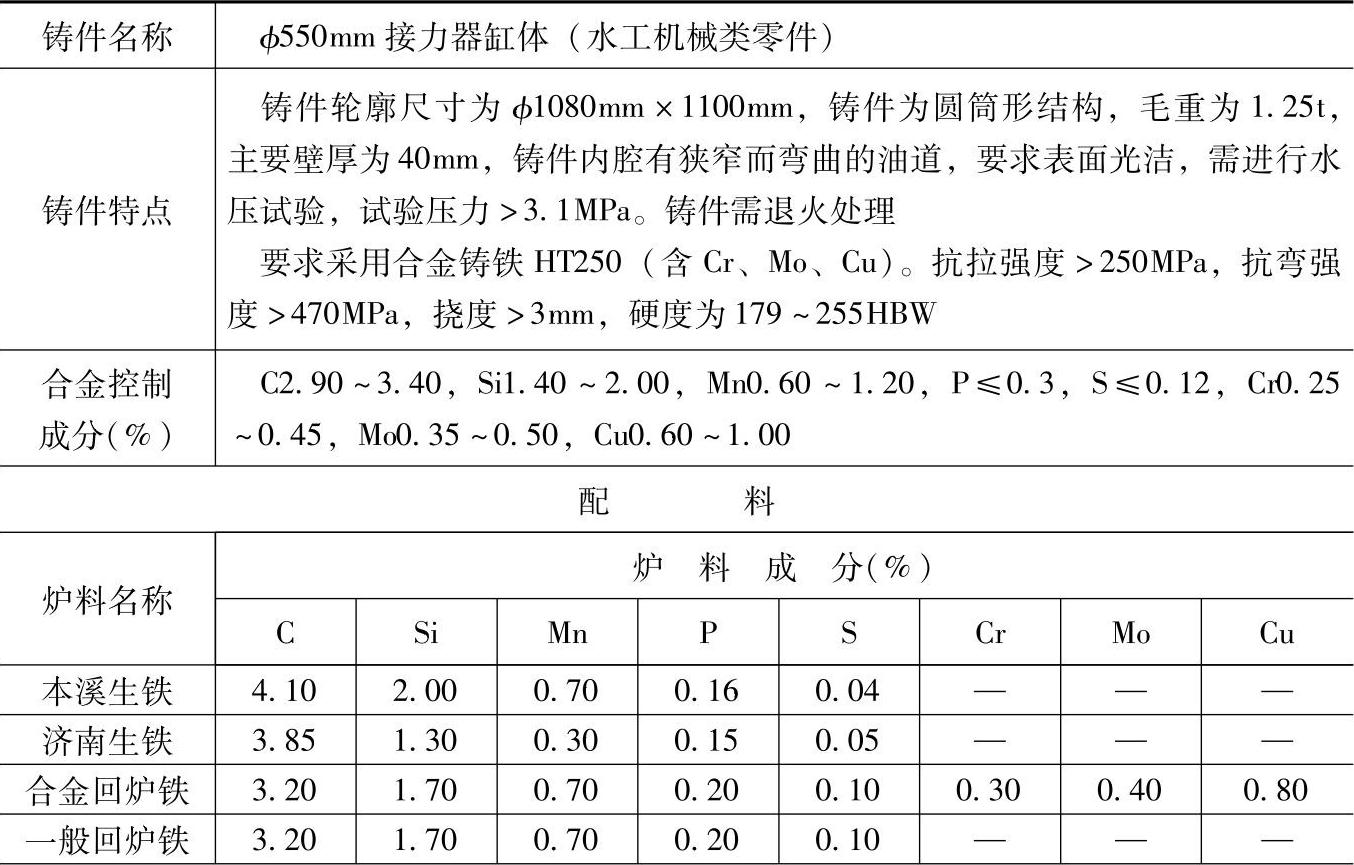

表1.5-56 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排小风口热风冲天炉，炉内碳增加20%、硅烧损15%、锰烧损20%、硫增加50%，铬烧损20%、钼烧损20%、铜烧损20%，磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.2%（质量分数），用三角试片检验三角白口大小，控制铁液成分。

3.检测结果：

化学成分（%）：C3.22，Si1.70，Mn0.73，P0.22，S0.072，Cr0.31，Mo0.53，Cu0.92；

力学性能：抗拉强度为307MPa，抗弯强度为590MPa，挠度为3.52mm，硬度为326HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水工机械中的各种水泵叶轮等铸件。
