配料实例601

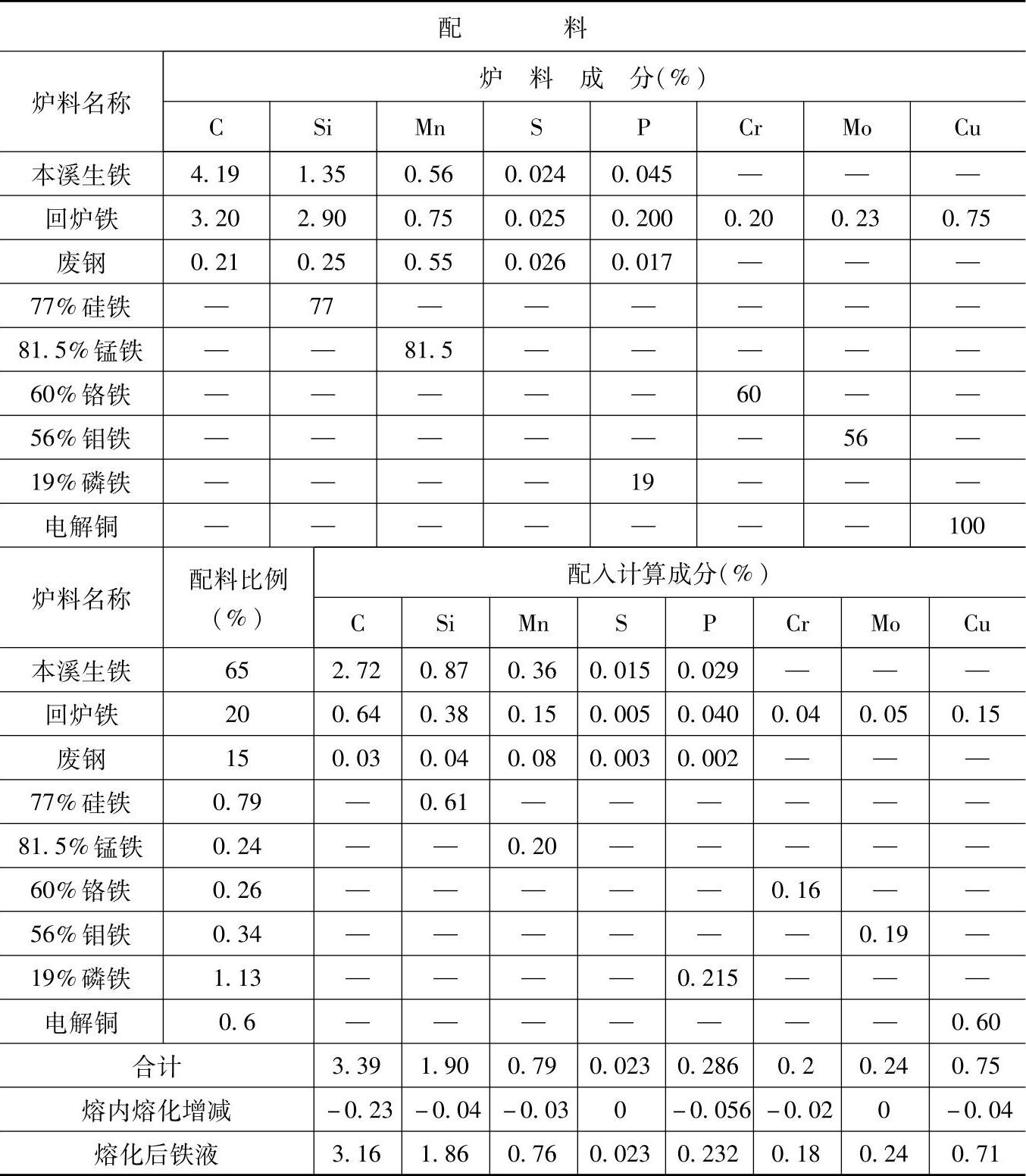

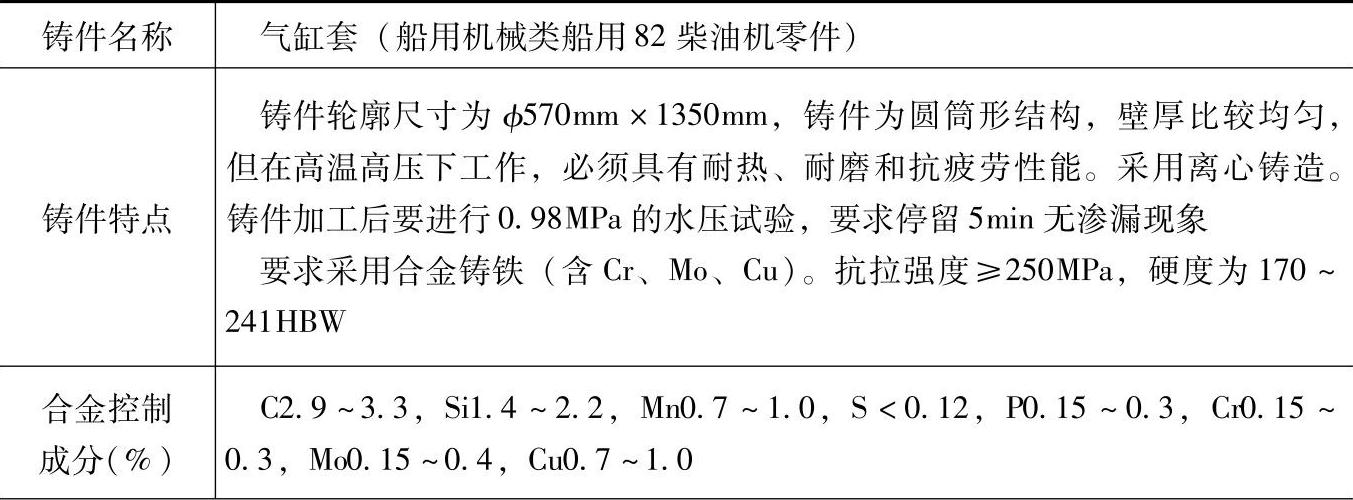

表1.5-58 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三相电弧炉，炉内碳烧损6.7%、硅烧损2%、锰烧损4%、磷烧损20%、铬烧损10%、铜烧损5%、硫不变、钼不变。

2.炉外采用77%硅铁进行孕育处理，根据白口大小而定，加入量为0.1%～0.3%(质量分数），孕育吸收率为75%左右。

3.炉前严格控制三角白口深度和浇注温度，一般白口宽度≥1mm。

4.检测结果：

力学性能：抗拉强度为265～294MPa，硬度为220～241HBW。

5.各成分含量和配料比例皆指质量分数。
