配料实例603

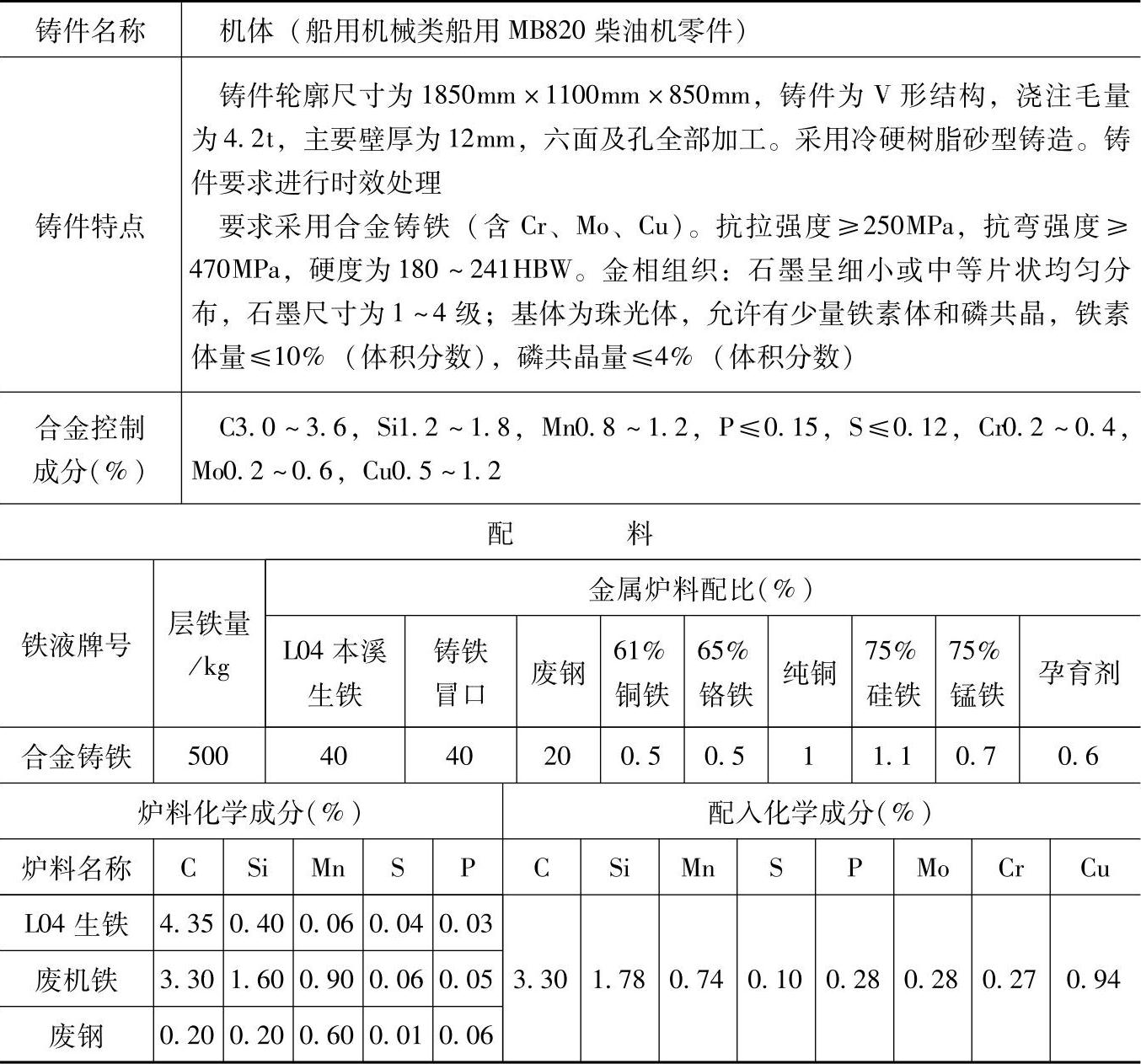

表1.5-60 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、铬烧损15%、钼烧损15%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.6%（质量分数），碳的吸收率为65%。严格控制三角白口宽度和浇注温度，三角白口宽度约为2mm。

3.检测结果：

化学成分（%）：C3.39，Si1.32，Mn0.91，P0.063，S0.078，Cr0.25，Mo0.26，Cu0.92；

力学性能：抗拉强度为355MPa，硬度为229HBW；

金相组织：枝晶片状石墨，石墨长为5～10μm，片状珠光体，二元磷共晶量为4%～5%（体积分数）。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于船用柴油机中的其他机体类铸件。
