配料实例605

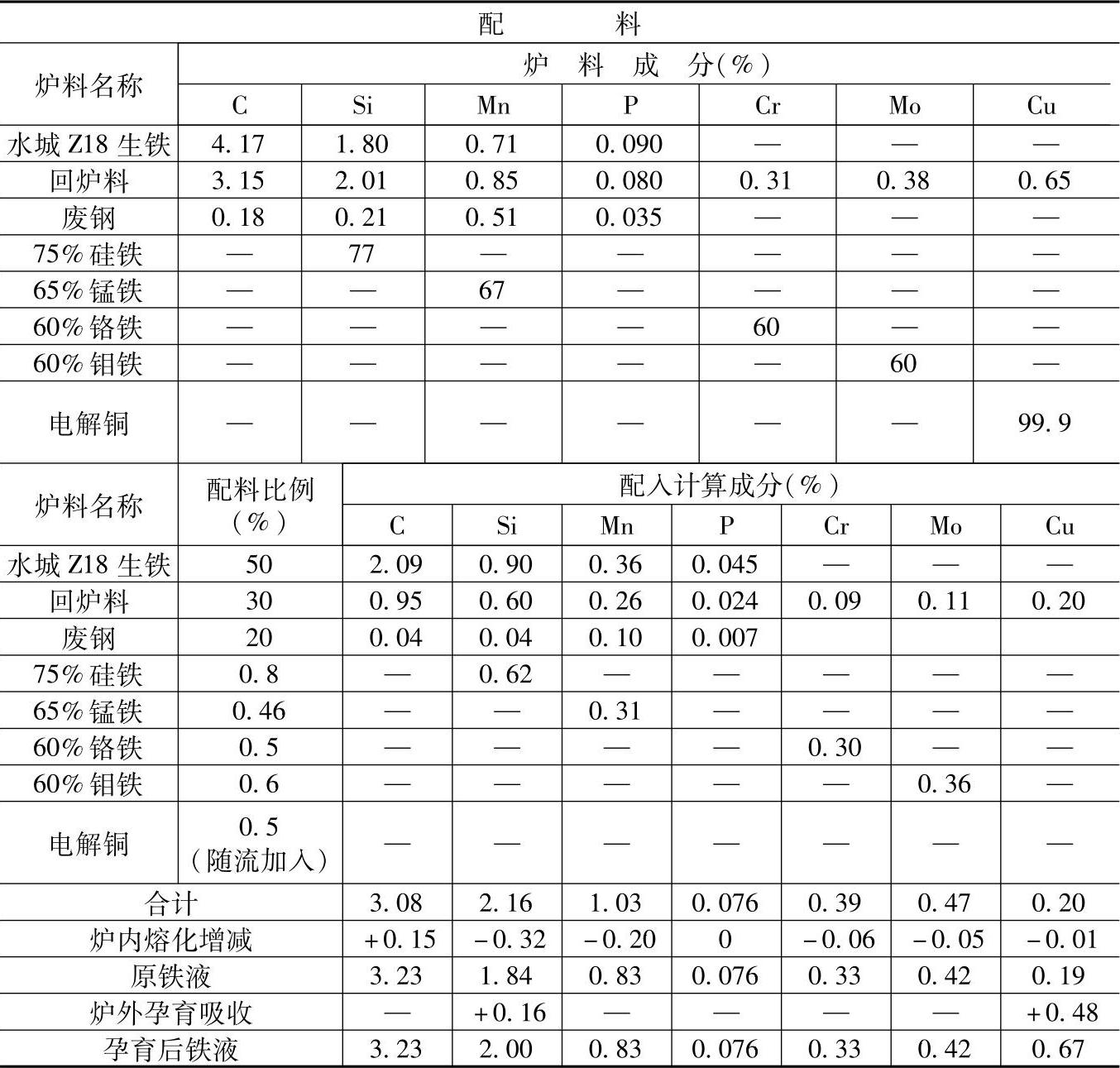

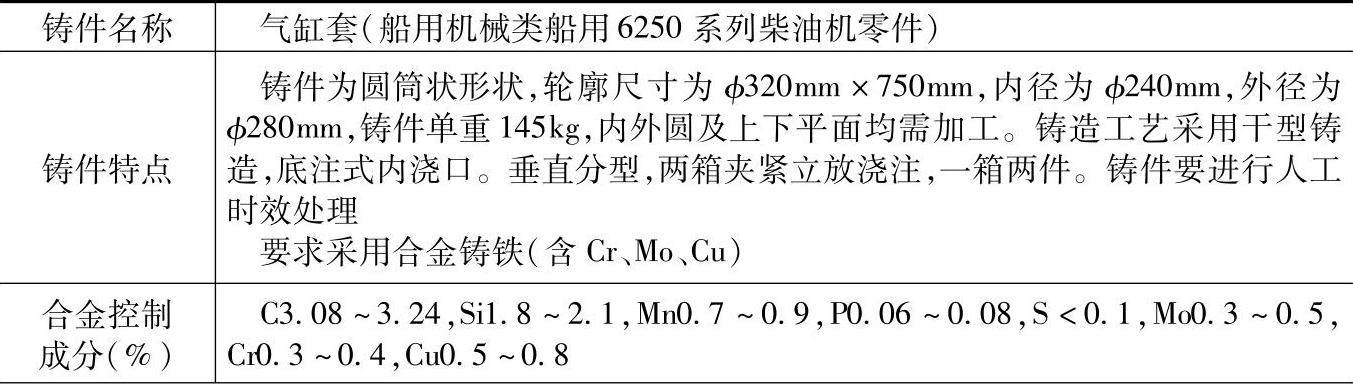

表1.5-62 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用5t双排大间距热风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加80%、钼烧损10%、铬烧损15%、铜烧损5%，电解铜条炉外吸收率约为95%。

2.炉前，出铁液后先浇几个三角试样，冷却后打断观其断面，根据断面情况，对铁液进行孕育处理调整。

3.炉前用75%硅铁进行孕育处理，加入量为0.3%（质量分数），Si的吸收率约为70%。

4.炉前，每炉浇注三个φ30mm的拉伸试样送检。

5.检测结果：

化学成分（%）：C3.11，Si2.01，Mn0.83，P0.068，S<0.01，Mo0.35，Cr0.37，Cu0.65；

力学性能：抗拉强度≥330MPa，硬度为210～250HBW；

金相组织：基体为珠光体，铁素体量<8%（体积分数），A型石墨，石墨尺寸为3～4级，分布均匀，无渗碳体，金相试样在拉伸试样拉断后截取。

6.各成分含量和配料比例皆指质量分数。
