配料实例604

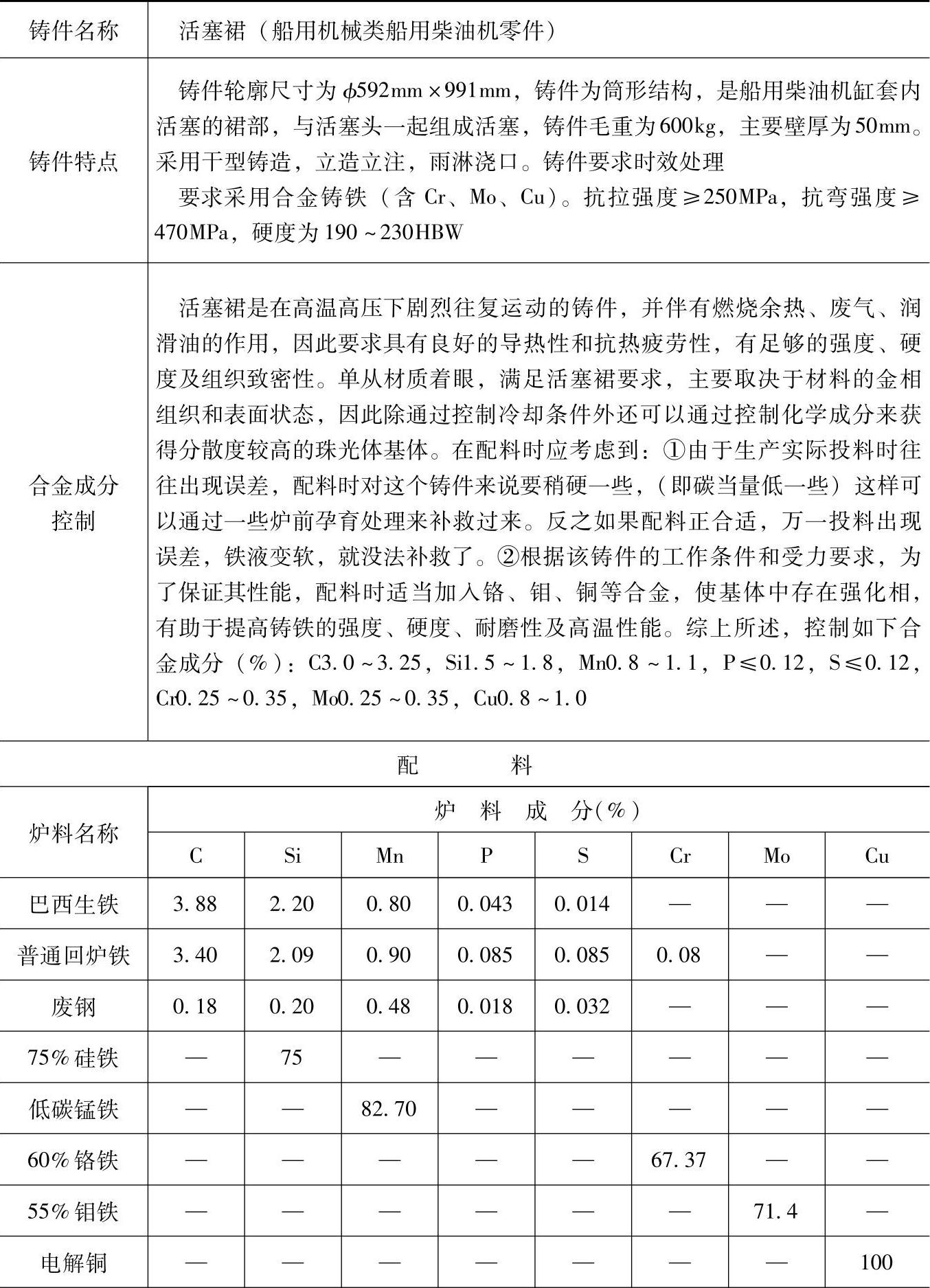

表1.5-61 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳增加28%、硅烧损23%、锰烧损24%、硫增加50%、铬烧损10%、钼烧损22%、铜不变、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁稍加孕育处理，加入量为0.1%～0.2%（质量分数），硅的吸收率约80%。

3.检测结果：

化学成分（%）：C3.15，Si1.57，Mn1.15，P0.05，S0.069，Cr0.30，Mo0.35，Cu1.03；

力学性能：抗拉强度为362MPa，硬度为225HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于船舶机械中要求合金铸铁（含Cr、Mo、Cu）的活塞环、活塞、导滑板、燃油泵本体、柴油机涡壳、缸盖、缸头、压缩机缸体、齿轮等铸件。
