配料实例606

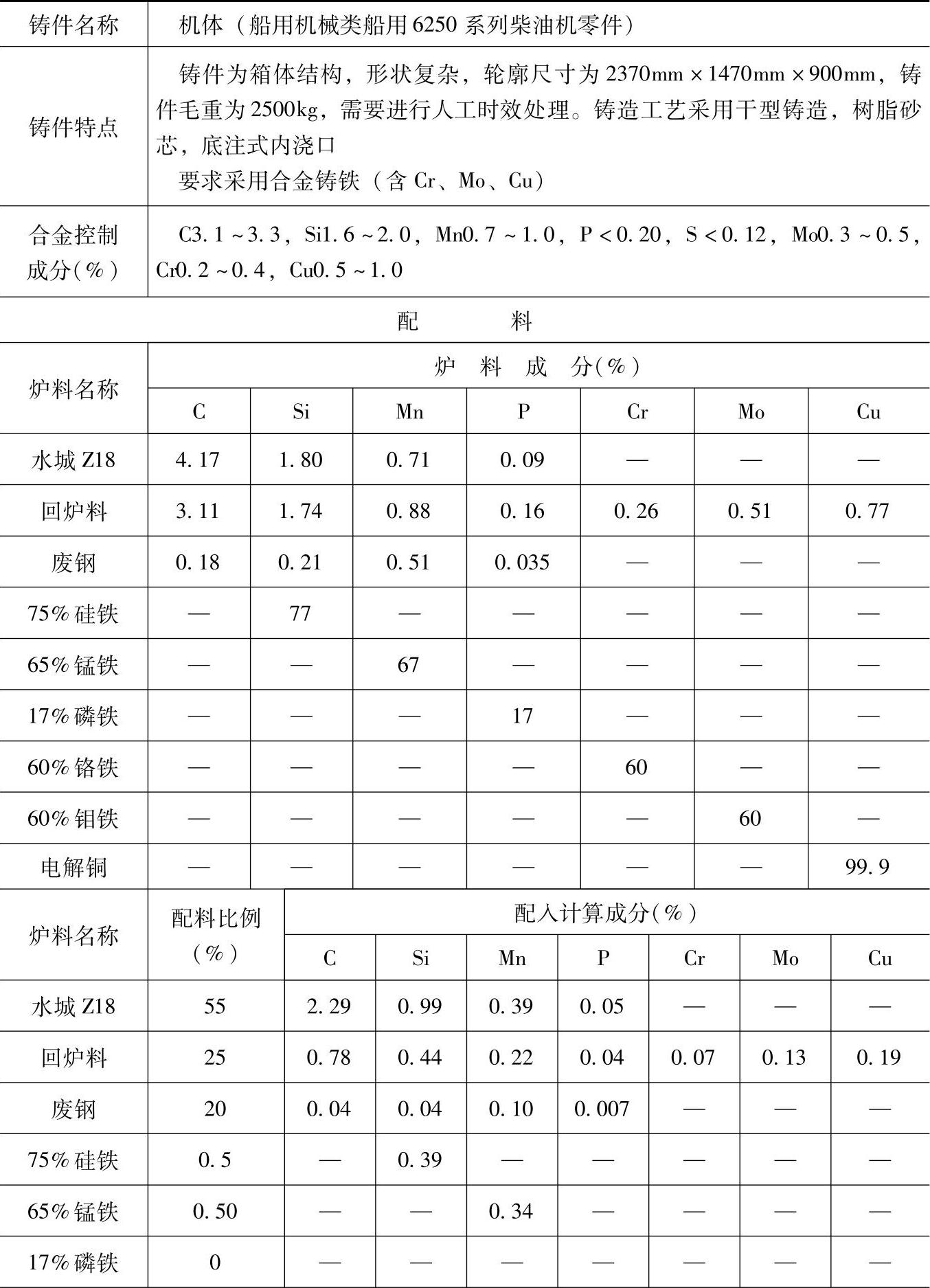

表1.5-63 含Cr、Mo、Cu的合金铸铁（耐磨铸铁）配料

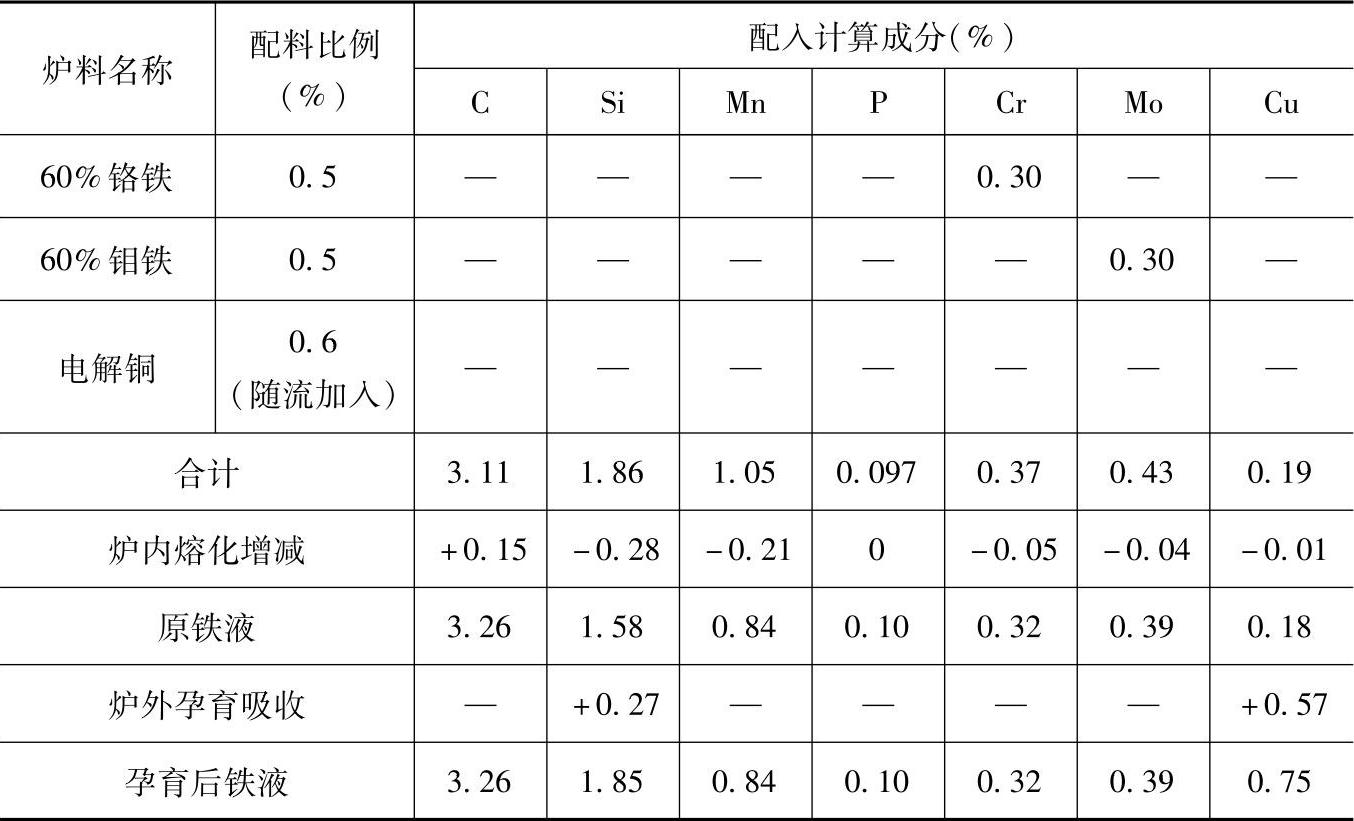

（续）

注：1.采用5t双排大间距热风冲天炉熔炼，炉内熔化元素增减率：碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加80%、铬烧损15%、钼烧损10%、铜烧损5%。电解铜板的吸收率约为95%。

2.炉外孕育处理：100kg铁液加75%硅铁0.5kg，硅的吸收率为70%。

3.炉前，孕育后先浇几个三角试样，冷却后打断观其断面，根据断面情况，对铁液孕育处理进行调整。要求试样断面呈灰色，组织致密，晶粒细小，试样尖端有少许白口，敲击时发出木头似的沉闷声响。

4.检测结果：

化学成分（%）：C3.17，Si1.74，Mn0.78，P0.14，S<0.1，Mo0.42，Cr0.41，Cu0.79；

力学性能：抗拉强度≥250MPa，抗弯强度≥400MPa，硬度为200～250HBW；

金相组织：基体为珠光体，铁素体量<10%（体积分数），A型石墨，石墨长度3～4级，分布均匀，无渗碳体。

5.各成分含量和配料比例皆指质量分数。
