配料实例634

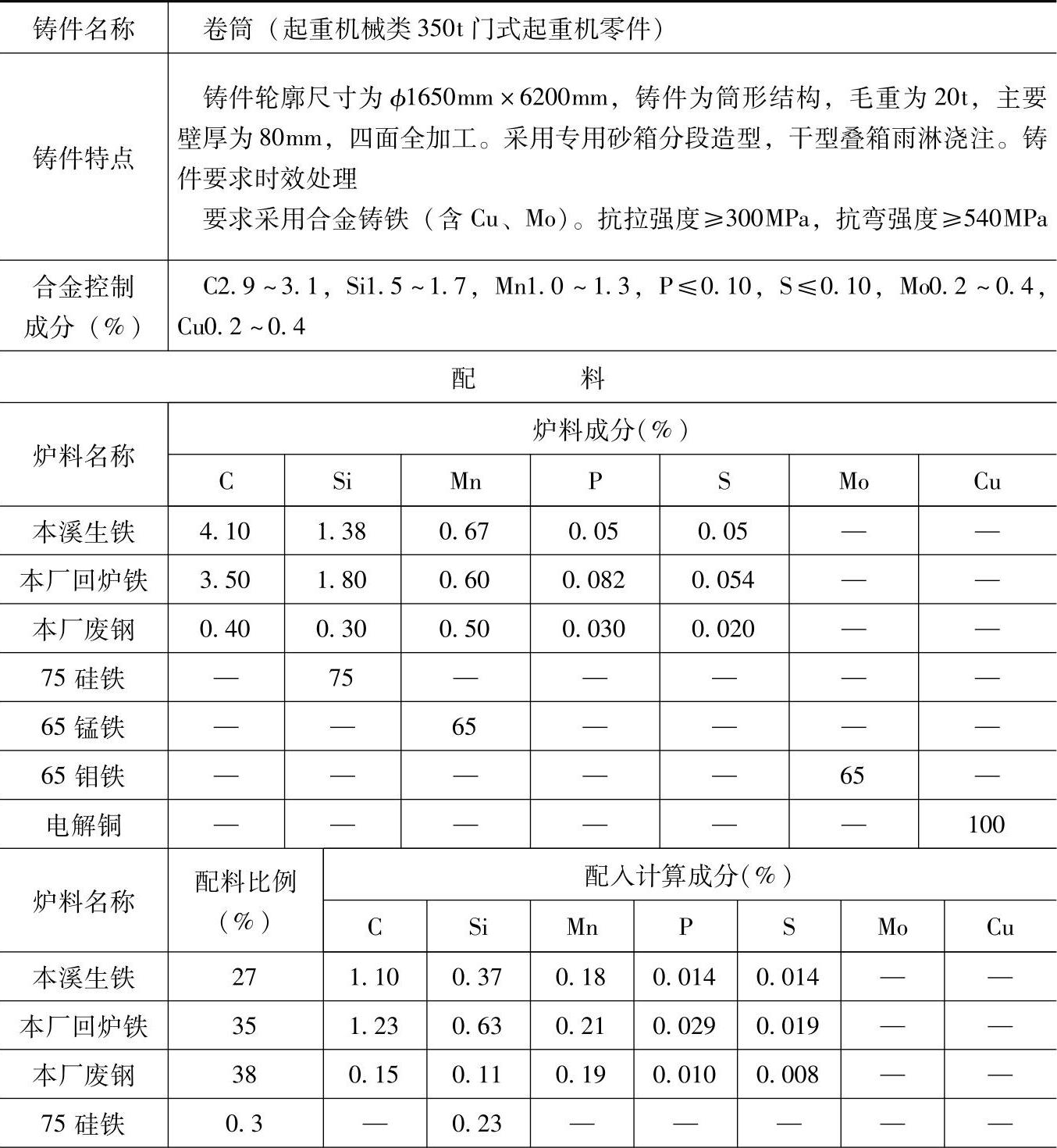

表1.5-91 含Cu、Mo的合金铸铁（耐磨铸铁）配料

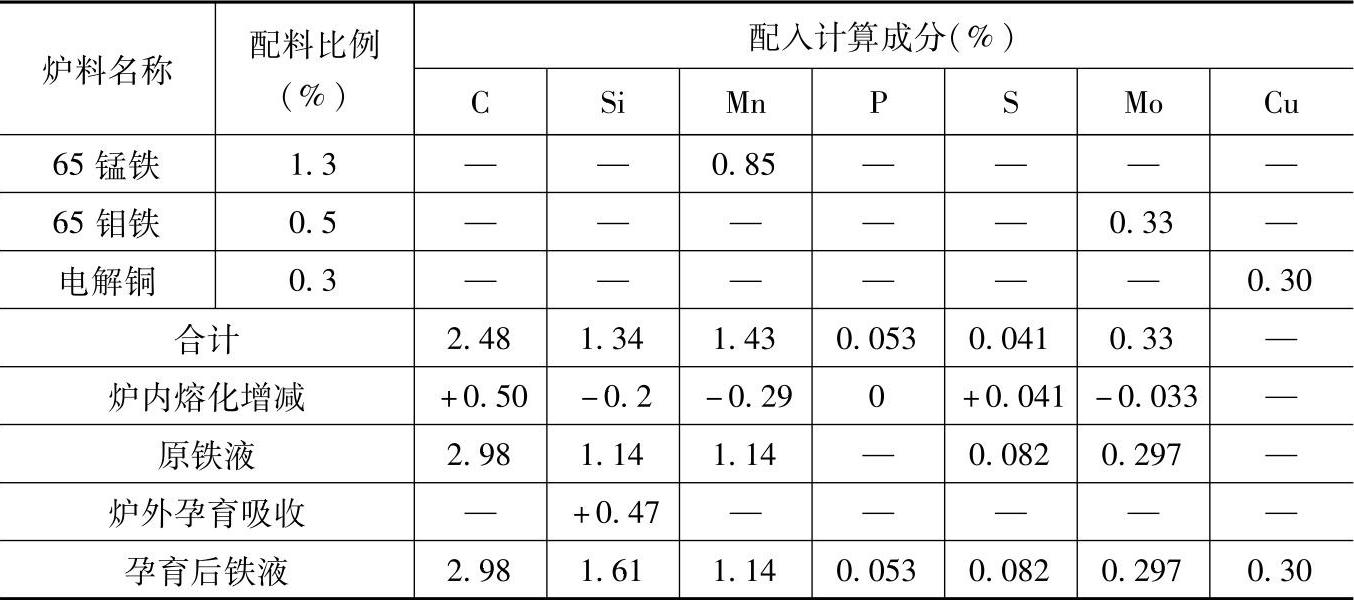

（续）

注：1.采用熔炼炉类型：三排大风口冷风冲天炉，熔化率为10t/h，或两排大间距冷风冲天炉，熔化率为5t/h，炉内碳增加20%、硅烧损15%、锰烧损20%、磷不变、硫增加100%、钼烧损10%、铜不变。

2.炉前用三角试片检验白口大小，控制铁液成分。用粒度为10～20mm的75%硅铁进行孕育处理，100kg铁液加75%硅铁0.7kg，硅吸收率为90%。

3.检测结果：

化学成分（%）：C3.02，Si1.60，Mn1.04，P0.14，S0.087，Cu0.30，Mo0.24；

力学性能：抗拉强度为333.2MPa，抗弯强度为602.7MPa，硬度为241HBW；

金相组织：石墨形状为片状，基体组织为珠光体+少量磷共晶。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于250t门式起重机中的卷筒等铸件。
