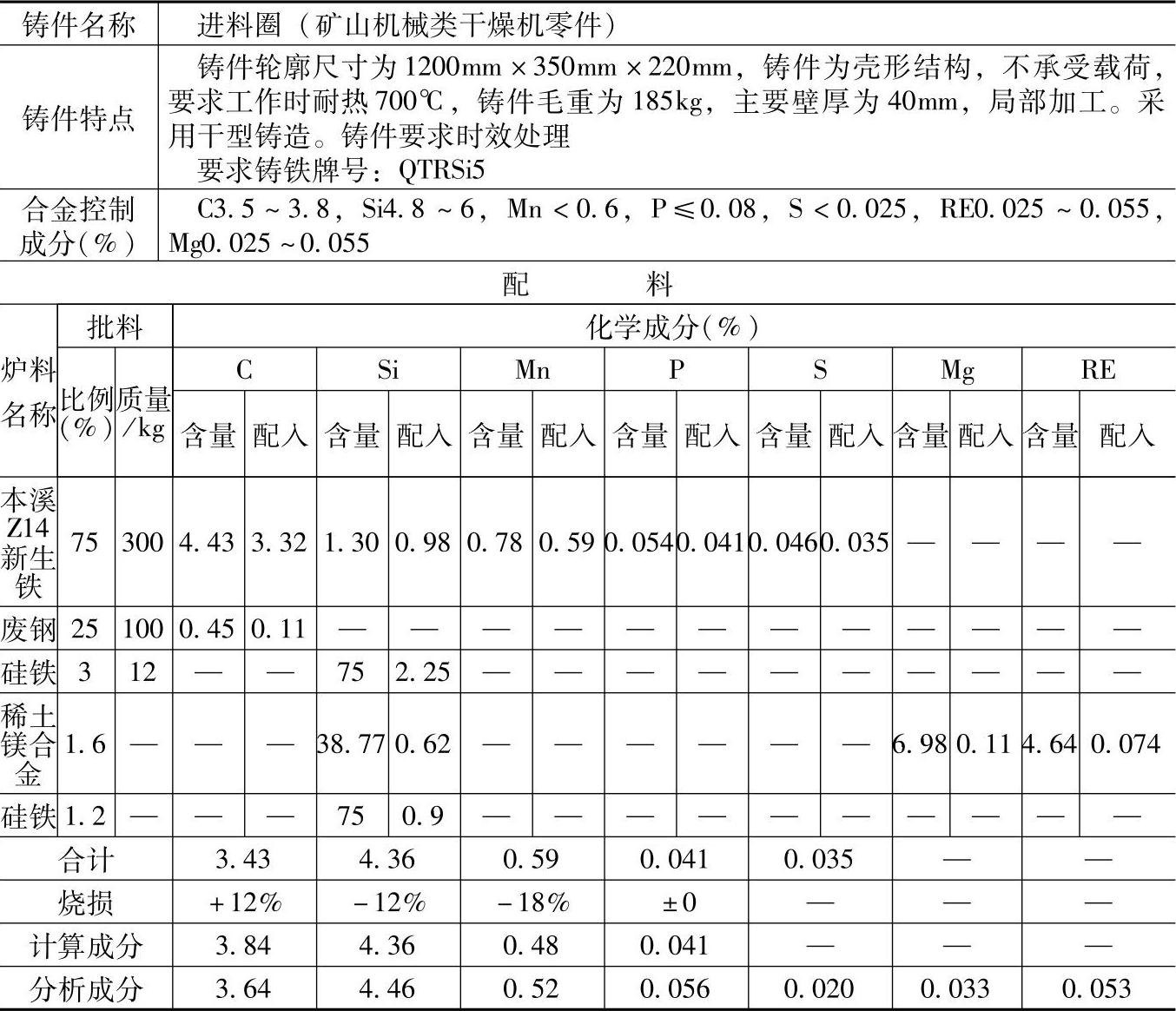

表1.7-12 QTRSi5的耐热铸铁配料
注：1.采用熔炼炉类型：三排风口、热风炉胆、曲线炉膛冲天炉，开渣操作，熔化率为3t/h，出铁温度>1470℃，炉内碳增加12%、硅烧损12%、锰烧损18%。
2.炉前用三角试片检验白口大小，并进行控制。用冲入法进行球化处理，球化剂为稀土镁合金，球化处理后进行孕育处理。
3.各成分含量和配料比皆指质量分数。
4.本配料还适用于矿山机械中要求QTRSi5的耐中温的耐热铸铁件，生产中应注意开箱工艺。
