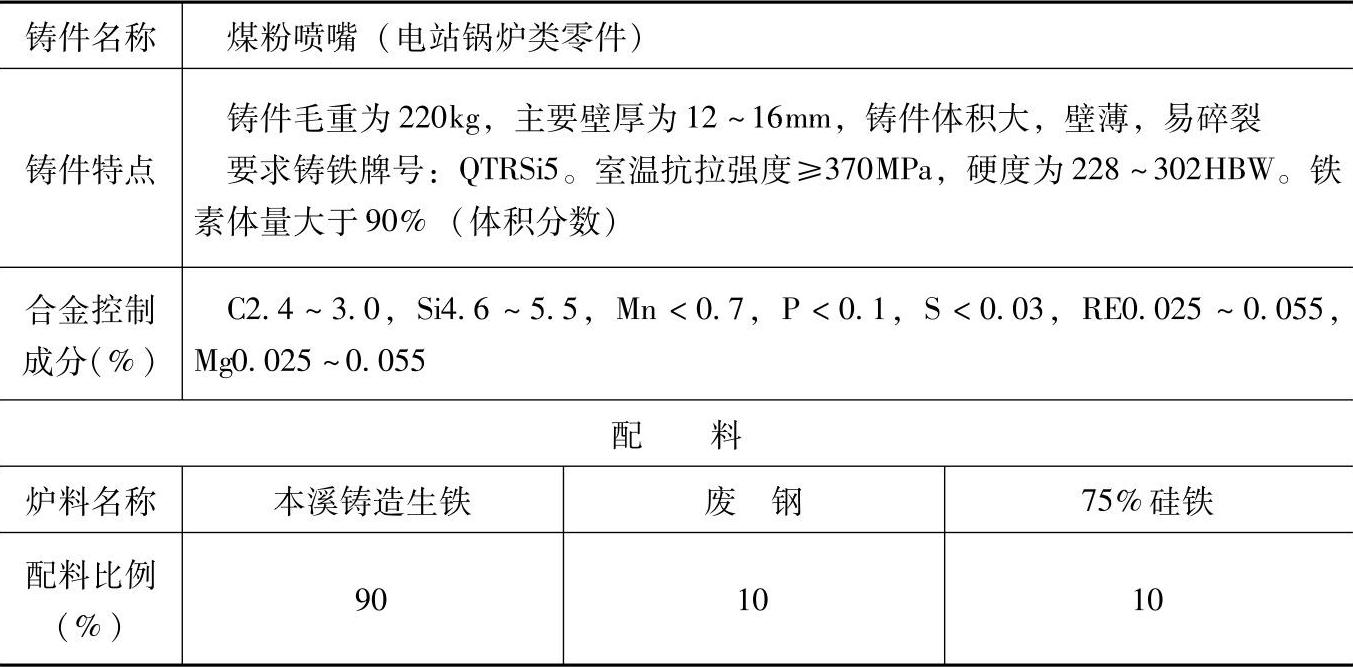

表1.7-13 QTRSi5的耐热铸铁配料
注：1.采用熔炼炉类型：曲线炉膛热风冲天炉，熔化率为5t/h，炉内硅烧损15%、锰烧损20%～22%。
2.炉前用三角试片检验白口大小，并进行控制。
3.炉前用冲入法进行球化处理，球化剂为稀土镁合金，球化处理后进行孕育处理。
4.各成分含量和配料比例皆指质量分数。
