配料实例698～700

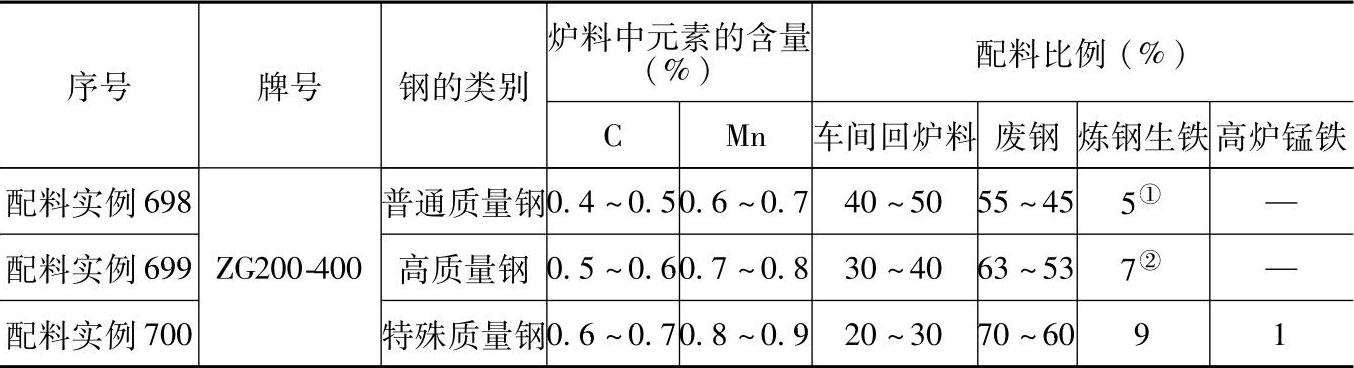

表2.1-5 ZG200-400的铸造碳钢配料

注：1.如果采用碱性炉衬电弧炉和氧化法冶炼浇注铸造碳钢，则在配料时为了便于计算，可采用本表的近似方法。本表列举了根据下列情况算出来的配料比例：

1）车间回炉料中的碳含量相当于成品钢中的平均碳含量，废钢中的碳含量等于0.3%，炼钢生铁中的碳含量等于4%，高炉锰铁中的碳含量等于5%；

2）车间回炉料和废钢的锰含量为0.6%，炼钢生铁的锰含量为2%，高炉锰铁的锰含量为15%；

3）在熔化期内碳的平均烧失量为0.1%，锰的平均烧失量为0.3%；

4）在氧化期内对特殊质量钢来说，碳的烧失量为0.4%，锰的烧失量为0.3%～0.4%；对于高质量钢来说，碳的烧失量为0.3%，锰的烧失量为0.2%～0.3%；对于普通质量的钢来说，碳的烧失量为0.2%，锰的烧失量为0.1%～0.2%；

5）在还原期内由炉渣、电极和锰铁所增加的碳含量为0.05%～0.10%，而由于加入了锰铁所增加的锰含量为0.4%～0.6%。

2.假如采用碳含量高于0.3%的废钢，则生铁的数量可以减少，但不得低于5%～6%，因为炉料中加有生铁对钢的质量有着良好的影响。

3.除碳和锰以外，其他元素（通常为硫、磷，有时为硅、铬）的含量可根据炉料的重量组成和配料中各种材料的化学成分的已知资料来进行核对。

4.各成分含量和配料比例皆指质量分数。

①可以用电极屑或焦炭来代替，其计算方法是以质量分数为0.1%的电极屑或焦炭来代替1.5%的生铁。

②可以用电极屑或焦炭来代替近一半的炼钢生铁，即以质量分数为0.1%的电极屑或焦炭来代替1.5%的生铁。
