配料实例697

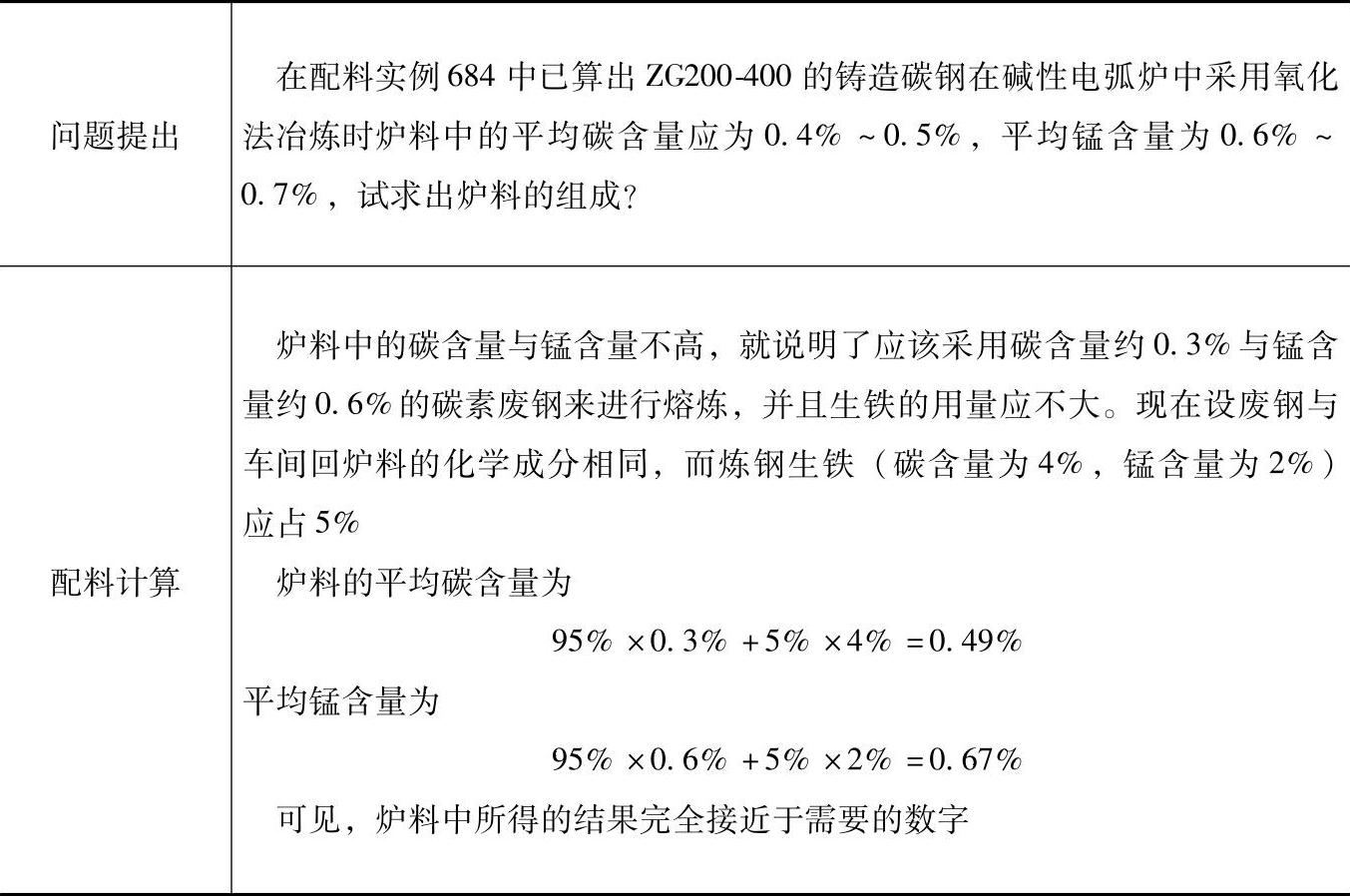

表2.1-4 ZG200-400的铸造碳钢配料

注：1.通常，炉料的配比是根据炉料中的平均碳含量和锰含量以及主要炉料来计算的。

车间回炉料与废钢通常用作主要炉料。在熔炼铸钢的技术操作规程中，车间回炉料的加入质量百分数常限制在一定的范围内（根据钢的质量而定），因为它们含有高量的有害杂质（氢气、非金属夹杂物、硫、磷）。因此，在这种情况下要确定炉料的质量组成时，首先要根据炉料中的废钢料允许的加入质量百分数而定。

车间回炉料的允许加入质量百分数通常采用以下数字：熔制普通质量钢时为40%～50%；熔制高质量钢时为30%～40%；熔制特殊质量钢时为20%～30%。

车间回炉料的碳含量和锰含量，是采用成品钢中碳锰含量范围内的平均数字。要提高炉料中的碳含量，可加入L08或L10牌号的炼钢生铁（一、二、三组，一、二级，一、二类），要提高炉料中的锰含量，可以加入高炉锰铁GFeMn52。

知道了组成炉料的四种材料（车间回炉料、废钢、炼钢生铁、高炉锰铁）中每种材料的碳含量和锰含量以及在炉料内这些元素的平均含量以后，就需要在配料成分中确定每种材料应占若干量。用近似的方法来进行计算最为简单，这种方法的要点是：通常取车间回炉料与废钢的总质量为炉料质量的85%～92%，取生铁的总质量为炉料质量的15%～8%（其中包括有高炉锰铁1%～2%）。利用这种方法计算出碳与锰的大约含量，并将此种含量与这些元素的规定含量对比之后，就可容易地找出保证适合要求的配料比。

2.各成分含量和配料比例皆指质量分数。
