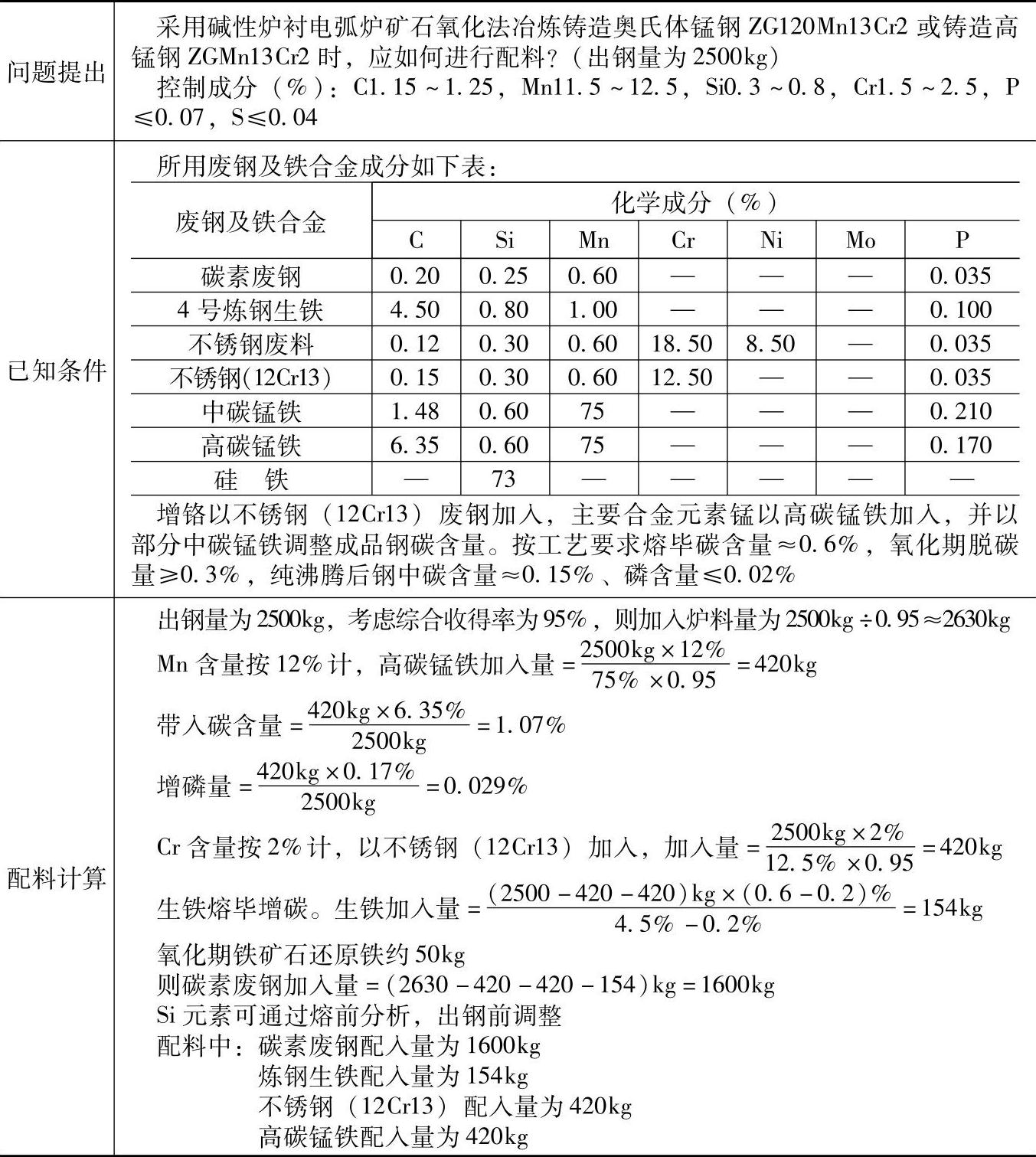

表2.3-9 ZG120Mn13Cr2的铸造奥氏体锰钢配料ZGMn13Cr2的铸造高锰钢配料
注：1.采用碱性炉衬电弧炉氧化法冶炼。
2.出钢前调整化学成分，如碳含量不足，则以生铁增碳，但增碳量不要超过0.05%。
3.如增碳量较大（>0.05%），则改用碎电极粉增碳，收得率按70%计。
4.如碳含量过高，出钢前调整成分时，以中（低）碳锰铁代高碳锰铁，并增加一定数量的碳素废钢。
5.各成分含量和配料比例皆指质量分数。
