配料实例853

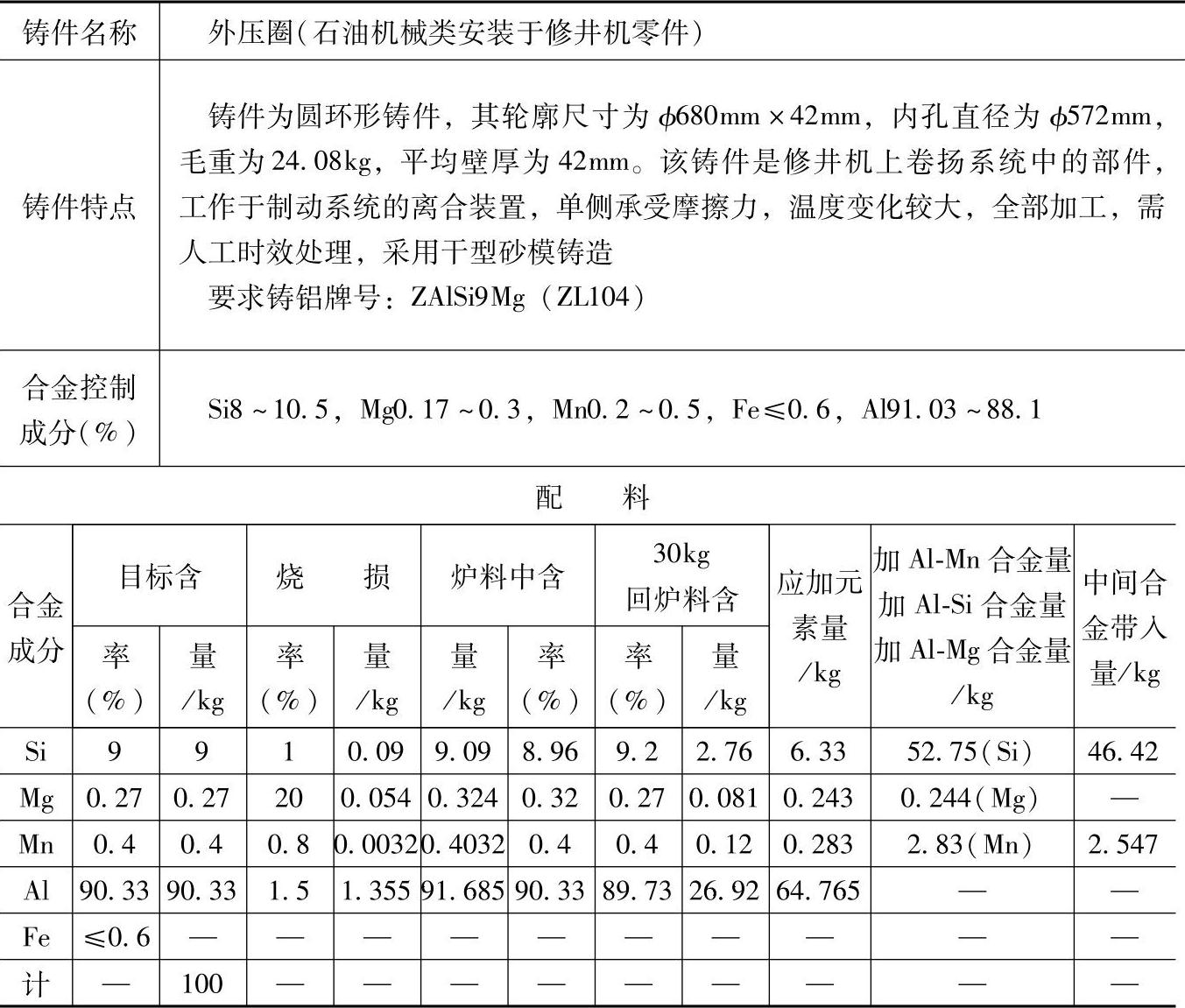

表3.1-13 ZAlSi9Mg的铸造铝硅合金配料

注：1.采用200号石墨质坩埚炉（焦炭）熔炼。

2.加入铝量=（91.685-26.92-46.42-2.547）kg=15.798kg。

3.炉料总量=（15.798+52.75+0.244+2.83+30）kg=101.622kg（熔炼100kg）。

4.总铁含量=52.75×0.4%+2.83×0.3%+64.765×0.3%+30×0.4%=0.54%≤0.6%

5.Al-Si中间合金成分：Si1.2%、Fe0.4%；Al-Mn中间合金成分：Mn10%、Fe0.3%；Mg锭成分：Mg99.8%；Al锭成分：Al99.5%，Fe0.3%；回炉料成分：Si9.2%，Mg0.27%，Mn0.4%，Fe0.4%。

6.炉前，首先将石墨坩埚预热到暗红色，炉料加热到约350℃，镁锭加热到约700℃时迅速压入合金熔液中，用C₂Cl₆精炼，四元变质剂处理，并且即时观察，分析并掌握好炉况，合格后出炉浇注。

7.检测结果：

力学性能：抗拉强度为147MPa，硬度为51HBW。

8.各成分含量和配料比例皆指质量分数。

9.适合本配料的还有推盘、固盘、转盘等。
