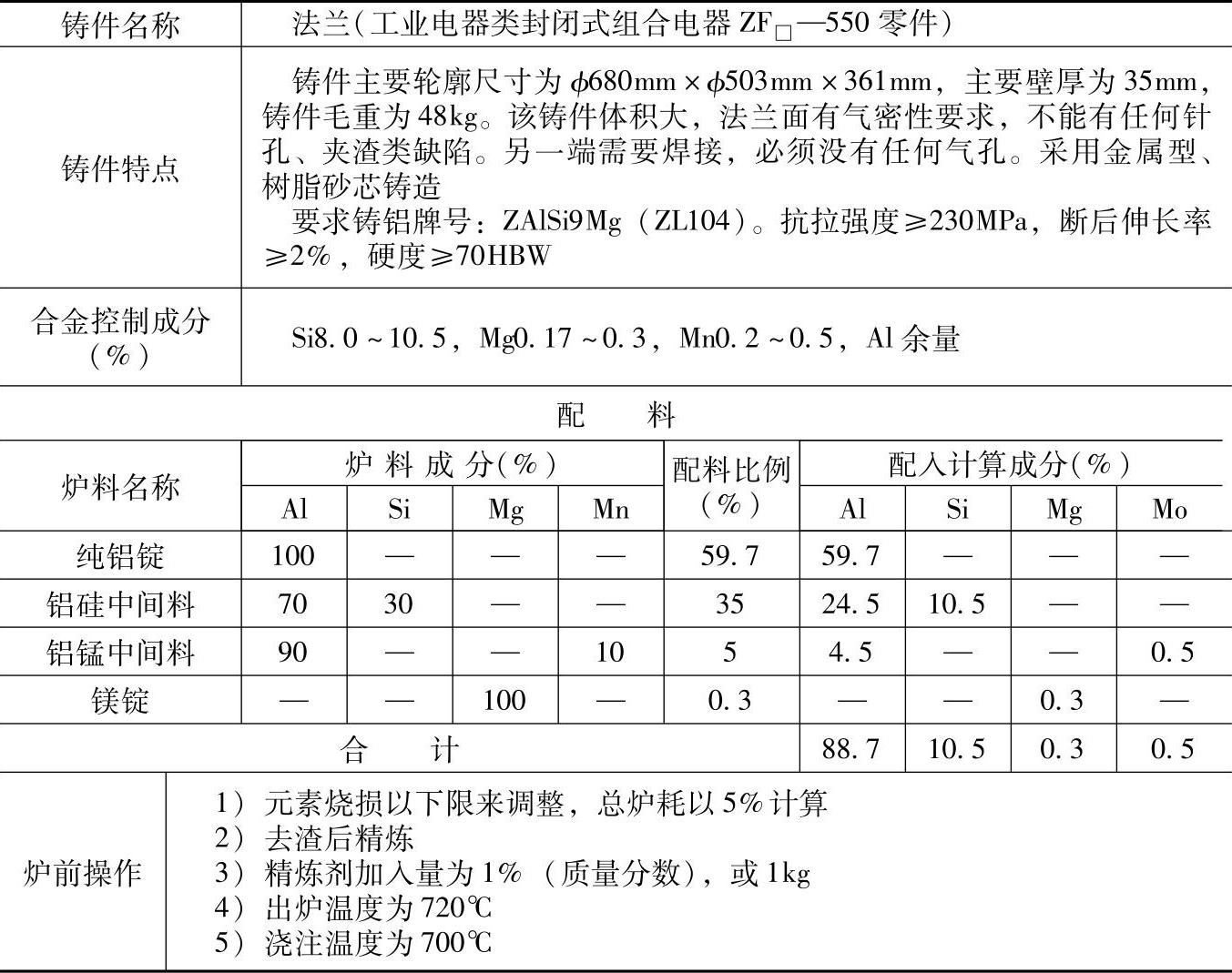

表3.1-12 ZAlSi9Mg的铸造铝硅合金配料
注：1.采用熔炼炉类型：燃气坩埚炉。
2.炉前浇注试样做气体含量检验，光谱分析。
3.检测结果：
力学性能：抗拉强度为282MPa，断后伸长率为3.17%，硬度为88HBW；
化学成分（%）：Si10.2，Mg2.2，Mn4.1，Al余量。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于要求相同铸造铝硅合金的铸造传动机匣、气缸体、带轮、大型罐体、法兰类承受高载荷的大型零件，以及要求焊接性能的零件。
