1.7.2 WP12国Ⅳ柴油机SCR系统组成
潍柴WP12国Ⅳ柴油机SCR系统主要由控制单元（ECU）、供给单元（尿素泵）、尿素喷嘴、尿素箱、后处理器及加热系统等组成，如图1-50所示。
1.尿素供给单元
尿素供给单元主要负责为尿素溶液建压。如图1-51所示，它由尿素泵、尿素压力传感器、滤清器等几个部分组成。其中滤清器需要定期更换。尿素供给单元内装配有主过滤器、入口过滤器和回流过滤器，主过滤器更换周期一般为3万km，但如果进入尿素供给单元的尿素清洁程度不符合要求，则更换周期要缩短。
2.SCR处理器
SCR处理器内部结构如图1-52所示。SCR处理器内部由入口多孔管、出口多孔管和催化器砖组成。催化器砖是多孔陶瓷体，不能磕碰，涂层为催化剂，主要成分为五氧化二钒（V2O5）、三氧化钨（WO3）、二氧化钛（TiO2）等化学物质，有毒。接触催化器砖的时候，因里面的材料有致癌作用，要戴眼镜、口罩、手套。SCR处理器不需维修，失效时直接更换。SCR处理器也起到消声器的作用。

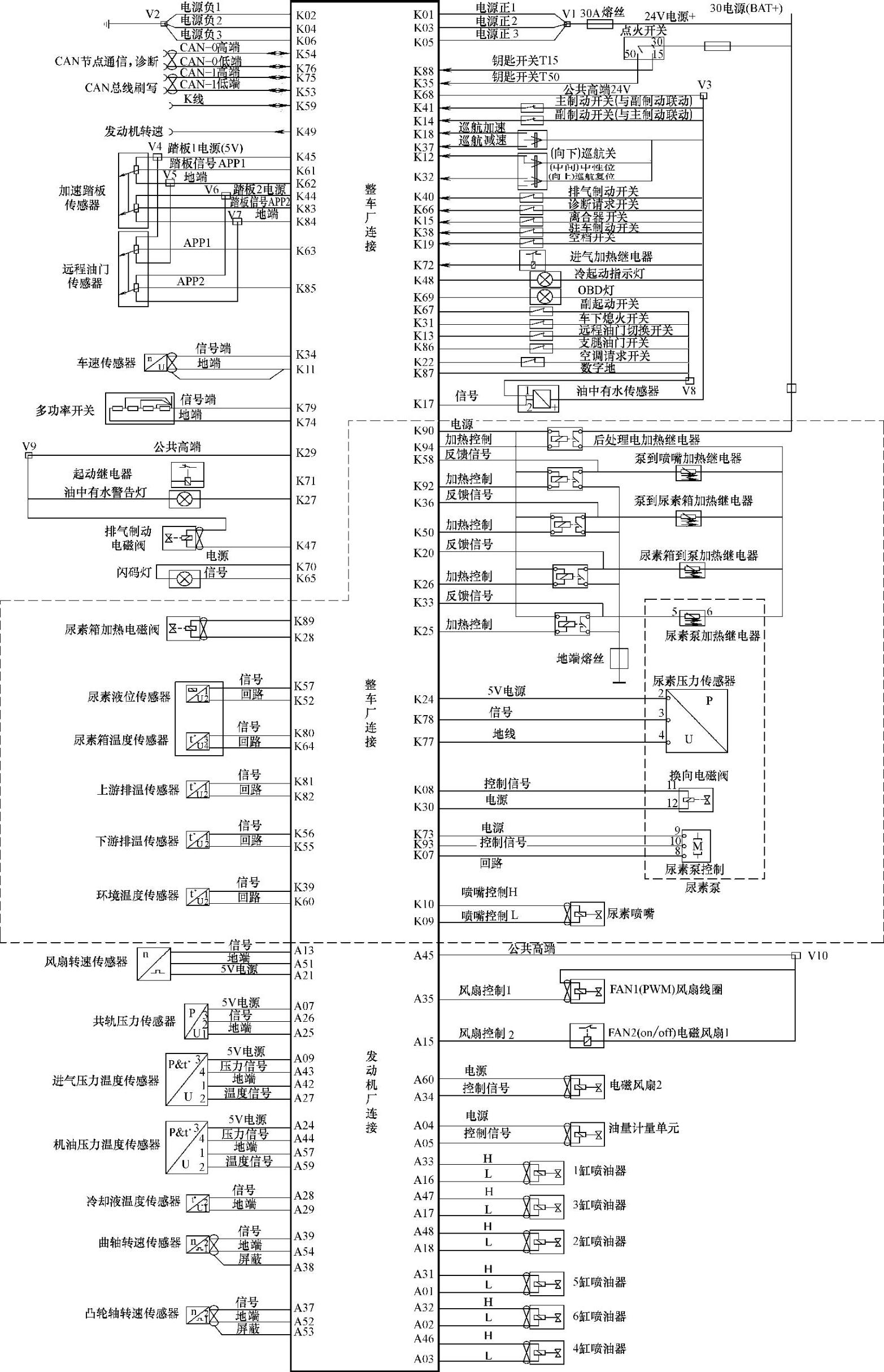

图1-49 BOSCHE DC17系统ECU针脚图

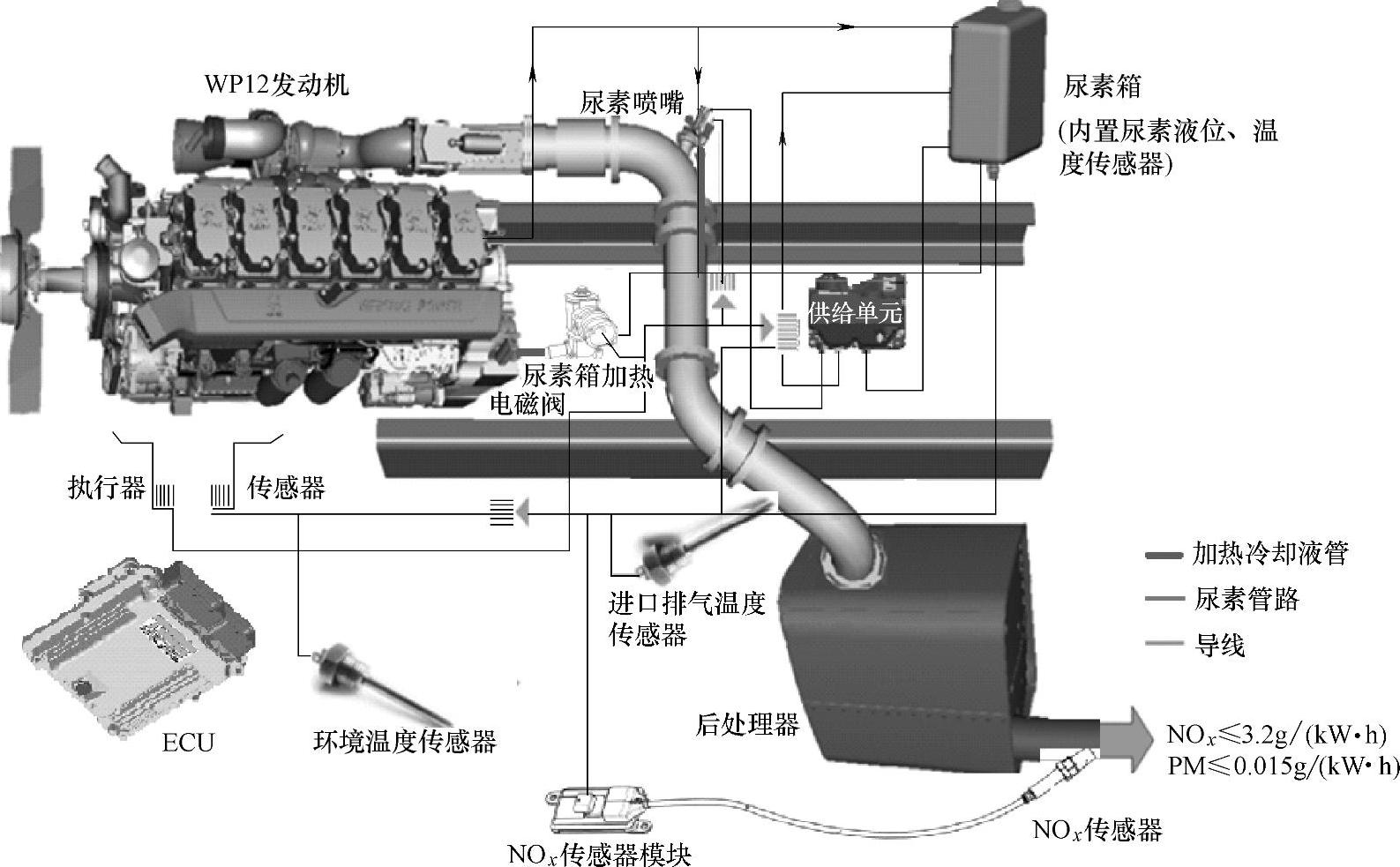

图1-50 潍柴WP12发动机的SCR系统

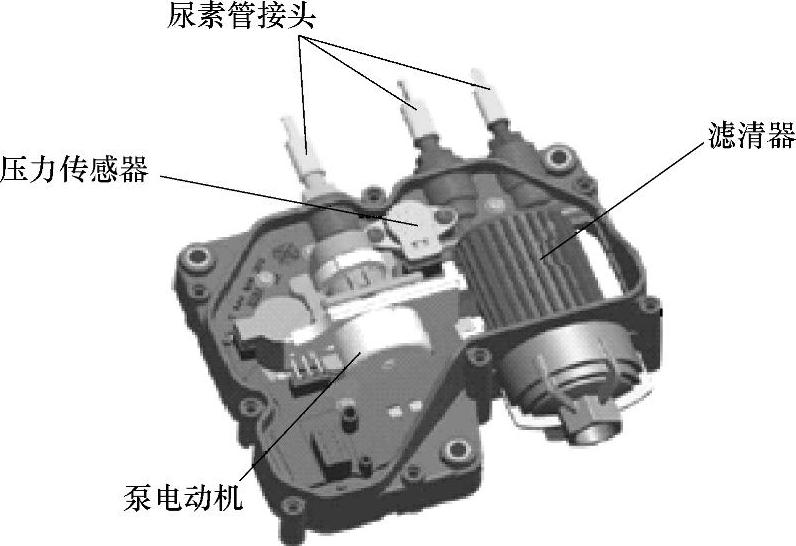

图1-51 尿素供给单元的内部结构
图1-52 SCR处理器结构
3.尿素喷嘴
如图1-53所示，尿素喷嘴上装有喷射阀，它接收发动机ECU的控制信号，被激活后打开，具有一定压力的尿素水溶液便由喷射阀喷入排气管中。在尿素喷嘴上有两个水管接头，与发动机冷却液路相连接，为尿素喷嘴冷却。
4.尿素箱
尿素箱（图1-54）用于储存尿素水溶液。为实现必要时对尿素箱的加热，在尿素箱内还设有冷却液加热盘管。尿素箱内部的液位传感器和温度传感器，将尿素箱液位和温度信号送给ECU，以便于尿素喷射控制和尿素箱加热控制。尿素箱内使用的是32.5%（质量分数）的尿素水溶液（因为在此质量分数下冰点最低，冰点为-11.5℃）。尿素水溶液质量应符合国标要求。

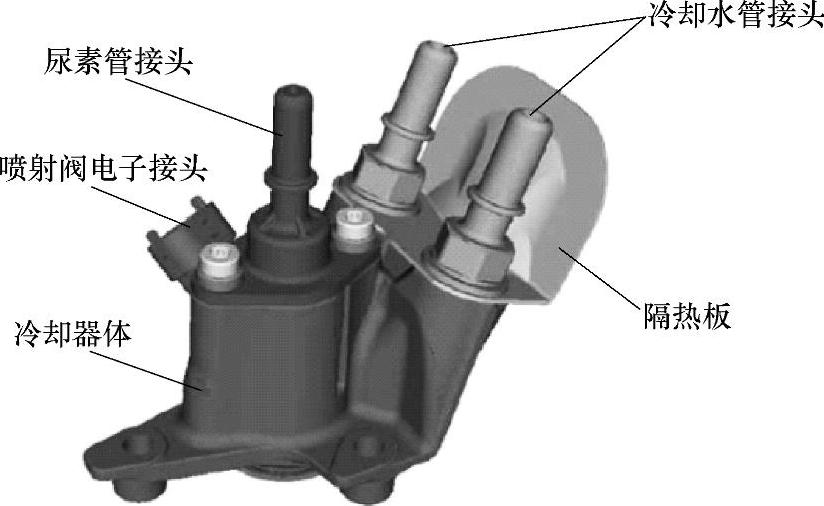

图1-53 尿素喷嘴

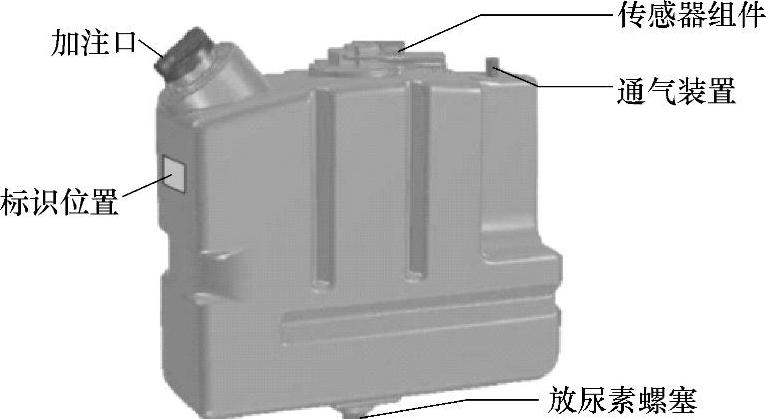

图1-54 尿素箱
