1.7.1  WP12国Ⅳ柴油机结构特点介绍

WP12国Ⅳ柴油机与WP12国Ⅲ柴油机相比较，两者的机械部分和燃油系统基本相同；电控系统由BOSCH EDC7升级为BOSCH EDC17，ECU针脚进行了重新定义和布置；增设了尿素喷射（SCR）系统控制发动机排放，以满足国Ⅳ排放要求。

1.ECU插接器

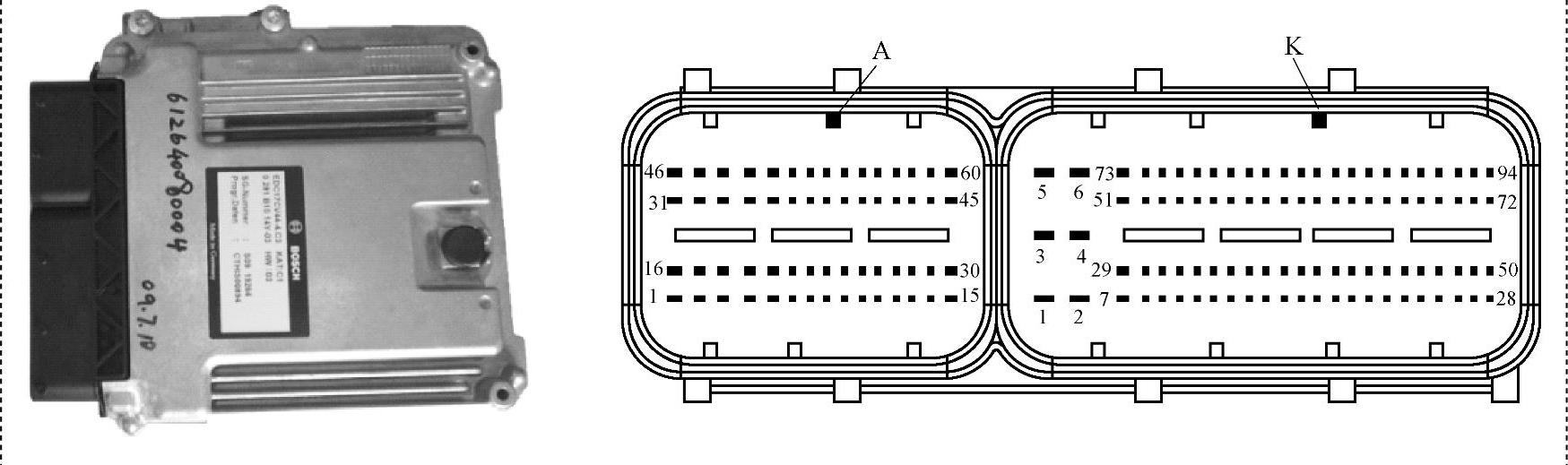

EDC17电控系统ECU有两个插接器：插接器A连接传感器和喷油器；插接器K连接整车功能和后处理元件。针脚布置如图1-48所示。

图1-48 BOSCH EDC17系统的ECU插接器

2.针脚图

ECU针脚图如图1-49所示。
