4.3  自动变速器（AMT）电控系统

AMT的电控系统的组成如图4-35所示。变速器电控单元（TCU）是系统的控制中心，它通过ZF-CAN线接收来自换档器的驾驶员指令，通过整车CAN接收发动机ECU及整车其他模块信息。变速器内部传感器通过硬线连接到TCU。TCU的输出信号用于控制主箱档位切换、半档切换、高低档切换、离合器控制和变速器制动器控制。

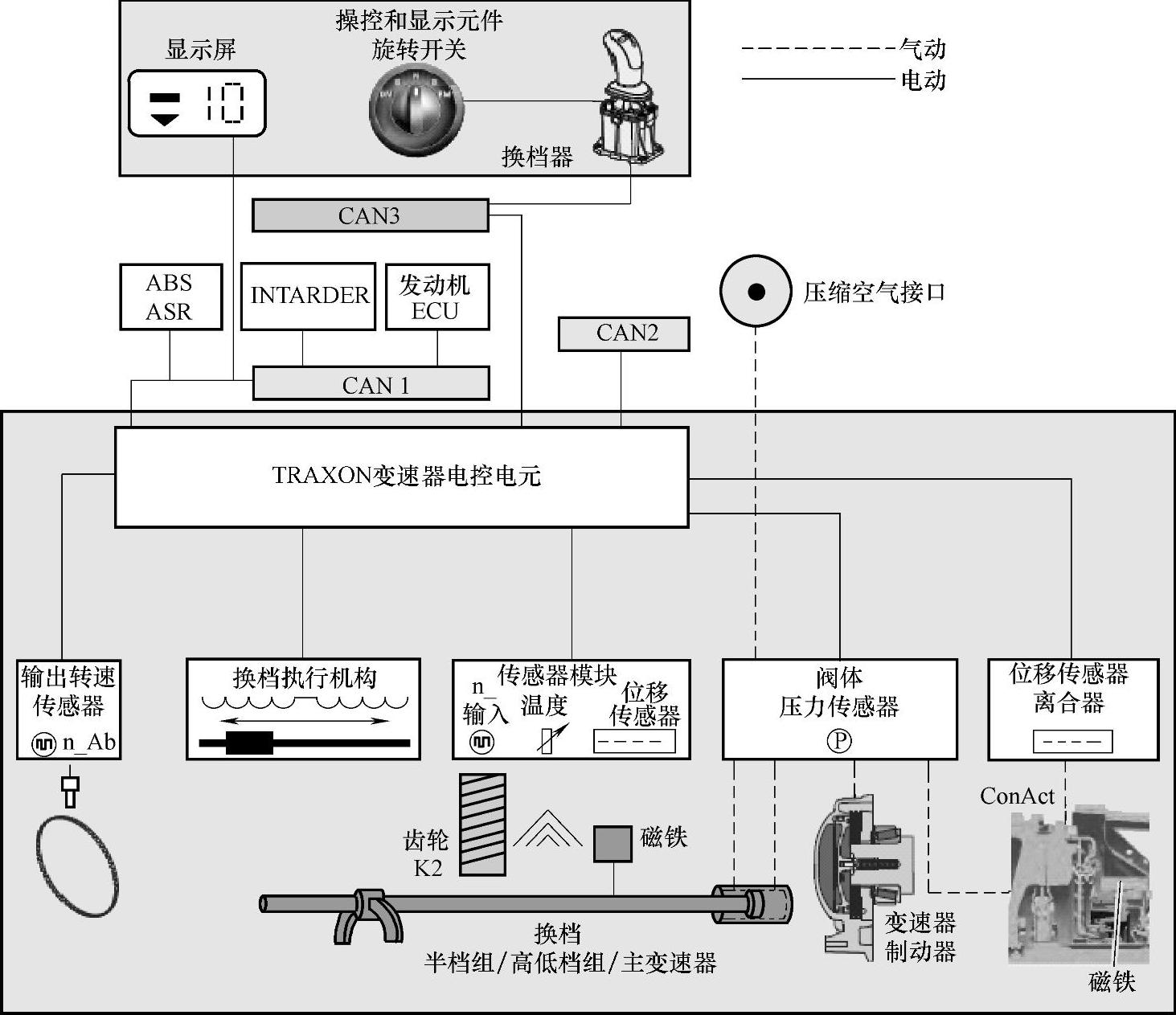

图4-35 TRAXON变速器电控系统

TRAXON变速器电控系统电路如图4-36所示。
