鉴定点24  动力转向液压泵的拆装

鉴定点 24 动力转向液压泵的拆装

一、鉴定题目 动力转向液压泵的拆装

二、鉴定重点

动力转向液压泵的拆装方法。

三、鉴定准备工作

桑塔纳2000型轿车一辆，汽车维修工具一套，清洗剂、机油、润滑脂、棉纱若干。

四、技术标准

技术标准见操作方法。

五、操作方法

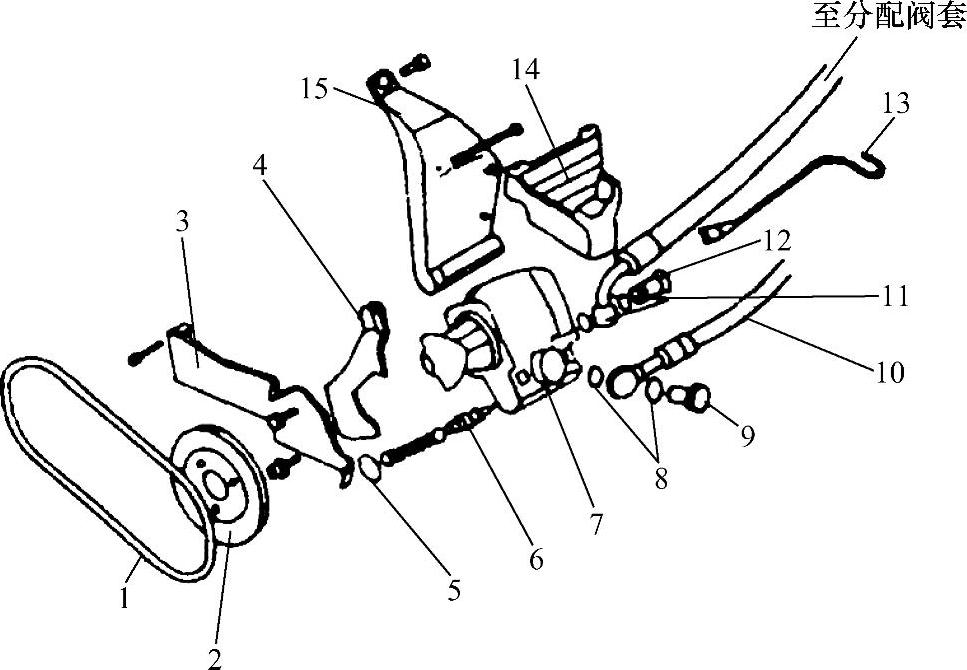

转向液压泵及其附件如图3-229所示。

步骤1 拆卸。

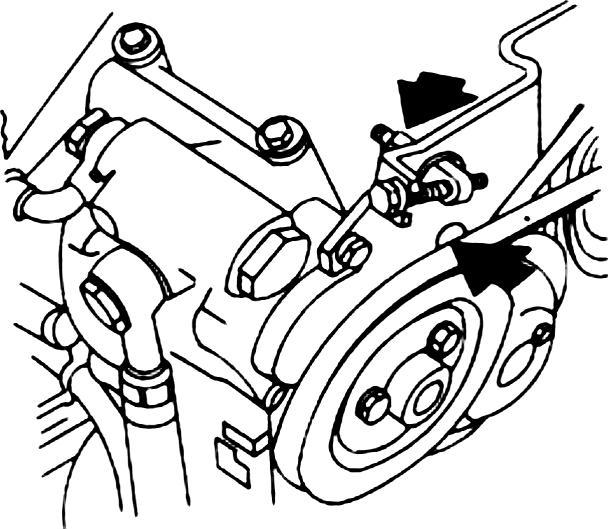

1）拆卸液压泵上回油软管的高压软管泄放螺栓（见图3-230），排放ATF油。

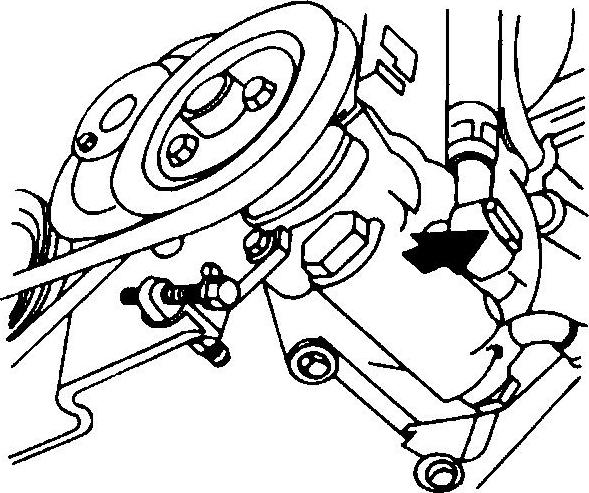

2）拆卸转向液压泵前支架上的张紧螺栓，如图3-231所示。

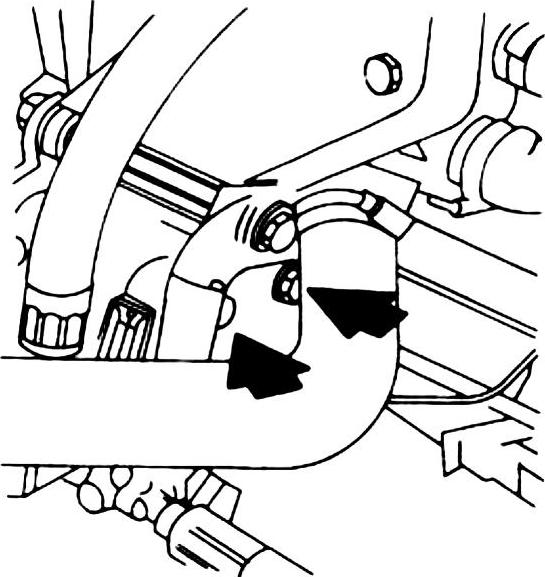

3）拆卸转向液压泵后支架上的固定螺栓，如图3-232所示。

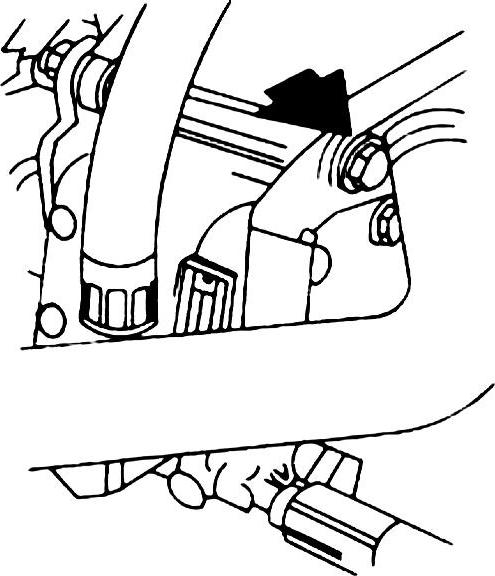

4）松开转向液压泵中心支架上的固定螺栓，如图3-233所示。

图3-229 转向液压泵及其附件

1—V带 2—带轮 3—夹紧夹板 4—前摆动夹板 5—密封环 6—压力和流量限制阀 7—叶轮泵 8—密封环 9、12—管接头螺栓 10—进油管 11—密封环 13、15—支架 14—后摆动夹板

图3-230 拆卸泄放螺栓

图3-231 拆卸转向液压泵前支架上的张紧螺栓

5）把转向液压泵固定在台虎钳上进行分解。

①拆掉液压泵带轮，松开液压泵螺栓。

图3-232 拆卸后支架上的固定螺栓

图3-233 拆卸中心支架上的固定螺栓

②取出锭子、转子、叶片和转子轴。

步骤2 装配。装配过程与拆卸过程相反，应注意以下几点：

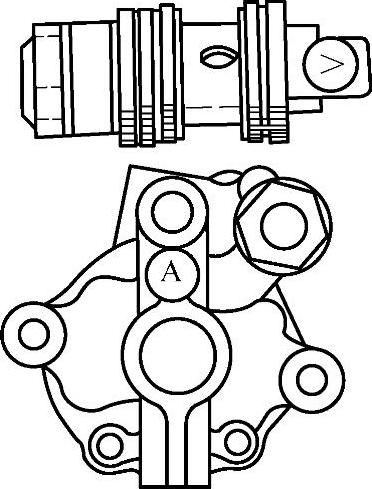

1）流量控制阀上若刻有英文字母，则在装配时一定与泵体上的英文字母对齐，如图3-234所示。

2）将固定环和后壳装置上的记号对正。

3）将固定环和前壳的记号对准，装上螺栓，均匀地拧紧，力矩为47N·m。

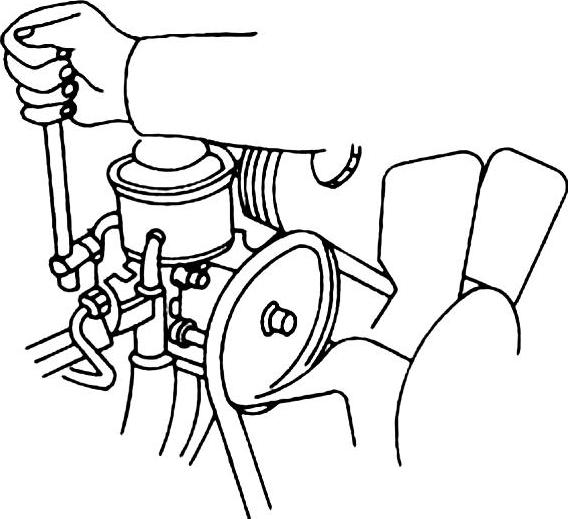

4）将动力转向液压泵装到发动机规定位置上，如图3-235所示。

图3-234 对正英文字母

图3-235 安装动力转向液压泵
