鉴定点25  制动助力器的检修

鉴定点 25 制动助力器的检修

一、鉴定题目 制动助力器的检修

二、鉴定重点

制动助力器的检修方法。

三、鉴定准备工作

丰田卡罗拉轿车一辆，汽车维修工具一套。

四、技术标准

技术标准见操作方法。

五、操作方法

丰田卡罗拉轿车制动助力器如图3-236所示。

步骤1 检查制动助力器总成。

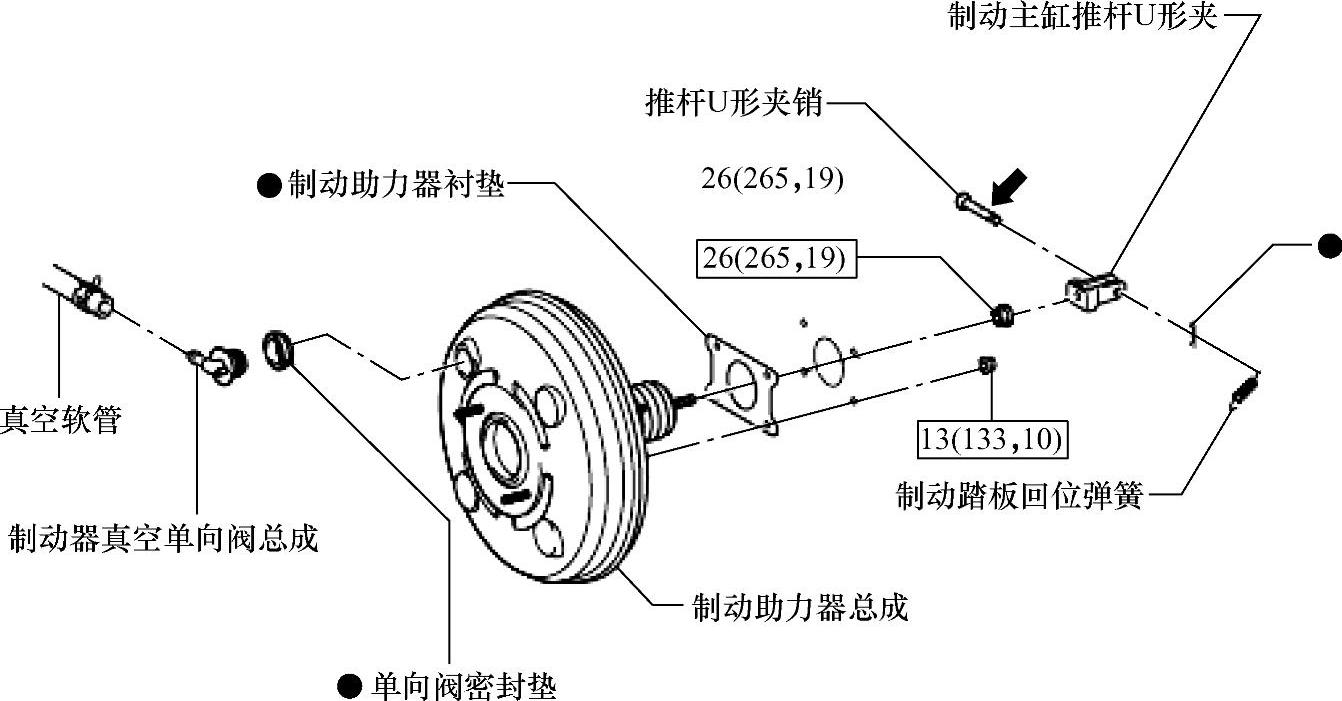

图3-236 丰田卡罗拉轿车制动助力器

（1）气密性检查 起动发动机并在1或2min后关闭发动机，慢慢踩下制动踏板数次，如图3-237所示。

如果第一次可以将制动踏板踩到底，但第二次和第三次不能踩到底，则说明助力器气密性良好。

（2）操作检查 点火开关置于“OFF”位置时踩下制动踏板数次，检查并确认踩下制动踏板时踏板行程余量没有改变。

踩住制动踏板，然后起动发动机，如果制动踏板稍稍下移，说明操作正常。

步骤2 检查单向阀。

1）断开真空软管。

2）拆卸制动真空单向阀总成。

3）拆卸单向阀密封垫。

4）分离制动管路。

5）拆卸制动助力器总成。

6）检查制动器真空单向阀总成。

检查并确认从助力器到发动机有气流通过，但从发动机到助力器无气流通过，如图3-238所示。如果结果不符合规定，应更换制动器真空单向阀总成。

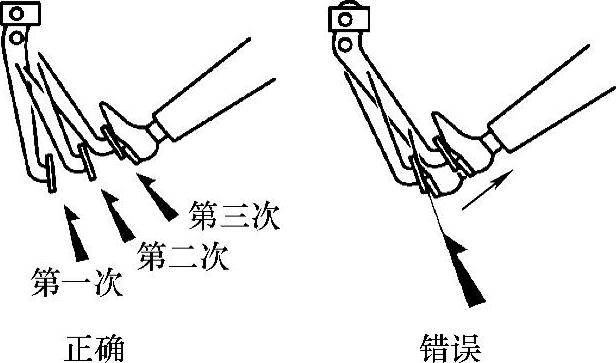

图3-237 踩制动踏板数次

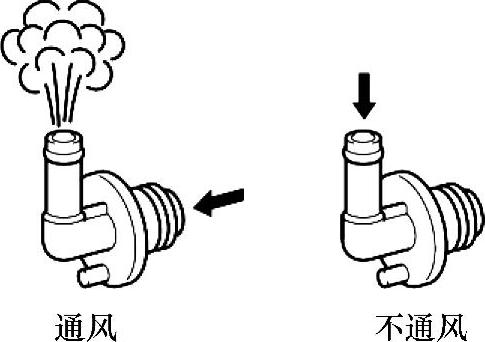

图3-238 单向阀的检查
