鉴定点22 非独立悬架转向传动机构的拆检
一、鉴定题目 非独立悬架转向传动机构的拆检
二、鉴定重点
非独立悬架转向传动机构的拆装和调整方法。
三、鉴定准备工作
东风EQ1108G型汽车一辆，汽车维修工具一套，清洗剂、机油、润滑脂、棉纱若干。
四、技术标准
技术标准见操作方法。
五、操作方法
步骤1 拆卸。
1）如图3-226所示，拆下横拉杆球头紧固螺母10的开口销，旋下紧固螺母，用顶拔器从转向梯形臂锥孔中拉下球头销5及横拉杆12，旋下横拉杆紧固螺栓，取下横拉杆12。

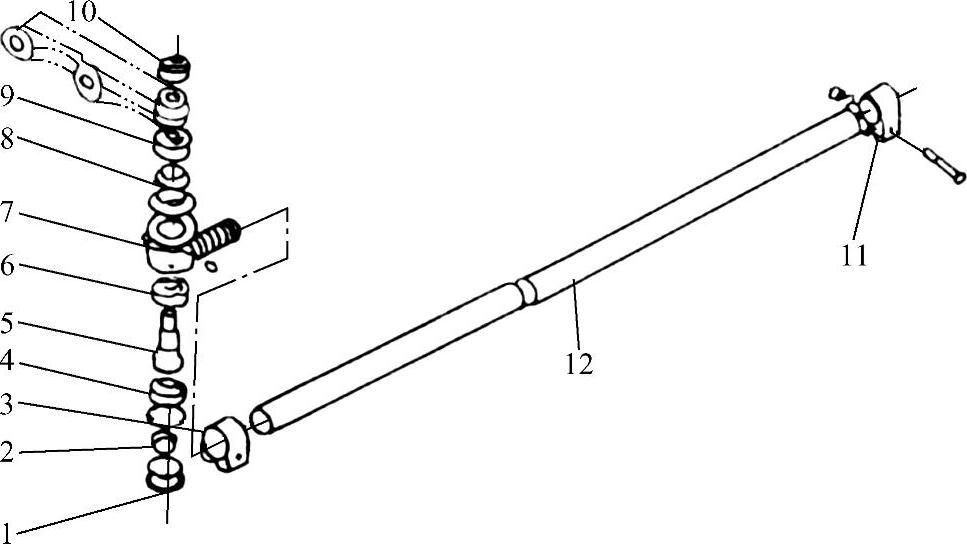

图3-226 转向横拉杆分解图
1—螺塞 2—弹簧 3—限位套 4—上球头座 5—球头销 6—下球头座 7—横拉杆接头 8—防尘罩 9—密封圈 10—螺母 11—卡箍 12—横拉杆

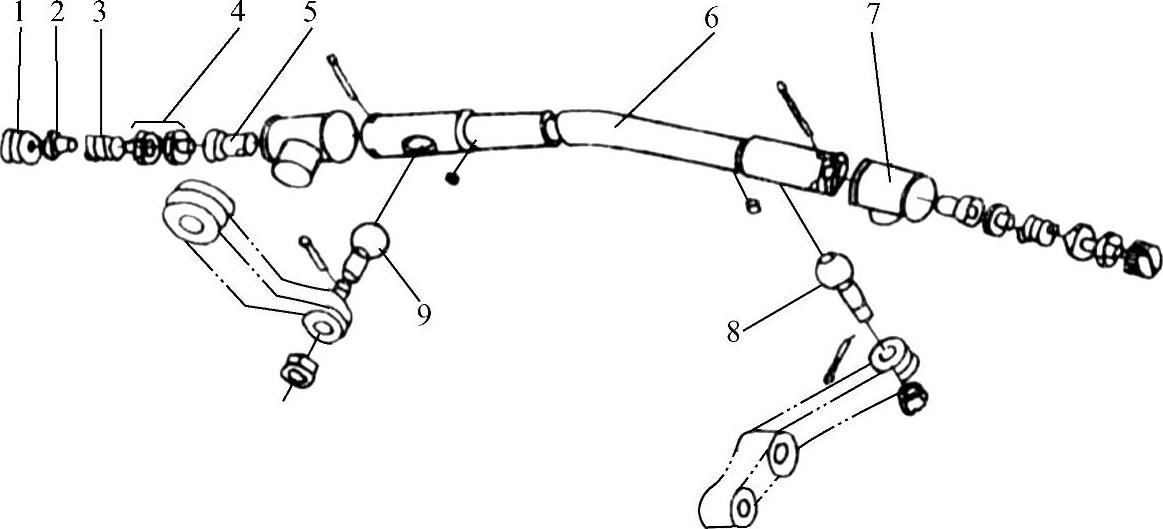

图3-227 转向直拉杆分解图
1—螺塞 2—弹簧座 3—弹簧 4—球头销座 5—止推垫 6—直拉杆 7—防尘罩 8、9—球头销
2）取下密封圈9及防尘罩8，拆下固定球头销调整螺塞1的开口销，用螺钉旋具旋出调整螺塞，从横拉杆接头中取出球头销5等零件。
3）如图3-227所示，拆下直拉杆两端的开口销，旋出球头销调整螺塞1，取出弹簧座2、弹簧3、球头销座4等零件，取下球头销9。
4）拆卸直拉杆总成，方法与拆卸横拉杆的方法相同。
5）从转向器上拆下摇臂（拆前要做好标记）。
6）从转向节上拆下转向节臂、转向节梯形臂。
步骤2 装配。
1）横、直拉杆的装配。在清洗吹干后的球头销及球头销座配合表面涂抹适量润滑脂，然后按图3-226和图3-227所示顺序在横、直拉杆两端安装好球头销等零件。装配后，调整球头销预紧度，将调整螺塞拧到底再退回1/4～1/2圈，使螺塞上的槽与开口销孔对正，穿入开口销锁止。此时，用手扳动球头销，应转动灵活且无松旷感觉，否则，应重新调整。
2）将转向传动机构装到车上，安装横、直拉杆时，两端接头旋入的长度应相同，各球头销螺母应以200～500N·m的力矩旋紧。对正记号，将转向摇臂安装到转向摇臂轴上。更换新件时，如果原标记被破坏，可将转向盘转到中间位置，并使前轮处于直线行驶状态，然后将转向摇臂安装到摇臂轴上，同时应做好标记。
步骤3 调整。
（1）前轮前束的调整（在空载状态下） 将汽车停在平坦的场地上，顶起前桥，使车轮处于直线行驶位置。用前束尺在左右轮胎的中间位置测量，如图3-228所示。B减去A即为前束值，前束值应为1～5mm，否则，应松开横拉杆上的夹紧箍螺栓，用管钳转动横拉杆进行调整。
（2）最大转向角的调整 通过调整转向节凸缘上的螺钉来调整最大转向角，螺钉向里旋时，转向角增大，反之则减小。调整合适后，旋紧限位螺钉的锁紧螺母。

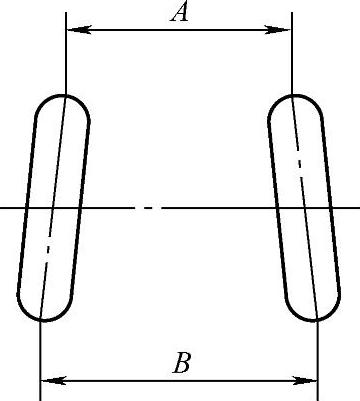

图3-228 测量前轮前束值
